[程序设计] matlab绘图

[复制链接]
发表于 2021-12-10 15:47:02 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册

x

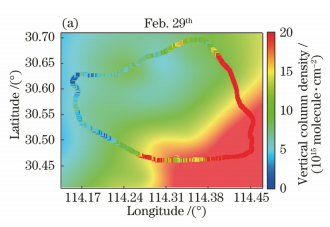

大佬们,这个图怎么画的呀!是等高线图吗

密码修改失败请联系微信:mofangbao
 楼主| 发表于 2021-12-11 09:31:26 | 显示全部楼层
若为雄才 发表于 2021-12-10 17:06
填色图是contourf,但那一个圈是啥

那一个圈是轨迹图
密码修改失败请联系微信:mofangbao
回复 支持 1 反对 0

使用道具 举报

发表于 2021-12-10 17:06:08 | 显示全部楼层
填色图是contourf,但那一个圈是啥
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2021-12-11 10:14:11 | 显示全部楼层
本帖最后由 东水兽 于 2021-12-11 10:18 编辑

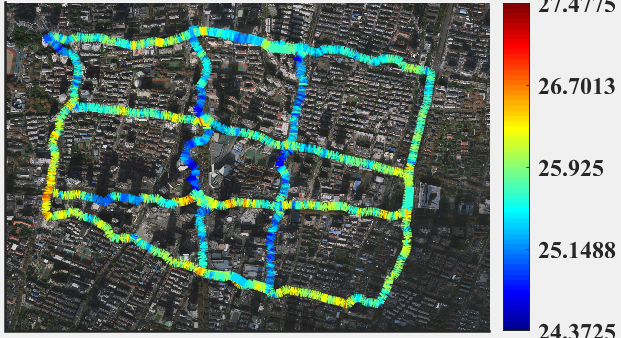

可以试一下patch这个函数
  1. patch([long_1' nan],[lati_1' nan],[temp_1' nan],'edgecolor','interp','LineWidth',5);
复制代码

问题中是用小方块堆积的,patch函数是将每一个有数据的点连成线,线的颜色取决于数值的大小,感觉比方块堆积要好一点。
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2021-12-11 13:50:17 | 显示全部楼层
先pcolor再scatter也可
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2021-12-11 14:01:24 | 显示全部楼层
四火 发表于 2021-12-11 09:31
那一个圈是轨迹图

了解,谢谢前辈,看着这个好像可以用到argo浮标,台风路径这样的绘图中
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

 楼主| 发表于 2021-12-12 10:09:38 | 显示全部楼层
东水兽 发表于 2021-12-11 10:14
可以试一下patch这个函数

问题中是用小方块堆积的,patch函数是将每一个有数据的点连成线,线的颜色取决 ...

谢谢,前辈
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报
