[程序设计] matlab用风廓线雷达资料画风羽图程序

[复制链接]
发表于 2021-12-27 15:36:25 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册

x
本帖最后由 chuyingjia 于 2021-12-27 15:47 编辑

从家园里看了几个程序,用自己的数据运行没出来图,因为不太理解程序所以不太会修改,按照自己的理解,吸取了各位大神的一些思路,整理了一个比较简单的程序,希望给和我有同样困惑的家人帮上一些忙。
数据:标准风廓线雷达ROBS数据,5分钟一次的。
程序:用到两个,WindBarb和readdata_ROBS_wind,前者是画图的function,大神所作,只需和后者放到同一目录下即可,不用改动。后者是我自己整理的程序,里面对于需要根据自己数据情况做修改的地方做了注释,方便改动。小白拿到也能一键出图。

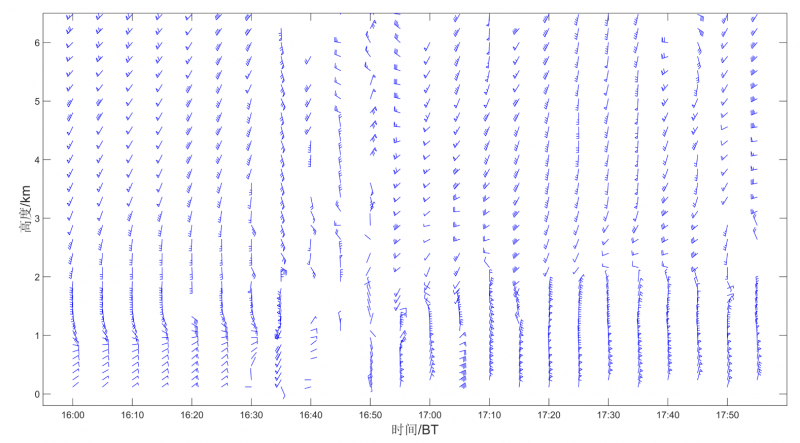

效果:如图。个人感觉风向杆不太十分标准、美观,水平有限不知如何修改,有更好方案的家人欢迎提出建议。





readdata_ROBS_wind.m

1.45 KB, 下载次数: 90, 下载积分: 金钱 -5

WindBarb.m

4.27 KB, 下载次数: 65, 下载积分: 金钱 -5

密码修改失败请联系微信:mofangbao
发表于 2022-2-9 17:06:23 | 显示全部楼层
过节福利就是多哈,谢谢楼主!
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2022-2-9 17:09:51 | 显示全部楼层
过节福利就是多哈,谢谢楼主!
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2022-2-23 14:56:40 | 显示全部楼层
能上传下数据文件吗?想看看你的数据格式
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2022-2-28 16:22:37 | 显示全部楼层
我的数据整理后是一天一个文件,画图后只显示在一个时间点上,怎么回事呢
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

 楼主| 发表于 2022-3-14 16:53:39 | 显示全部楼层
cx-maggie 发表于 2022-2-28 16:22
我的数据整理后是一天一个文件,画图后只显示在一个时间点上,怎么回事呢

我的数据是一个时次一个文件,一天一个文件的我也不大清楚如何处理,抱歉哈
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

发表于 2022-3-15 16:33:46 | 显示全部楼层
chuyingjia 发表于 2022-3-14 16:53
我的数据是一个时次一个文件,一天一个文件的我也不大清楚如何处理,抱歉哈

function你会增加垂直气流的显示吗
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报
