MI绘图提问

马特来波

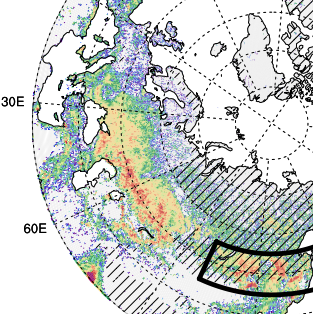

请问一下老师MI能否做到此类置信度区域绘图，scatterm好像只有打点的

MeteoInfo

参考这个脚本：

1. fn = os.path.join(migl.get_sample_folder(), 'NetCDF', 'cone.nc')

2. f = addfile(fn)

3. u = f['u'][4,:,:]

4.

5. #Plot

6. levs = [1]

7. contourf(u, levs, colors=['w', 'b'], hatch='/', hatchsize=10)

8. colorbar()

fn = os.path.join(migl.get_sample_folder(), 'NetCDF', 'cone.nc')<br /> f = addfile(fn)<br /> u = f['u'][4,:,:]<br /> <br /> #Plot<br /> levs = [1]<br /> contourf(u, levs, colors=['w', 'b'], hatch='/', hatchsize=10)<br /> colorbar()

马特来波

MeteoInfo 发表于 2022-04-20 21:36
参考这个脚本：

1. fn = os.path.join(migl.get_sample_folder(), 'NetCDF', 'cone.nc')

2. f = addfile(fn)

3. u = f['u'][4,:,:]

4.

5. #Plot

6. levs = [1]

7. contourf(u, levs, colors=['w', 'b'], hatch='/', hatchsize=10)

8. colorbar()

fn = os.path.join(migl.get_sample_folder(), 'NetCDF', 'cone.nc')<br /> f = addfile(fn)<br /> u = f['u'][4,:,:]<br /> <br /> #Plot<br /> levs = [1]<br /> contourf(u, levs, colors=['w', 'b'], hatch='/', hatchsize=10)<br /> colorbar()

谢谢王老师

来自苹果APP客户端

马特来波

MeteoInfo 发表于 2022-4-20 21:36
参考这个脚本：

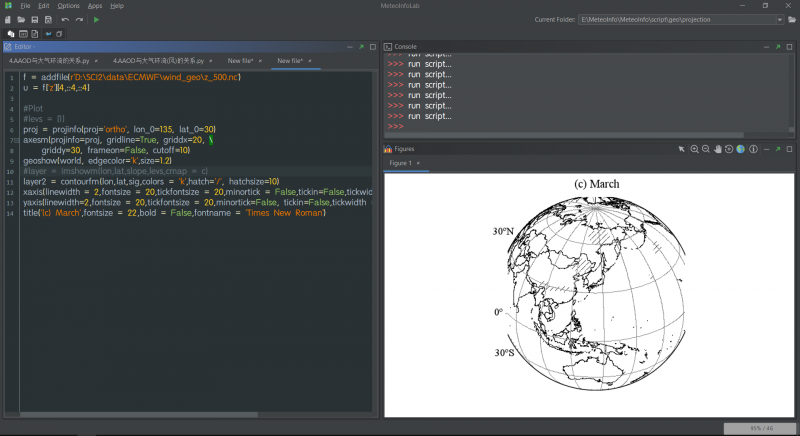

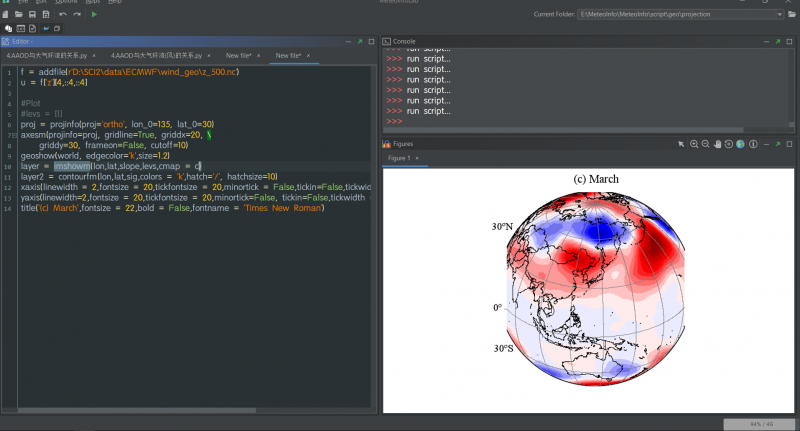

王老师再次打扰一下，我在球面上绘制两个contourfm，发现置信度打不上去，请您指导一下

MeteoInfo

马特来波 发表于 2022-4-21 10:14
王老师再次打扰一下，我在球面上绘制两个contourfm，发现置信度打不上去，请您指导一下

可能是被压盖住了，可以在绘图函数中增加 zorder 参数来控制图层的顺序。

马特来波

MeteoInfo 发表于 2022-4-21 11:00
可能是被压盖住了，可以在绘图函数中增加 zorder 参数来控制图层的顺序。

可以了，感谢王老师！
