eps文件无法在AI中打开

dieam

各位大佬，我使用NCL绘图，输出的eps文件在AI中打开时会出现“无法完成操作，因为出现未知错误”的问题，不知道是不是因为绘图设置的问题。

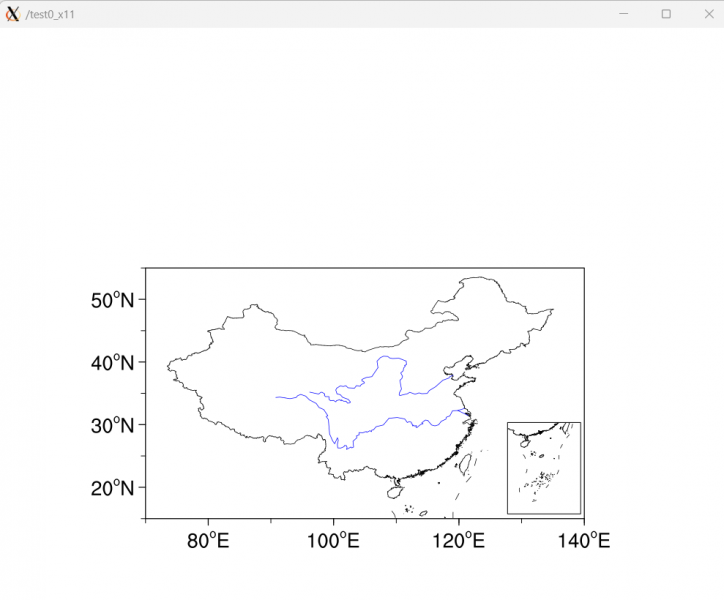

直接通过x11查看以及输出pdf是没有问题的，绘制的内容如图。参考施宁老师书中的代码，绘制中国地图部分以及附加南海小地图。

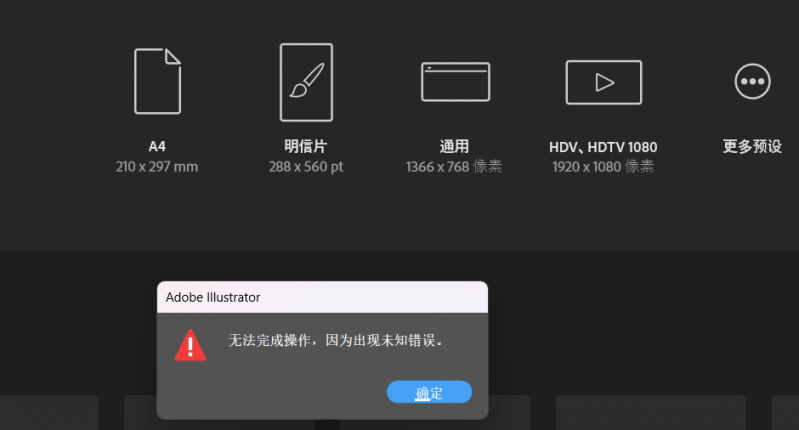

错误如下

pdf文件虽然可以在AI中打开，但不适宜编辑。例如我想直接更改长江黄河粗细，或者更改地图边界粗细时，无法整体选中，相应的部分被分割了成若干小线段。

并且，pdf文件添加到word或者ppt中时，文件会非常大，这是一个很主要的原因。之前通过AI打开eps文件，复制到word中，图片质量高，文件占用空间是很小的。

不知道各位大佬有没有遇到过相关问题，有无解决的方案。

---

绘图部分代码如下：

1. plottype = "eps"

2. plotname = outpath + outname

3. plotname@wkColorModel = "rgb"

4. ;  plottype@wkHeight     = 2000

5. ;  plottype@wkWidth      = 2000

6.

7. wks = gsn_open_wks(plottype, plotname)

8. gsn_define_colormap(wks, "NCV_blu_red")

9.

10. ;;

11.

12. res_map               = True

13. res_map@gsnDraw       = False

14. res_map@gsnFrame      = False

15. res_map@gsnAddCyclic  = False

16.

17. res_map@vpHeightF = 0.4

18. res_map@vpWidthF  = 0.6

19.

20.

21. res_map@mpDataBaseVersion           = "MediumRes"  ; Ncarg4_1

22. res_map@mpDataSetName               = "$NCARG_ROOT/database/Earth..4"

23.

24. res_map@mpAreaMaskingOn             = True

25. ;  res_map@mpDataBaseVersion           = "Ncarg4_1"

26. ;  res_map@mpDataSetName               = "Earth..4"

27.

28. res_map@mpLandFillColor             = 0

29. res_map@mpInlandWaterFillColor      = 0

30. res_map@mpOceanFillColor            = 0

31.

32. res_map@mpFillOn                    = True

33. ;  res_map@mpFillDrawOrder             = "PostDraw"

34. res_map@mpMaskAreaSpecifiers        = (/"China","Taiwan","Arunachal Pradesh",\

35.                                          "Disputed area between India and China"/)

36. res_map@mpOutlineOn                 = False

37. res_map@mpOutlineBoundarySets       = "Geophysical"

38. res_map@mpGeophysicalLineColor      = "black"

39. ;  res_map@mpMaskAreaSpecifiers        = (/"China","Taiwan"/)

40. ;  res_map@mpFillAreaSpecifiers        = (/"China","water","land"/)

41. ;  res_map@mpSpecifiedFillColors       = (/"transparent","white","white"/)

42. res_map@mpOutlineOn                 = False

43. res_map@mpOutlineSpecifiers         = (/"China","Taiwan"/)

44. res_map@mpGeophysicalLineThicknessF = 1.

45. res_map@mpNationalLineColor         = "black"

46. res_map@mpNationalLineThicknessF    = 1.

47.

48. res_nanhai = res_map

49.

50. res_map@mpMinLatF                  = 15

51. res_map@mpMaxLatF                  = maxlat

52. res_map@mpMinLonF                  = minlon

53. res_map@mpMaxLonF                  = maxlon

54. ;  res_map@mpCenterLonF               = 125

55. ;  res_map@gsnMajorLatSpacing         = 10

56. ;  res_map@gsnMajorLonSpacing         = 5

57. ;  res_map@pmTickMarkDisplayMode      = "Always"

58.

59.

60. res_map@tmXBValues      = ispan(80,140,20)

61. res_map@tmXBLabels      = (/"80~S~o~N~E","100~S~o~N~E","120~S~o~N~E","140~S~o~N~E"/)

62. res_map@tmXBMinorValues = ispan(70,140,10)

63.

64. res_map@tmYLValues      = ispan(20,50,10)

65. res_map@tmYLLabels      = (/"20~S~o~N~N","30~S~o~N~N","40~S~o~N~N","50~S~o~N~N","55~S~o~N~N"/)

66. res_map@tmYLMinorValues = ispan(15,55,10)

67. ;  res_map@tmYLMinorValues = ispan(20,50,10)

68.

69.

70. res_map@tmXTOn                 = False

71. res_map@tmYROn                 = False

72. res_map@tmXBLabelFontHeightF   = 0.02

73. res_map@tmYLLabelFontHeightF   = 0.02

74. res_map@tiYAxisString          = " "

75. res_map@tmXBLabelDeltaF        = -0.6

76. res_map@tmYLLabelDeltaF        = -0.6

77.

78. res_map@tmBorderThicknessF     = 2.5

79.

80. res_map@tmXBMajorThicknessF = 2.5

81. res_map@tmYLMajorThicknessF = 2.5

82. res_map@tmXBMinorThicknessF = 2.

83. res_map@tmYLMinorThicknessF = 2.

84.

85. res_map@tmXBMajorLengthF         = 0.009

86. res_map@tmXBMajorOutwardLengthF  = 0.009

87. res_map@tmYLMajorLengthF         = 0.009

88. res_map@tmYLMajorOutwardLengthF  = 0.009

89.

90. res_map@tmXBMinorOn              = True

91. res_map@tmYLMinorOn              = True

92. res_map@tmXBMinorLengthF         = 0.006

93. res_map@tmXBMinorOutwardLengthF  = 0.006

94. res_map@tmYLMinorLengthF         = 0.006

95. res_map@tmYLMinorOutwardLengthF  = 0.006

96.

97.

98. res_map@cnFillOn                    = True

99. res_map@cnLinesOn                   = False

100. res_map@cnLineColor                 = "black"

101. res_map@cnLineThicknessF            = 1.

102. res_map@cnLineLabelsOn              = False

103. res_map@cnInfoLabelOn               = False

104. res_map@lbLabelBarOn                     = False

105. res_map@pmLabelBarHeightF           = 0.05

106. res_map@pmLabelBarWidthF            = .5

107. res_map@lbLabelFontHeightF          = 0.018

108. res_map@pmLabelBarOrthogonalPosF    = 0.205

109.

110. res_map@gsnLeftStringFontHeightF       = 0.018

111. res_map@gsnRightStringFontHeightF      = 0.018

112. res_map@gsnLeftStringOrthogonalPosF    = 0.032

113. ;res_map@gsnLeftStringParallelPosF      = -.05

114. res_map@gsnRightStringOrthogonalPosF   = 0.032

115. ;  res_map@gsnRightStringParallelPosF     = 1.16

116.

117.

118. res_map@gsnLeftString         = var_plot&time(i)

119. res_map@gsnRightString        = ""

120.

121. res_map@cnFillOn              = True

122. res_map@cnRasterSmoothingOn   = False

123. res_map@cnLinesOn             = False

124. res_map@cnLineLabelsOn        = False

125. res_map@cnInfoLabelOn         = False

126.

127. res_map@cnMonoFillPattern     = False

128. res_map@cnMonoFillScale       = False ;控制点的间隔

129. ;  res_map@cnFillColors          = (/"#818181","#00b0ff"/)

130. res_map@cnFillColors          = (/"#818181", "#FF69B4", "#58b400"/)

131. res_map@cnFillPatterns        = (/-1, 5, 5/)

132. res_map@cnFillDotSizeF        = 0.0045             ;点大小

133. res_map@cnFillScales          = (/1.0, 1.0, 1.0/) ; 点间距

134. res_map@cnLevelSelectionMode  = "ExplicitLevels"

135. res_map@cnLevels              = (/0.5/)

136.

137.

138. plot = gsn_csm_contour_map(wks, var2plot, res_map)

139. ;  plot = gsn_csm_contour_map(wks, var(i,:,:), res_map)

140.

141.

142. ; ------------------------------------------------------------------------------------------------------------

143. ;;;  draw CN map

144.

145. shp_path              = "/home/zhou/cnmap/cnmap.shp"

146. pres                  = True

147. pres@gsLineColor      = "black"

148. pres@gsLineThicknessF = 1.5

149.

150. outline_china = gsn_add_shapefile_polylines(wks, plot, shp_path, pres)

151.

152. ;;;

153. ; ------------------------------------------------------------------------------------------------------------

154.

155.

156. ; ------------------------------------------------------------------------------------------------------------

157. ;;; draw nanhai

158.

159. xlon = (/130,140,140,130,130/)

160. ylat = (/15,15,27.5,27.5,15/)

161.

162. reg  = True

163. reg@gsFillColor = "white"

164.

165. gsn_polygon(wks, plot, xlon, ylat, reg)

166.

167.

168. ;  res_nanhai@vpWidthF  = .1

169. ;  res_nanhai@vpHeightF = .125

170.

171. res_nanhai@vpXF      = 0.695

172. res_nanhai@vpYF      = 0.46

173. res_nanhai@vpWidthF  = .1

174. res_nanhai@vpHeightF = .125

175.

176. res_nanhai@mpMinLatF = 0

177. res_nanhai@mpMaxLatF = 25

178. res_nanhai@mpMinLonF = 105

179. res_nanhai@mpMaxLonF = 125

180.

181. res_nanhai@mpOutline    = False

182. res_nanhai@tmXBLabelsOn = False

183. res_nanhai@tmXTLabelsOn = False

184. res_nanhai@tmYLLabelsOn = False

185. res_nanhai@tmYRLabelsOn = False

186.

187. res_nanhai@tmXBOn = False

188. res_nanhai@tmXTOn = False

189. res_nanhai@tmYLOn = False

190. res_nanhai@tmYROn = False

191.

192.

193. res_nanhai@gsnLeftString  := ""

194. res_nanhai@gsnRightString := ""

195.

196. res_nanhai@cnFillOn             = True

197. res_nanhai@cnRasterSmoothingOn  = False

198. res_nanhai@cnLinesOn            = False

199. res_nanhai@cnLineLabelsOn       = False

200. res_nanhai@cnInfoLabelOn        = False

201. res_nanhai@lbLabelBarOn         = False

202.

203. res_nanhai@cnMonoFillPattern    = False

204. res_nanhai@cnMonoFillScale      = False ;控制点的间隔

205. res_nanhai@cnFillColors         = res_map@cnFillColors

206. res_nanhai@cnFillPatterns       = res_map@cnFillPatterns

207. res_nanhai@cnFillDotSizeF       = res_map@cnFillDotSizeF

208. res_nanhai@cnFillScales         = res_map@cnFillScales

209.

210. ;  res_nanhai@cnLevelSelectionMode  = "ExplicitLevels"

211. ;  res_nanhai@cnLevels              = (/0.5/)

212.

213. res_nanhai@cnLevelSelectionMode = "ExplicitLevels"

214. res_nanhai@cnLevels             = res_map@cnLevels

215.

216.

217. map_nanhai = gsn_csm_contour_map(wks, var2plot, res_nanhai)

218.

219.

220. res_nanhai@gsLineColor      = "black"

221. res_nanhai@gsLineThicknessF = 1.5

222.

223. plotnh = gsn_add_shapefile_polylines(plot, map_nanhai, shp_path, res_nanhai)

224.

225. ; ------------------------------------------------------------------------------------------------------------

226.

227.

228.

229. ; ------------------------------------------------------------------------------------------------------------

230. ;;; plot rivers

231. river_path = "/home/zhou/cnmap_NetCDF/river.nc"

232. river                   = True

233. river@gsLineThicknessF  = 1.5

234. river@gsLineColor       = "blue"

235.

236. plotrv = gsn_add_shapefile_polylines(wks, plot, river_path, river)

237.

238. ; ------------------------------------------------------------------------------------------------------------

239.

240.

241. draw(plot)

242. draw(map_nanhai)

243. frame(wks)

复制代码
