MATLAB-实现两端尖头的colorbar

lleoiu

http://bbs.06climate.com/forum.p ... &extra=page%3D1

曦月

新的colorbarn文件要怎么使用？只能画出colorbar，不能和contourf()绘图结合

huihuang

曦月 发表于 2023-3-26 20:43
新的colorbarn文件要怎么使用？只能画出colorbar，不能和contourf()绘图结合

你好，能更具体地描述一下问题么

lczhx

下来看看，如何用的

叶舟

报错：

错误使用 colorbarn

输出参数太多。

出错 contf_line (第 24 行)

[ax1,c]=colorbarn(tick,color,mode);

打开colorbarn.m

把所有的Color改写成color

第一行改写成：

[ax1,c]=colorbarn(tick,color,mode);

108行和133行分别加入：

    ax1=axes('position',[0.10.2 0.75 0.7]);

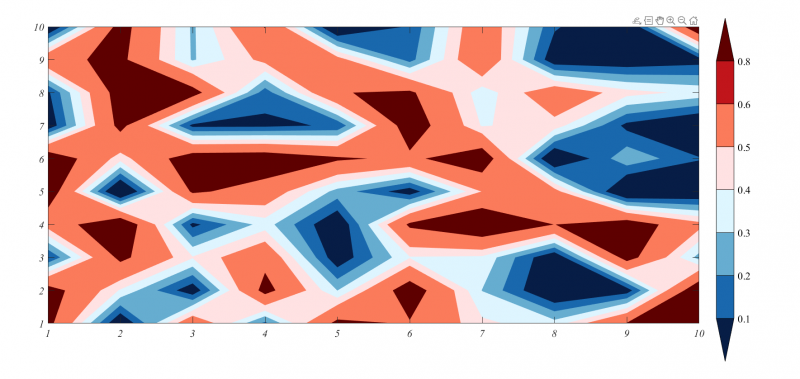

一个例子

lon=1:10;

lat=1:10;

color=[0.0274509803921569,0.117647058823529,0.274509803921569;0.101400560224090,0.408403361344538,0.681792717086835;0.403361344537815,0.679551820728291,0.819047619047619;0.870588235294118,0.964705882352941,1;1,0.887394957983193,0.890196078431373;0.985994397759104,0.482913165266107,0.357422969187675;0.757422969187675,0.0840336134453782,0.106442577030812;0.372549019607843,0,0];

tick=[0:0.1:0.6,0.8,0.9];

mode='v';

data_9=rand(10,10);

[ax1,c,h]=contf_line(lon,lat,data_9,tick,color,mode);

set(gca,'fontname','TimesNew  Roman','fontsize',16,'fontangle','italic');

set(c,'fontname','TimesNew Roman','fontsize',14);

以上错误，什么都不用改！
我理解错题主意思了，我们可以直接使用matlab自带的m_contourf和[size=13.3333px]contourf绘图，
[size=13.3333px]然后使用[size=13.3333px]c1=colorbarn(xtick,color,'mode','v');可以为他增加一个带箭头的标签。[size=13.3333px]附件里的contf_line文件不用管他！[size=13.3333px]

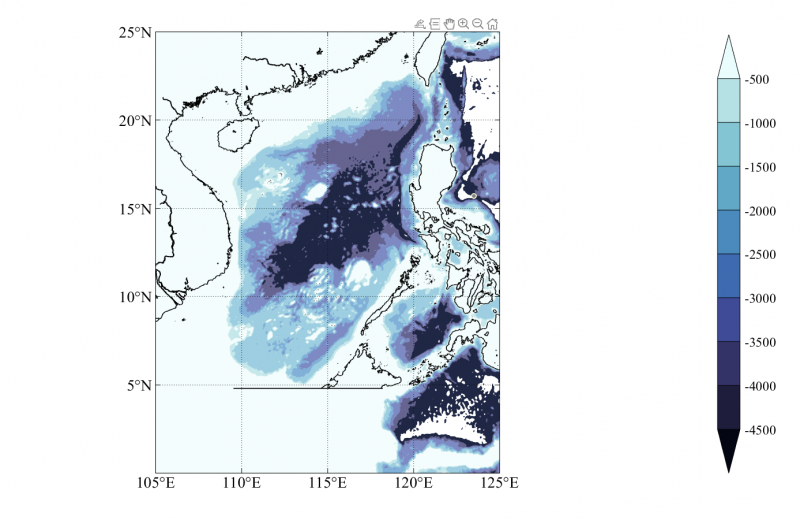

一个例子：
m_proj('Equidistant cylindrical','lon',[105 125],'lat',[0 25]);

[CS,CH]=m_etopo2('contourf',[-5000:500:0],'edgecolor','none');
m_grid('xtick',105:5:125,'ytick',0:5:25,'fontname', ...
    'Times New Roman','fontsize',16);
color=[0.0156862745098039,0.0235294117647059,0.0745098039215686;0.118954248366013,0.115032679738562,0.233986928104575;0.202614379084967,0.198692810457516,0.409150326797386;0.247058823529412,0.294117647058824,0.588235294117647;0.244444444444444,0.416993464052288,0.691503267973856;0.288888888888889,0.539869281045752,0.739869281045752;0.380392156862745,0.658823529411765,0.780392156862745;0.516339869281046,0.773856209150327,0.827450980392157;0.715032679738562,0.881045751633987,0.892810457516340;0.917647058823529,0.992156862745098,0.992156862745098];
colormap(color);
brighten(.5);
m_usercoast('sea_line_5','color','k','linewidth',1)%设置海岸线
tick=[-5000:500:0];
c1=colorbarn(tick,color,'mode','v');

叶舟

叶舟 发表于 2023-4-17 19:27
报错：错误使用 colorbarn输出参数太多。
出错 contf_line (第 24 行)[ax1,c]=colorbarn(tick,color,mode) ...

如果提示：Output argument "ax1" (and possibly others) not assigned a value in the execution with "contf_line"
function.请检查tick是不是比color大1.

FQaQ

感谢楼主的分享，刚好可以用上

夜未央

请问能上传contourf_example.png的全部代码么？

夜未央

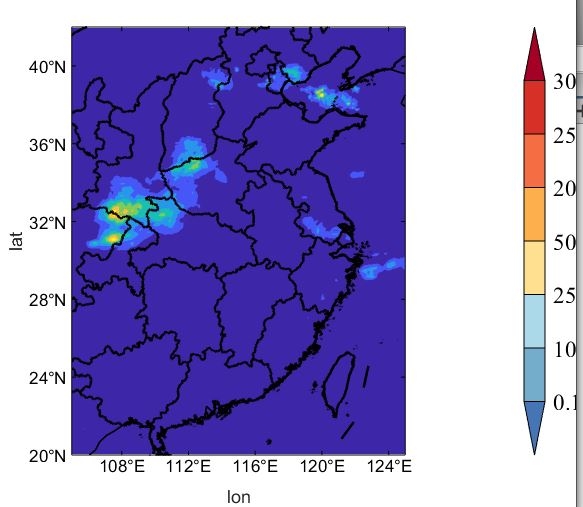

请问这个colorbarn是不能作用于mmap包么？ 我用m_proj和m_contourf绘图后，colorbar改了，但是图里的颜色没有对变化。   方便上传contourf_example.png的全部代码么？

夜未央

夜未央 发表于 2023-11-1 14:58
请问这个colorbarn是不能作用于mmap包么？ 我用m_proj和m_contourf绘图后，colorbar改了，但是图里的颜色没 ...
