MATLAB-绘制带标准风矢量的箭头图

huihuang

如题，绘制带有标准风矢量的箭头图，且这个标准箭头可以在轴域之外。

函数最关键的一部分就是将轴上的坐标转为图上的坐标，这个转换函数附在该函数结尾处，该转换函数在我导那搞来的，而他忘记了十多年前是在哪拿到的了。

该函数不适用于 m_map 和 mapping toolbox，如有需要，请自行修改。

由于函数刚刚出炉，没有经过多少实战检验，可能存在某些错误，请大家给予批评指正。

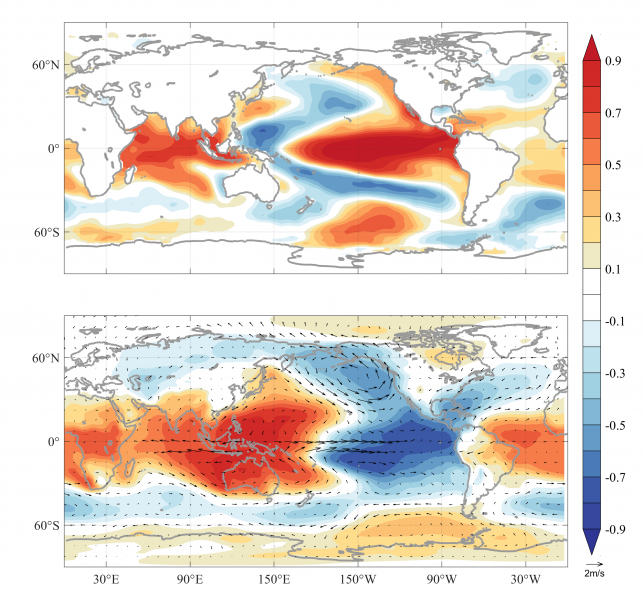

下面为画图主要代码以及示例图片(1950~2021年冬季(DJF) Nino-3.4 Index 与全球同期 SST 的相关(上)以及与全球同期 SLP 的相关和 850 hPa 风场的回归(下))

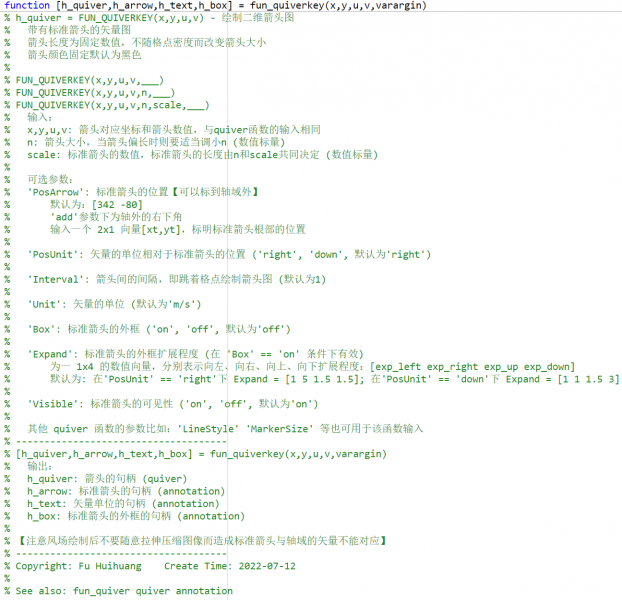

1. fun_quiverkey(x,y,reg_nino_u850,reg_nino_v850,6,2,'interval',3,'PosArrow',[374 -90],'PosUnit','down');

复制代码

% ------------------------------------------------------------------------------------------------------------
2022-07-14更新：
上传了整个绘图代码，方便大家调试。
绘图脚本为test_fun_quiverkey.m，其中使用了MATLAB 2019b之后更新的 tiledlayout 分块布局（点我查看）,相当于是subplot函数的高级版，如果是低版本的软件请运行test_fun_quiverkey2.m
