[图形美化] 利用GrADS自带脚本(plotskew.gs)绘制斜温图(斜T-LnP图)的一些问题

[复制链接]

新浪微博达人勋

 成长值: 0
发表于 2021-5-29 09:47:32 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
本帖最后由 djg 于 2022-4-12 09:29 编辑

写论文时需要画探空图,参考了论坛两位先辈的帖子 GrADS中斜温图的绘制(Skew-T)http://bbs.06climate.com/forum.p ... 1104&fromuid=126937
(出处: 气象家园)
站在别人的基础上一步一步画斜温图(Skew-T / LogP)
http://bbs.06climate.com/forum.p ... 4213&fromuid=126937
(出处: 气象家园)

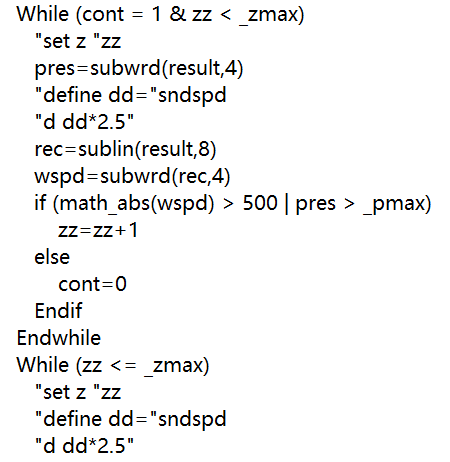

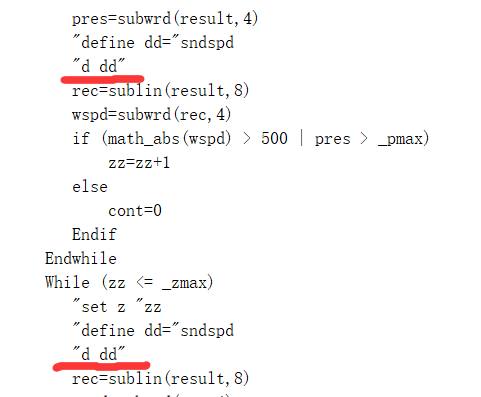

但在绘图时发现风场探空显著偏小,研究了一下这个脚本,发现GrADS的风矢杆是10节一长划,换成我们用的4m/s一长划要做一些修改,需要把这两个"d dd"改成"d dd*2.5"。

脚本里的一些英制单位也可以修改。坐标轴的mb,风玫瑰图的knots,用了记事本的查找、替换改成了hPa,m/s。

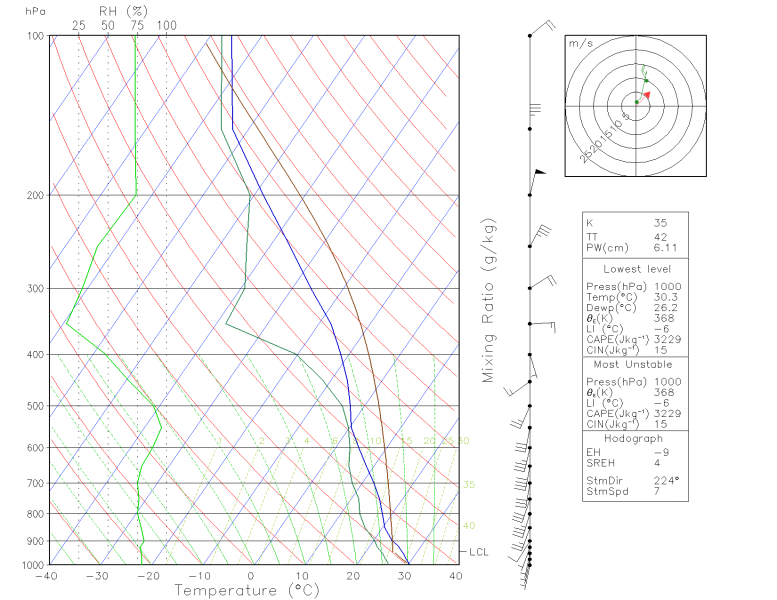

最后用来绘图的脚本,基于逐6小时的1*1FNL,附上图和脚本。



081106_119_30 rh.png

test1.gs

79.85 KB, 下载次数: 26, 下载积分: 金钱 -5

评分

参与人数 1金钱 +10 贡献 +1 收起 理由
mofangbao + 10 + 1

查看全部评分

密码修改失败请联系微信:mofangbao

新浪微博达人勋

发表于 2021-12-24 17:02:34 | 显示全部楼层
正好学习一下
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

发表于 2022-4-14 11:50:21 | 显示全部楼层
请教一下哪位大佬知道哪里可以修改抬升点吗?例如某站海拔1.5KM,我就只需要考虑从1.5KM以上抬升的状态曲线,这影响到CAPE计算等,而自带脚本绘制的斜温图状态曲线都是从海平面开始抬升的,还有风玫瑰图绘制的高度范围可以调吗?感觉这里风玫瑰图绘制的不完整
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 成长值: 0
发表于 2022-4-15 19:44:00 | 显示全部楼层
oydl1985 发表于 2022-4-14 11:50
请教一下哪位大佬知道哪里可以修改抬升点吗?例如某站海拔1.5KM,我就只需要考虑从1.5KM以上抬升的状态曲线 ...

没试过,不好意思;
可以在脚本Hodograph Options栏里修改参数,当时应该只画了1000~500hPa的
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报
