关于meteoinfoMap输入NETCDF文件的问题

qipeng · 发表于 2021-7-23 13:47:15

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

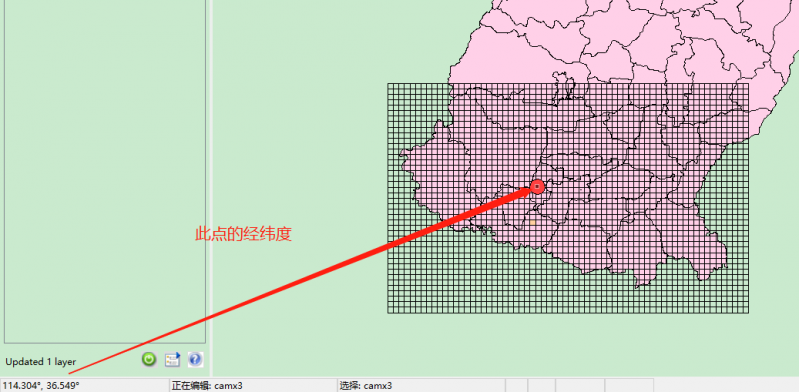

使用mapinfo-11.0 画的网格如下图：网格信息（col:66,row:42,）
如wrfout的信息：global attributes:
:TITLE = " OUTPUT FROM WRF V3.7 MODEL" ;
:START_DATE = "2020-01-01_00:00:00" ;
:SIMULATION_START_DATE = "2020-01-01_00:00:00" ;
:WEST-EAST_GRID_DIMENSION = 73 ;
:SOUTH-NORTH_GRID_DIMENSION = 49 ;
:BOTTOM-TOP_GRID_DIMENSION = 28 ;
:DX = 3000.f ;
:DY = 3000.f ;
:SKEBS_ON = 0 ;
:SPEC_BDY_FINAL_MU = 0 ;
:USE_Q_DIABATIC = 0 ;
:GRIDTYPE = "C" ;
:DIFF_OPT = 1 ;
:KM_OPT = 4 ;
:DAMP_OPT = 0 ;
:DAMPCOEF = 0.2f ;
:KHDIF = 0.f ;
:KVDIF = 0.f ;
:MP_PHYSICS = 6 ;
:RA_LW_PHYSICS = 1 ;
:RA_SW_PHYSICS = 1 ;
:SF_SFCLAY_PHYSICS = 1 ;
:SF_SURFACE_PHYSICS = 2 ;
:BL_PBL_PHYSICS = 1 ;
:CU_PHYSICS = 1 ;
:SF_LAKE_PHYSICS = 0 ;
:SURFACE_INPUT_SOURCE = 1 ;
:SST_UPDATE = 0 ;
:GRID_FDDA = 0 ;
:GFDDA_INTERVAL_M = 0 ;
:GFDDA_END_H = 0 ;
:GRID_SFDDA = 0 ;
:SGFDDA_INTERVAL_M = 0 ;
:SGFDDA_END_H = 0 ;
:HYPSOMETRIC_OPT = 2 ;
:USE_THETA_M = 0 ;
:SF_URBAN_PHYSICS = 0 ;
:SHCU_PHYSICS = 0 ;
:MFSHCONV = 0 ;
:FEEDBACK = 1 ;
:SMOOTH_OPTION = 0 ;
:SWRAD_SCAT = 1.f ;
:W_DAMPING = 0 ;
:DT = 20.f ;
:RADT = 3.f ;
:BLDT = 0.f ;
:CUDT = 5.f ;
:AER_OPT = 0 ;
:SWINT_OPT = 0 ;
:AER_TYPE = 1 ;
:AER_AOD550_OPT = 1 ;
:AER_ANGEXP_OPT = 1 ;
:AER_SSA_OPT = 1 ;
:AER_ASY_OPT = 1 ;
:AER_AOD550_VAL = 0.12f ;
:AER_ANGEXP_VAL = 1.3f ;
:AER_SSA_VAL = 0.f ;
:AER_ASY_VAL = 0.f ;
:MOIST_ADV_OPT = 1 ;
:SCALAR_ADV_OPT = 1 ;
:TKE_ADV_OPT = 1 ;
:DIFF_6TH_OPT = 0 ;
:DIFF_6TH_FACTOR = 0.12f ;
:OBS_NUDGE_OPT = 0 ;
:BUCKET_MM = -1.f ;
:BUCKET_J = -1.f ;
:PREC_ACC_DT = 0.f ;
:SF_OCEAN_PHYSICS = 0 ;
:ISFTCFLX = 0 ;
:ISHALLOW = 0 ;
:ISFFLX = 1 ;
:ICLOUD = 1 ;
:ICLOUD_CU = 0 ;
:TRACER_PBLMIX = 1 ;
:SCALAR_PBLMIX = 0 ;
:YSU_TOPDOWN_PBLMIX = 0 ;
:GRAV_SETTLING = 0 ;
:DFI_OPT = 0 ;
:SIMULATION_INITIALIZATION_TYPE = "REAL-DATA CASE" ;
:WEST-EAST_PATCH_START_UNSTAG = 1 ;
:WEST-EAST_PATCH_END_UNSTAG = 72 ;
:WEST-EAST_PATCH_START_STAG = 1 ;
:WEST-EAST_PATCH_END_STAG = 73 ;
:SOUTH-NORTH_PATCH_START_UNSTAG = 1 ;
:SOUTH-NORTH_PATCH_END_UNSTAG = 48 ;
:SOUTH-NORTH_PATCH_START_STAG = 1 ;
:SOUTH-NORTH_PATCH_END_STAG = 49 ;
:BOTTOM-TOP_PATCH_START_UNSTAG = 1 ;
:BOTTOM-TOP_PATCH_END_UNSTAG = 27 ;
:BOTTOM-TOP_PATCH_START_STAG = 1 ;
:BOTTOM-TOP_PATCH_END_STAG = 28 ;
:GRID_ID = 2 ;
:PARENT_ID = 1 ;
:I_PARENT_START = 16 ;
:J_PARENT_START = 14 ;
:PARENT_GRID_RATIO = 3 ;
:CEN_LAT = 33.8898f ;
:CEN_LON = 113.0151f ;
:TRUELAT1 = 30.f ;
:TRUELAT2 = 60.f ;
:MOAD_CEN_LAT = 36.50001f ;
:STAND_LON = 114.5f ;
:POLE_LAT = 90.f ;
:POLE_LON = 0.f ;
:GMT = 0.f ;
:JULYR = 2020 ;
:JULDAY = 1 ;
:MAP_PROJ = 1 ;
:MAP_PROJ_CHAR = "Lambert Conformal" ;
:MMINLU = "USGS" ;
:NUM_LAND_CAT = 24 ;
:ISWATER = 16 ;
:ISLAKE = -1 ;
:ISICE = 24 ;
:ISURBAN = 1 ;
:ISOILWATER = 14 ;
*************************************************************************

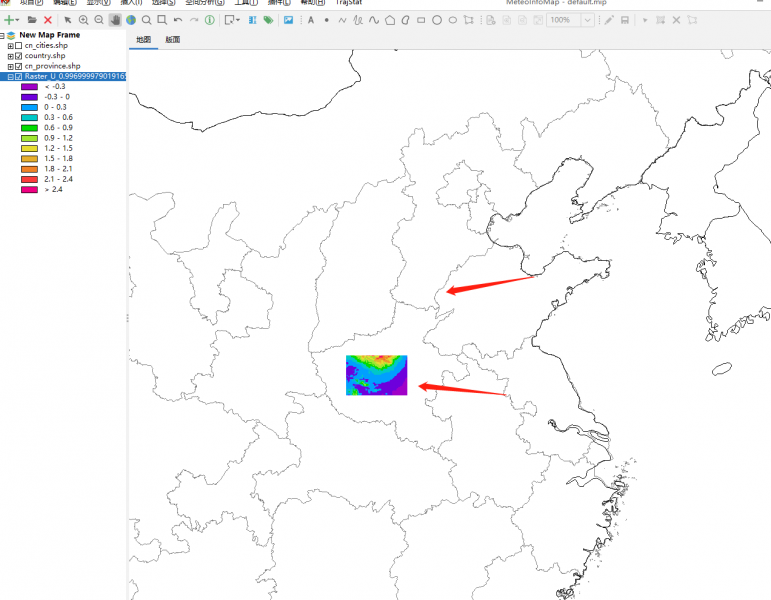

但是使用meteoinfoMap 打开之后网格的位置并不在原来的位置，偏移了？想问下有没有知道是怎么回事的？

qipeng · 发表于 2021-7-23 13:51:28

使用meteoinfoMap 打开之后wrfout 文件之后，网格的位置和原来使用mapinfo的位置不一样

MeteoInfo · 发表于 2021-7-24 17:18:58

qipeng 发表于 2021-7-23 13:51
使用meteoinfoMap 打开之后wrfout 文件之后，网格的位置和原来使用mapinfo的位置不一样

目前从数据中读取投影信息用的属性字段不对，后续的版本会改正这个问题。

MeteoInfo · 发表于 2021-7-26 11:32:41

qipeng 发表于 2021-7-23 13:51
使用meteoinfoMap 打开之后wrfout 文件之后，网格的位置和原来使用mapinfo的位置不一样

最新的MeteoInfo 3.1.0版本改进了wrfout文件投影信息读取功能。

qipeng · 发表于 2021-7-26 20:26:39

MeteoInfo 发表于 2021-7-26 11:32
最新的MeteoInfo 3.1.0版本改进了wrfout文件投影信息读取功能。

好的我更新一下版本谢谢王老师

qipeng · 发表于 2021-7-27 11:25:42

qipeng 发表于 2021-7-26 20:26
好的我更新一下版本谢谢王老师

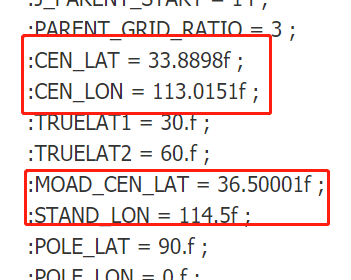

Meteinfo 投影读取的是cen_LAT 和CEN_LON ，应该读取MOAD_CEN_LAT和STAND_LON ?

MeteoInfo · 发表于 2021-7-27 12:38:11

qipeng 发表于 2021-7-27 11:25
Meteinfo 投影读取的是cen_LAT 和CEN_LON ，应该读取MOAD_CEN_LAT和STAND_LON ?

是的，新版本已经改为了后者
