求助！！通过cinrad绘制雷达图遇到特难对付的问题

东水兽

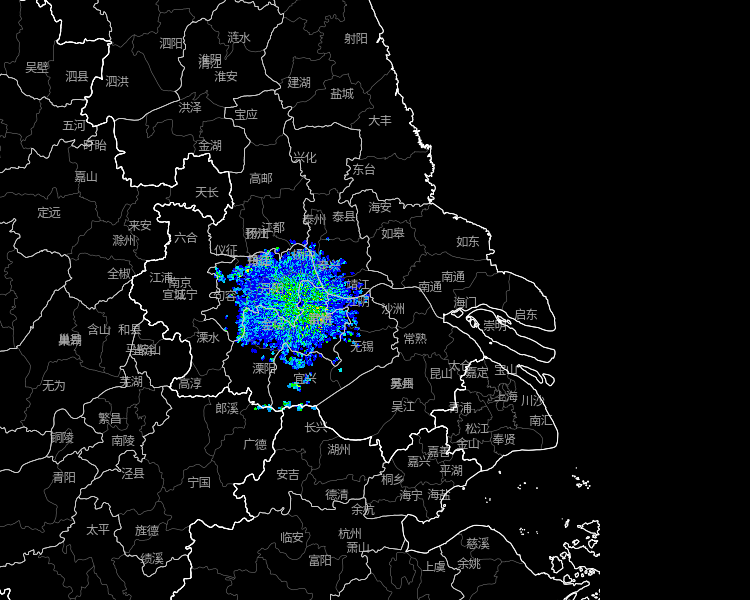

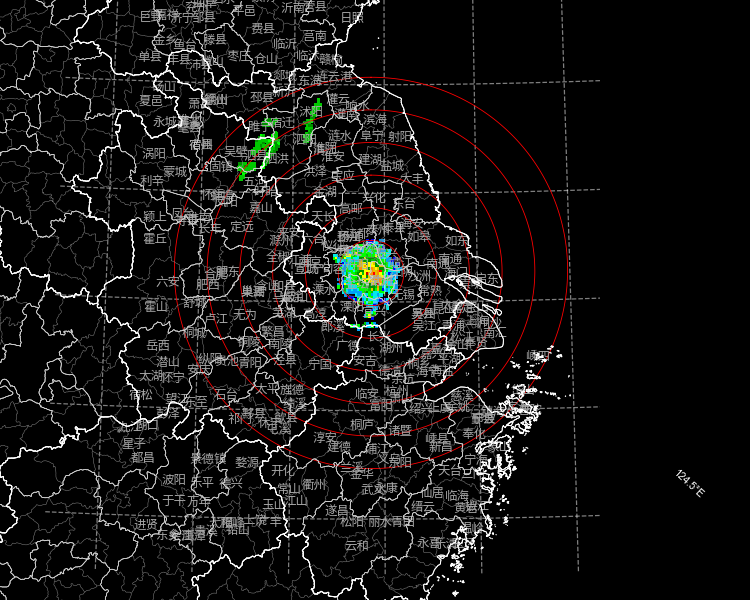

问题1：无论是用bz2数据还是PUP数据，调用PPI函数绘制图像，无法出现右下角的colorbar以及右上角的雷达资料的一些text，图1是我读bz2数据绘制的图像，图2是我读PUP的CR 38数据的图像。

这是绘制图1的代码

1. import matplotlib.pyplot as plt

2. import cinrad

3.

4. f = cinrad.io.CinradReader('Z_RADR_I_Z9519_20150428000300_O_DOR_SA_CAP.bin.bz2')

5. r = f.get_data(0, 230, 'REF')

6. fig = cinrad.visualize.PPI(r, dpi=75, add_city_names=True)

7. plt.show()


复制代码

这是绘制图2的代码

1. import cinrad

2. from cinrad.visualize import PPI

3. from cartopy.mpl.gridliner import LONGITUDE_FORMATTER, LATITUDE_FORMATTER

4.

5. # pup组合反射率数据读取

6. # CR 38

7. file_name = '20150428.000342.00.38.519'

8. radar = cinrad.io.PUP(file_name)

9. data = radar.get_data()

10. fig = PPI(data, dpi=75, add_city_names=True)  # 绘制基本反射率图片

11.

12. PPI.plot_range_rings(fig, [0, 50, 100, 150, 200, 250, 300], color='red', linewidth=0.8)

13. # 设置网格

14. gl = fig.geoax.gridlines(draw_labels=True, linewidth=1.2, color='white', alpha=0.5, linestyle='--')

15. gl.xlabels_top = False  # 关闭顶端标签

16. gl.ylabels_right = False  # 关闭右侧标签

17. gl.xformatter = LONGITUDE_FORMATTER  # x轴设为经度格式

18. gl.yformatter = LATITUDE_FORMATTER  # y轴设为纬度格式

复制代码

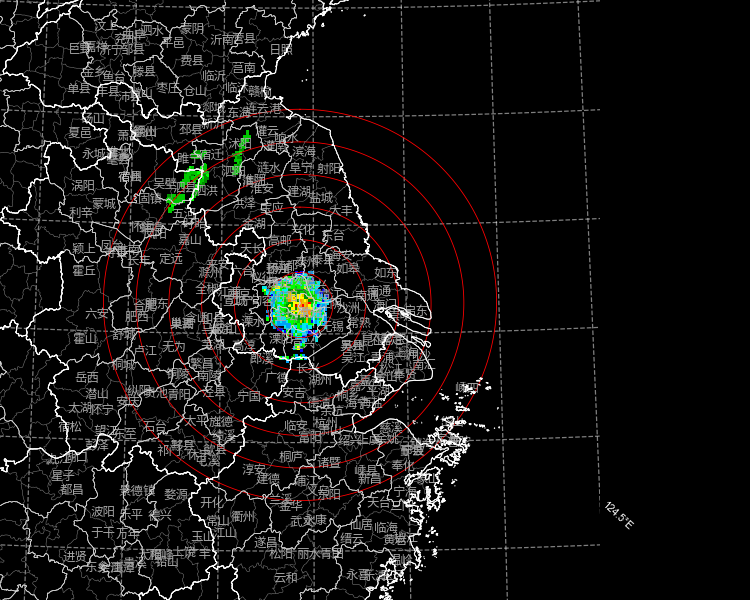

问题2：在绘制图2的时候，我想添加x、y轴坐标，但是结果显示的不全，尤其是x坐标，而且网格线的投影方式好像是兰波托投影，我尝试通过cartopy的ccr去改投影方式，但是还是不行，图3反应的就是这种情况，代码还是上面的图2代码，我只是拖动了一下。

问题3：仍然是绘制图2的时候，如何添加边框，只画规定经纬度的区域的底图和图像呢？我尝试规定了经纬度，但是没有效果，代码如下：

1. fig = PPI(data, dpi=75, add_city_names=True, extent=[116, 124, 28, 32])  # 绘制基本反射率图片

复制代码

GZH2021

请问您解决了吗？我同样遇到这个问题，而且画不出来黑底

东水兽

GZH2021 发表于 2021-10-17 22:26
请问您解决了吗？我同样遇到这个问题，而且画不出来黑底

画不出黑底的话再运行一次就行，至于信息栏没出来我也没解决

GZH2021

东水兽 发表于 2021-10-18 12:06
画不出黑底的话再运行一次就行，至于信息栏没出来我也没解决

不需要加style=‘black’类似的代码，也能画黑底吗？我只能画出白底，是不是雷达数据文件的问题呢
我看到您的雷达数据文件缀名是  bin.bz2，我的是bin格式的

GZH2021

东水兽 发表于 2021-10-18 12:06
画不出黑底的话再运行一次就行，至于信息栏没出来我也没解决

好的~暂时解决了

东水兽

GZH2021 发表于 2021-10-18 22:11
不需要加style=‘black’类似的代码，也能画黑底吗？我只能画出白底，是不是雷达数据文件的问题呢{:eb303 ...

反正加了也没用哈哈哈哈，甚至改了源代码也没用。至于数据格式，其实大同小异，只要是S波段的数据就行。

58230atmos

#composite
#塘沽36.5
f = cinrad.io.StandardData(r'./Z_RADR_I_Z9220_20210819000000_O_DOR-xxxxxxxxxxxx.bin.bz2')
#塘沽37.5
#f = cinrad.io.StandardData(r'D:\working\Radar_tianjin\data\Z_RADR_I_Z9220_20210819000000_O_DOR-CUT_SA_CAP_15_3_FMT.bin.bz2')
rl = list(f.iter_tilt(230, 'REF'))
# #组合反射率
cr = cinrad.easycalc.quick_cr(rl,resolution=[230, 366])
#cr = cinrad.calc.quick_cr([f.iter_tilt(i, 400, 'REF') for i in f.angleindex_r])
# #ppi出图
fig = cinrad.visualize.PPI(cr, dpi=999, add_city_names=True)
fig.plot_range_rings([50, 100, 150, 200, 230])
fig("./test1.png")


我这样成功过，帮助你一下

东水兽

58230atmos 发表于 2021-10-20 09:40
#composite
#塘沽36.5
f = cinrad.io.StandardData(r'./Z_RADR_I_Z9220_20210819000000_O_DOR-xxxxxxxxx ...

好像没有用诶，因为画图的语句没有变化啊

btsldzz

同问，我用bin数据也出不来colorbar和雷达信息

studywang

一样的问题，有解决方案没？看了两天的源代码，基础太差，没找到问题
