打开多个ctl文件画多个图出错

KYV

我做了风场的EOF，现在想把前两个模态的空间场和时间序列放在一页上，但是总是出不了图，他俩分开出图的话就可以，想问一下这个怎么解决？
画图的的gs：
'open I:\data\eof\mv_eof\pc_2.ctl'
'open I:\data\eof\mv_eof\eigenvectors_uv10_2.ctl'
************画时间序列***************
'set parea 1 10 1 3'
'set grads off'
'set ylint 1'
'set line 1 2 1'
'draw line 1 1.75 10 1.75'
'set t 1 492'
'set z 1'
'set cmark 0'
'set ccolor 1'
'set cthick 3'
'set vrange -2.5 4'
'd tloop(ave(pc,t-1,t+1))'
'set cmark 0'
'set ccolor 2'
'set cthick 3'
'set t 1 492'
'set z 2'
'set vrange -2.5 4'
'd tloop(ave(-pc,t-1,t+1))'
'draw string 5.1 3.2 PC1&PC2'

********画空间场*****************
'set dfile 2'
'set vpage 0 11 0 8.5'
'set parea 1 10 5.5 8.5'
'set grads off'
'set grid off'
'set xlint 40'
'set ylint 10'
'set t 1'
'd skip(ua.2,10,10);va.2'
'draw string 5.1 8 EOF1                   20.12%'

'set parea 1 10 2.3 5.3'
'set grads off'
'set grid off'
'set xlint 40'
'set ylint 10'
'set t 2'
'd skip(-ua.2,10,10);-va.2'
'draw string 5.1 5.5 EOF2                 11.56%'

KYV

现在出来的图是这个亚子

river

我觉得是时间序列前面没设置 'set vpage 0 11 0 8.5' 的缘故吧，你试试加上。还有就是可以试试换一下绘图顺序，先画空间场，再画时间序列

KYV

river 发表于 2021-10-7 09:30
我觉得是时间序列前面没设置 'set vpage 0 11 0 8.5' 的缘故吧，你试试加上。还有就是可以试试换一下绘图顺 ...

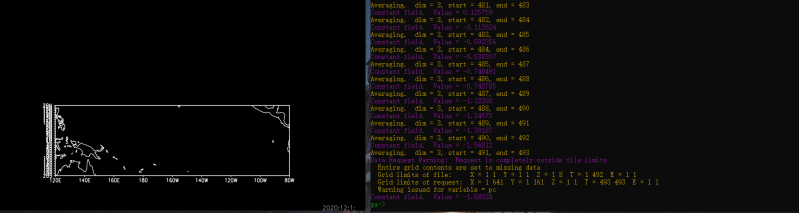

谢谢回复。按照你说的，加了那句代码，而且先画了空间场再画时间场，但是还是出不来图。你看下这个是什么原因？

river

KYV 发表于 2021-10-7 15:49
谢谢回复。按照你说的，加了那句代码，而且先画了空间场再画时间场，但是还是出不来图。你看下这个是什么 ...

就在最前面用一个set vpage 命令，其他地方的都去掉，把set dfile 2 也去掉再看看

KYV

river 发表于 2021-10-8 12:28
就在最前面用一个set vpage 命令，其他地方的都去掉，把set dfile 2 也去掉再看看

谢谢了。我改好了，因为我画时间序列那块没有设置x和y，加了两句代码就好了。

kaiofchina

{:5_275:}
