Cartopy组图插入南海小地图

灭火器

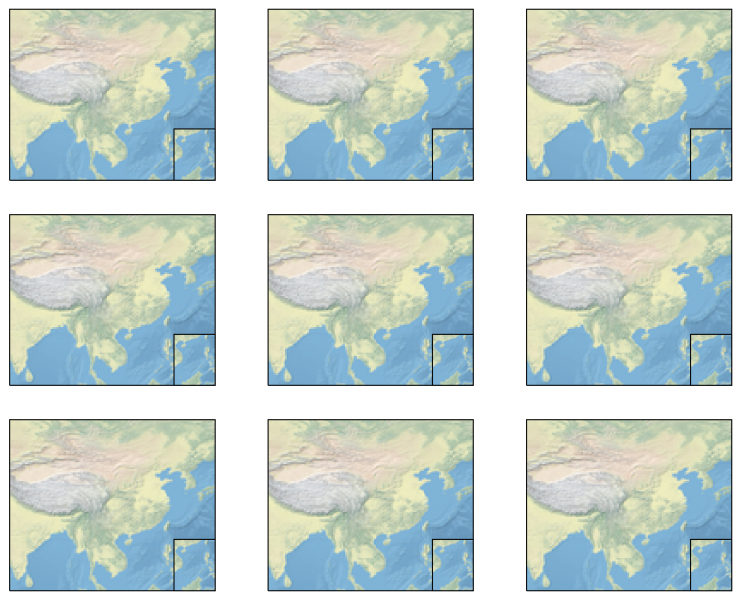

下午群里有人问到怎么在组图里插入南海小地图，试出来的方法总结如下。在公众号的很多画图教程里，南海小地图的 GeoAxes 都是通过 fig.add_axes([left, bottom, width, height]) 方法添加。为了控制小地图的大小、让它位于大地图的右下角并与边框对齐，需要手动调整 [left, bottom, width, height] 参数的值。这样不仅非常繁琐，并且在画组图时更是会让人无从下手。这里利用大地图在 figure 上的位置，根据这个参数按需求决定小地图的位置。
实现上是先用 get_position 方法获取大地图的位置，然后考虑到 GeoAxes 的 aspect_ratio 固定为 1，其经纬度范围决定好之前形状是未知的，所以等到小地图的绘图流程结束后，再等比例缩小其宽高，最后利用 set_position 方法移动到大地图的右下角。
这个方法的优点是需要调节的参数只有 shrink 一个，不再需要我们手动试错了。缺点是仅适用于方形边框的大地图，对于扇形边框恐怕还得手动设置，不知道坛友有没有别的方法。

1. import matplotlib.pyplot as plt

2. import matplotlib.transforms as mtransforms

3. import cartopy.crs as ccrs

4.

5. def adjust_sub_axes(ax_main, ax_sub, shrink):

6.     '''

7.     将ax_sub调整到ax_main的右下角. shrink指定缩小倍数.

8.     当ax_sub是GeoAxes时, 需要在其设定好范围后再使用此函数.

9.     '''

10.     bbox_main = ax_main.get_position()

11.     bbox_sub = ax_sub.get_position()

12.     # 使shrink=1时ax_main与ax_sub等宽或等高.

13.     if bbox_sub.width > bbox_sub.height:

14.         ratio = bbox_main.width / bbox_sub.width * shrink

15.     else:

16.         ratio = bbox_main.height / bbox_sub.height * shrink

17.     wnew = bbox_sub.width * ratio

18.     hnew = bbox_sub.height * ratio

19.     bbox_new = mtransforms.Bbox.from_extents(

20.         bbox_main.x1 - wnew, bbox_main.y0,

21.         bbox_main.x1, bbox_main.y0 + hnew

22.     )

23.     ax_sub.set_position(bbox_new)

24.

25. proj = ccrs.PlateCarree()

26. fig = plt.figure(figsize=(10, 8))

27. subplot_kw = {'projection': proj}

28. axes_main = fig.subplots(3, 3, subplot_kw=subplot_kw)

29. axes_sub = fig.subplots(3, 3, subplot_kw=subplot_kw)

30.

31. extents_main = [75, 135, 5, 55]

32. extents_sub = [105, 125, 0, 25]

33.

34. for ax_main, ax_sub in zip(axes_main.flat, axes_sub.flat):

35.     ax_main.set_extent(extents_main, crs=proj)

36.     ax_main.stock_img()

37.

38.     ax_sub.set_extent(extents_sub, crs=proj)

39.     ax_sub.stock_img()

40.     adjust_sub_axes(ax_main, ax_sub, shrink=0.3)

41.

42. plt.show()

复制代码

气象小白01

太棒了

Asofhknok

感谢lz，这是目前画九段线小图最好的方法之一了，另一个是用局部放大函数
