overlay 组图只有plot(0)成功叠加，不知道是什么原因

一顾留白

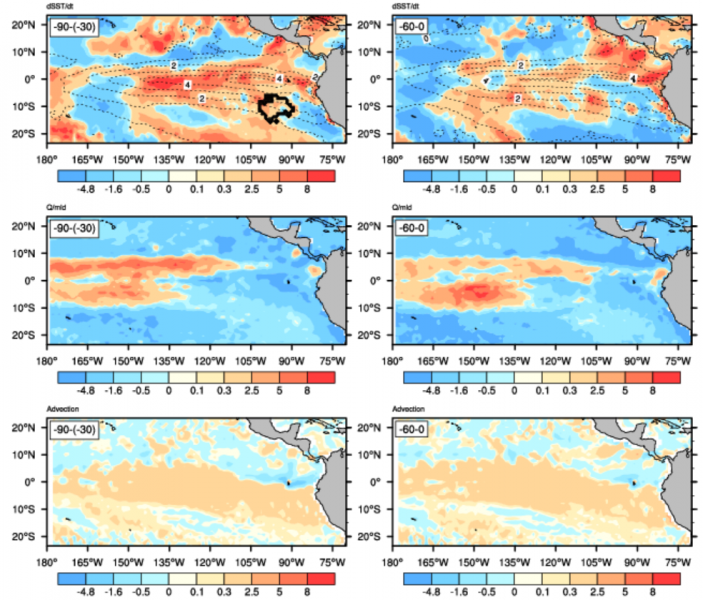

overlay画组图，plot(i)是contour_map,plot1、2和plotr叠加在plot(i)上，3种图的设置都是一样的，但只有plot(0)成功叠加了plotr（黑实线区域），不知道是什么原因，以下是相关脚本

  plot = new(6,graphic)
  wks = gsn_open_wks("eps","2")
  gsn_define_colormap(wks,"BlueDarkRed18")


  res                 = True
  res@gsnFrame = False
  res@gsnDraw = False
  res@lbLabelBarOn = True
  res@pmTickMarkDisplayMode = "Always"

  ;; 绘制的地图区域
  res@gsnAddCyclic = False
  res@mpLimitMode = "LatLon"
  res@mpMinLatF    = -23.5
  res@mpMaxLatF    = 23.5
  res@mpMinLonF    = 180
  res@mpMaxLonF    = 290
  res@mpCenterLonF = 235
  res@gsnLeftStringFontHeightF = 0.02
  res@pmLabelBarOrthogonalPosF = 0.15
  res@lbLabelFontHeightF = 0.02
  res@tmYROn = True
  res@tmYRLabelFontHeightF = 0.02
  res@mpFillOn               = True
  res@mpLandFillColor = "gray"
  res@mpGridSpacingF         = 10.     ;
  res@mpFillDrawOrder = "PreDraw"
  res@cnFillOn      = True
  res@cnLinesOn     = False
  res@cnLineLabelsOn = False
  res@cnInfoLabelOn = False
  res@lbLabelBarOn = True
;----------------------------------------------------------------------------------------------------------------------------

rel  = True
  rel@gsnFrame = False
  rel@gsnDraw = False
  rel@cnFillOn = False
  rel@cnLinesOn     = True
  rell = rel
  rel@cnLineLabelsOn = True
  rel@gsnAddCyclic = False
  rel@lbLabelBarOn = False
  rel@cnInfoLabelOn=False

  rel@cnLineThicknessF = 0.6
  rel@trGridType = "TriangularMesh"
  rel@cnLevelSpacingF=1
  rel@cnLineDashPattern = 2

  rell@cnLineThicknessF = 0.75
  rell@cnLineDashPattern = 0
  rell@cnLinesOn = True
  rell@cnLineLabelsOn = False


  plot(0) = gsn_csm_contour_map(wks,at(0,:,:),res)
  plot(1) = gsn_csm_contour_map(wks,at(1,:,:),res)


  res@gsnLeftString = "Q/mld"
  plot(2) = gsn_csm_contour_map(wks,a1(0,:,:),res)
  plot(3) = gsn_csm_contour_map(wks,a1(1,:,:),res)


  res@gsnLeftString = "Advection"
  plot(4) = gsn_csm_contour_map(wks,ad(0,:,:),res)
  plot(5) = gsn_csm_contour_map(wks,ad(1,:,:),res)

  plot1 = gsn_csm_contour(wks,at1(0,:,:),rel)
  plot2 = gsn_csm_contour(wks,at1(1,:,:),rel)

  overlay(plot(0),plot1)
  overlay(plot(1),plot2)

  rel@cnLineThicknessF = 0.66
  rel@cnLineDashPattern = 0
  rel@cnLinesOn = True
  rel@cnLineLabelsOn = False
plotr = gsn_csm_contour(wks,regiony,rel)

do i=0,5
overlay(plot(i),plotr)
end do



lles = True
lles@gsnPanelFigureStrings = (/"-90-(-30)","-60-0","-90-(-30)","-60-0","-90-(-30)","-60-0"/)
;lles@gsnPanelLabelBar = True
lles@amJust = "TopLeft"
gsn_panel(wks,(/plot/),(/3,2/),lles)

everglow

请问您现在解决了吗？我也遇到overlay的一些问题

一顾留白

everglow 发表于 2024-10-18 11:51
请问您现在解决了吗？我也遇到overlay的一些问题

我已经解决啦~

everglow

一顾留白 发表于 2024-10-18 19:16
我已经解决啦~

请问您是怎么解决的呀？可以分享一下吗？我也是显著性检验想overlay在相关的图上有60个子图，结果不太对

一顾留白

everglow 发表于 2024-10-20 10:18
请问您是怎么解决的呀？可以分享一下吗？我也是显著性检验想overlay在相关的图上有60个子图，结果不太对

我当时是因为叠加的图只设置了一个，导致后面的图没有叠加，你有60个子图的话应该需要do i=0,59  plotr(i)=...  end do, 需要叠加的图也得有60个才可以
