风向杆和风速不符

zdf2075 · 发表于 2022-11-3 10:04:58

您需要登录才可以下载或查看，没有帐号？立即注册

x

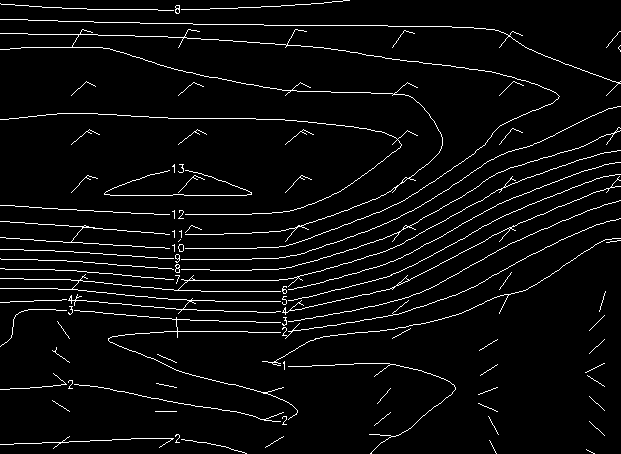

请教大神，我用u、v画出风向杆后，又把风速mag(u,v)画了出来，但是风向杆表达的速度和算出来的速度明显不符合啊，风向杆长横代表4，短横代表2。请教为什么会这样？

水月洞天 · 发表于 2022-11-6 20:38:16

我记得是要乘2.5

木木羊 · 发表于 2022-11-4 20:41:47

可以看看家园里river大佬的帖子-GrADS中关于画风向杆(barb)的一些补充说明

tvfantasy · 发表于 2022-11-5 18:09:07

grads默认的单位是节，要转换为米每秒，自行百度下系数。

qxsdjt · 发表于 2022-11-5 22:04:03

set gxout barb
d u*2.5;v*2.5

zdf2075 · 发表于 2022-11-6 10:35:25

qxsdjt 发表于 2022-11-5 22:04
set gxout barb
d u*2.5;v*2.5

对的，谢谢

zdf2075 · 发表于 2022-11-7 10:03:40

水月洞天发表于 2022-11-6 20:38
我记得是要乘2.5

是的，要乘以2.5
