MeteoInfoLab脚本示例：绘制彩色蝴蝶

MeteoInfo

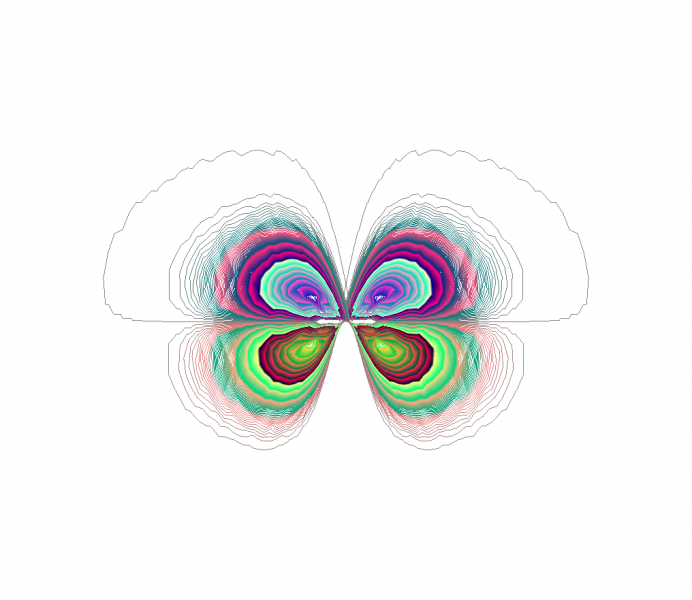

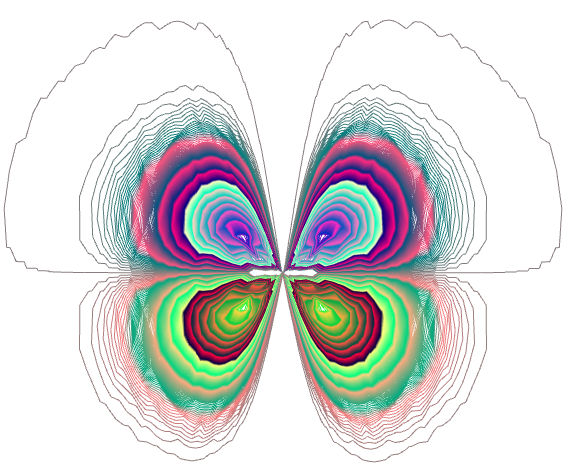

MeteoInfo 3.6.1版本对contourslice函数进行了升级，能够利用三维数据在曲面上绘制等值线切片，参考一个MATLAB代码用MeteoInfoLab脚本程序绘制彩色蝴蝶，主要包括构造三维数组V以及三维坐标X, Y, Z，并构造出二维曲面xsurf, ysurf, zsurf，最后利用contourslice函数绘制等值线切片图，为了增加等值线密度，等值线值划分成了1000等份。绘制出来的等值线图其实是三维图形，需要在特定的角度上看起来才像一只蝴蝶，因此用view函数来设置三维图形的视角。

1. x = arange(-5,5.1,0.1)

2. [X,Y,Z] = meshgrid(x, x, x)

3. V = Z*exp(-X**2-Y**2-Z**2)

4. [xsurf,ysurf] = meshgrid(x, x)

5. zsurf = xsurf**2-ysurf**2

6. ax = axes3d(clip_plane=False, axis=False)

7. view(135, 0)

8. contourslice(X,Y,Z,V,1000,xslice=xsurf,yslice=ysurf,zslice=zsurf,cmap='uniform')

x = arange(-5,5.1,0.1)<br /> [X,Y,Z] = meshgrid(x, x, x)<br /> V = Z*exp(-X**2-Y**2-Z**2)<br /> [xsurf,ysurf] = meshgrid(x, x)<br /> zsurf = xsurf**2-ysurf**2<br /> ax = axes3d(clip_plane=False, axis=False)<br /> view(135, 0)<br /> contourslice(X,Y,Z,V,1000,xslice=xsurf,yslice=ysurf,zslice=zsurf,cmap='uniform')
