关于 Matlab 算超前滞后相关

Hua_Zhang

关于超前滞后相关的算法程序的分享

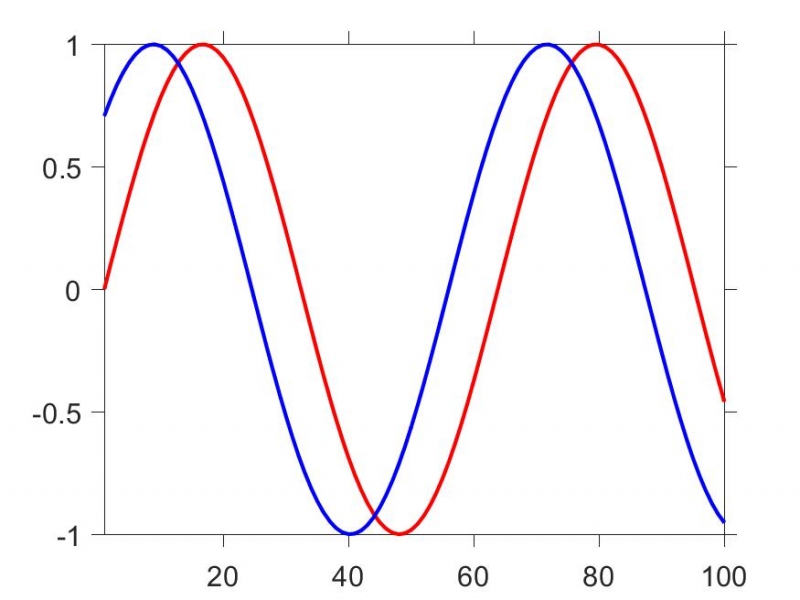

1. % 生成示例数据

2. clc;clear all;close all;

3. t = 0:0.1:10; % 时间点

4. signal1 = sin(t); % 第一个信号（正弦波）

5. signal2 = sin(t + pi/4); % 第二个信号（相位滞后正弦波）

6.

7. % 计算超前滞后相关性

8. max_lag = 100;%length(t) - 1; % 最大滞后值

9. [lagged_correlations, lag_range] = xcorr(signal1, signal2, max_lag, 'coeff');

10.

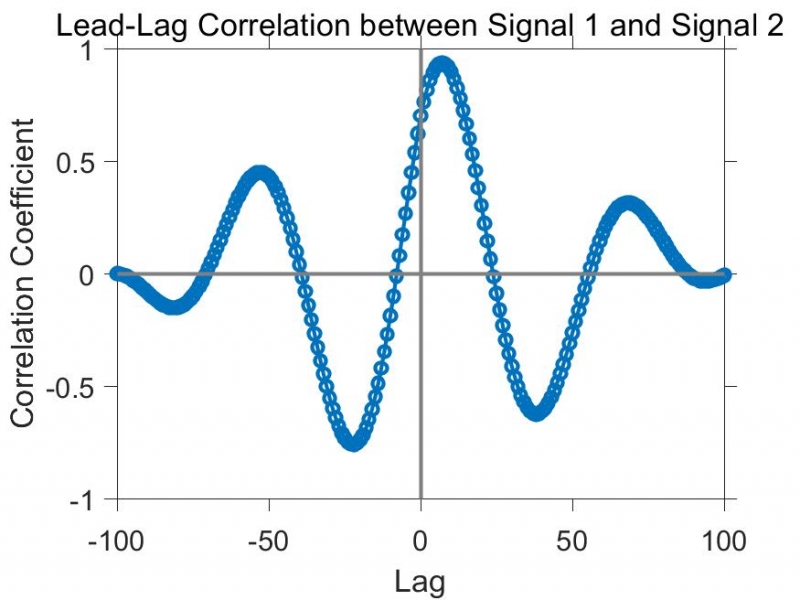

11. % 绘制超前滞后相关性图

12. figure

13. plot(lag_range, lagged_correlations, 'o-','linewidth',2)

14. hold on

15. plot([lag_range(1) lag_range(end)],[0 0],'color',[0.5 0.5 0.5],'linewidth',2);

16. plot([0 0],[-1 1],'color',[0.5 0.5 0.5],'linewidth',2);

17. xlabel('Lag')

18. ylabel('Correlation Coefficient')

19. title('Lead-Lag Correlation between Signal 1 and Signal 2')

20. set(gca,'ticklength',[0.02 0.01]);

21. set(gca,'tickdir','out','fontsize',20);

22. set(gca,'fontsize',15);

23.

24. % 找到最大超前滞后相关系数及其对应的超前/滞后位置

25. [max_correlation, max_idx] = max(lagged_correlations);

26. best_lag = lag_range(max_idx);

27.

28. fprintf('最大超前/滞后相关系数: %.4f\n', max_correlation);

29. fprintf('对应的超前/滞后位置: %d\n', best_lag);

复制代码
