用python绘制的风场图上的小圆圈是啥

dafage66

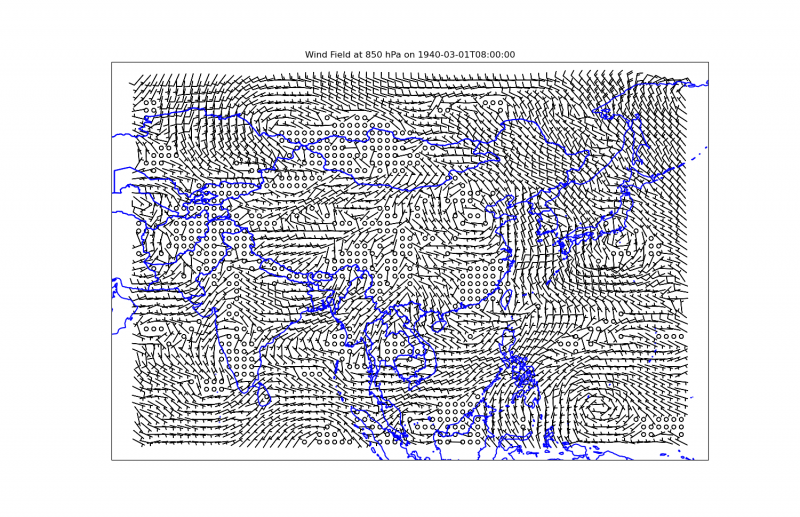

用python读取ERA5数据绘制风场图，上面的小圆圈是啥，请教各位大佬

付亚男

可以把它们理解为静风

当然严格上讲这些点位的风速并不一定是0
只是风速太小
在四舍五入之后不足以以 half barb 显示
所以标记为了圆圈

edwardli


登录/注册后可看大图

sizes=dict(spacing=0.15, height=0.5,width=0.12,emptybarb=0)
版本不一样。
现在的版本（我电脑上的3.4.3的matplotlib） 还需要 注释掉for index, angle in np.ndenumerate(angles):下面的第一个if块即可

            # If the vector magnitude is too weak to draw anything, plot an
            # empty circle instead
            #if empty_flag[index]:
                # We can skip the transform since the circle has no preferred
                # orientation
            #    barb_list.append(empty_barb)
            #    continue


PS. 图上的风太小了，应该是没有传递barb_increments参数，2m/s-4m/s-20m/s   默认的是5-10-50knots

dafage66

付亚男 发表于 2024-7-1 15:25
可以把它们理解为静风

当然严格上讲这些点位的风速并不一定是0

好的了解了

球求大人的球球

edwardli 发表于 2024-7-1 23:34
sizes=dict(spacing=0.15, height=0.5,width=0.12,emptybarb=0)
版本不一样。
现在的版本（我电脑上 ...

您好，使用sizes=dict(spacing=0.15, height=0.5,width=0.12,emptybarb=0)成功将圆圈隐掉了，但是如果想进一步显示风杆请问还有什么办法吗（quiver.py文件已增加if empty_flag[index]模块且注释掉了for index下的第一个if模块）？
