极射赤面投影下圆形地图边框的加粗和标签的调整（以北极为例）

喂喂喂卫生单位

最近在做和北极相关的分析，发现python画北极区域比MATLAB的m_map要麻烦不少。cartopy库虽然提供了极射赤面投影，但是不进一步从matplotlib中对地图进行调整的话，绘制出来的图仍是长方形的。
方→圆在网络上有很多代码，基本形式如下：

import numpy as np
import matplotlib.path as mpath
theta = np.linspace(0, 2*np.pi, 100)
center, radius = [0.5, 0.5], 0.5
verts = np.vstack([np.sin(theta), np.cos(theta)]).T
circle = mpath.Path(verts * radius + center)
fig_ax1.set_boundary(circle, transform=f3_ax1.transAxes)

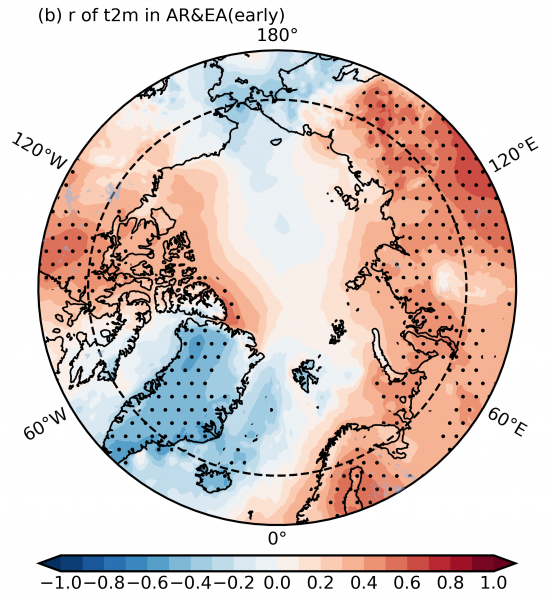

这样地图边框就是圆形的了。但由于我习惯给边框加粗，这样的代码无法满足我的要求。经过一段时间的尝试后我发现，利用matplotlib绘制曲线路径的命令，在框上再画一个更粗的框，从而实现我的想法，代码和示意图如下：

import numpy as np
import matplotlib.path as mpath
from matplotlib.patches import PathPatch
theta = np.linspace(0, 2*np.pi, 100)
center, radius = [0.5,0.5], 0.5
verts = np.vstack([np.sin(theta), np.cos(theta)]).T
circle = mpath.Path(verts * radius + center)
circle_patch = PathPatch(circle,transform=fig_ax1.transAxes
                         ,facecolor='none', edgecolor='k', linewidth=3)
fig_ax1.add_patch(circle_patch)
fig_ax1.set_boundary(circle, transform=fig_ax1.transAxes)

同时，matplotlib库默认给圆图打标签的方式并不友好，位于中轴的标签往往不是水平放置的。在网上找了很久也没找到在圆图调整标签角度的代码，于是我想了一个比较复杂的处理方法，供大家参考：

import matplotlib.ticker as mticker

g1=fig_ax1.gridlines(crs=ccrs.PlateCarree(),draw_labels=True,

                     color='none')

g1.xlocator = mticker.FixedLocator([-120,-60,60,120])

g1.ylocator = mticker.FixedLocator([0])

g1.xlabel_style = {'size': 16, 'color': 'black'}

g1.ylabel_style = {'size': 0, 'color': 'black'}

g2=fig_ax1.gridlines(crs=ccrs.PlateCarree(),draw_labels=True,

                     color='none')

g2.xlocator = mticker.FixedLocator([0])

g2.ylocator = mticker.FixedLocator([0])

g2.xlabel_style = {'size': 16, 'color': 'black','rotation':0,

                   'va':'top', 'ha':'center'}

g2.ylabel_style = {'size': 0, 'color': 'black'}

g3=fig_ax1.gridlines(crs=ccrs.PlateCarree(),draw_labels=True,

                     color='none')

g3.xlocator = mticker.FixedLocator([180])

g3.ylocator = mticker.FixedLocator([0])

g3.xlabel_style = {'size': 16, 'color': 'black','rotation':0,

                   'va':'bottom', 'ha':'center'}

g2.ylabel_style = {'size': 0, 'color': 'black'}

ZJY020620

好牛好牛，收藏了

灭火器

加粗很简单

1. ax.set_boundary(circle, transform=ax.transAxes)

2. ax.spines['geo'].set_linewidth(3)

复制代码

原图调整标签角度可以自己用经度换算，然后传给 Axes.text 方法的 rotation 参数。不过用 gridlines 的确更方便。

贫道敬孔

感谢楼主分享
