cinrad绘图剖面为何剖面线位置不准呢

slddbs


登录/注册后可看大图

def cinrad_plot_profile(file):

    f = cinrad.io.read_auto(file)
    rl = list(f.iter_tilt(230, "REF"))
    cr = cinrad.calc.quick_cr(rl)
    fig = PPI(cr, dpi=500, style="white", add_city_names=True)
    fig.geoax.scatter(
        x=122.34, y=30.3, s=200, c="r", marker="."
    )
    fig.settings["is_inline"] = False  # notebook模式下需要这一行，正常不需要
    vcs = cinrad.calc.VCS(rl)
    sec = vcs.get_section(start_cart=(121., 30.3), end_cart=(123., 30.3))  # 传入经纬度坐标
    # sec = vcs.get_section(start_polar=(113, 250), end_polar=(114, 28)) # 传入极坐标
    # 附加操作
    fig.plot_range_rings([50, 100, 150, 200, , color="white", linewidth=1)  # 用这个来画圈
    fig.gridlines(draw_labels=True, linewidth=1, color="white")  # 用这个来画经纬度网格线
    fig.plot_cross_section(sec, linecolor="red")
    fig(file_path.split('\\')[5]+"_plot_profile.png")

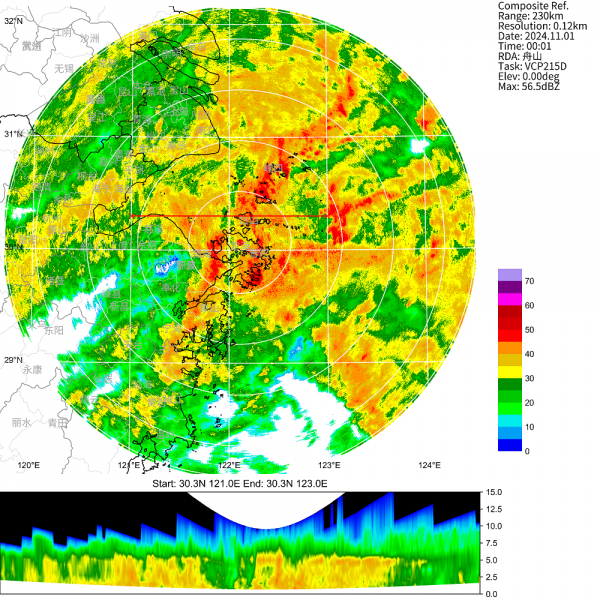

白线为30度，绘制30.3剖面为何跑北面去了

slddbs

上传的图，总是被吞啊，

slddbs

edwardli

上图为组合反射率（每个点上最大的），你也可以把下图中的从左到右，每个点（数组位置）上空垂直方向上的最大值找出来。肯定是一样的。只是你看到的垂直方向上弱回波较多（其实也有40-50的），而组合反射率上的强回波更强。
