平行四边形区域的垂直剖面该用什么画呢？

一大碗年糕

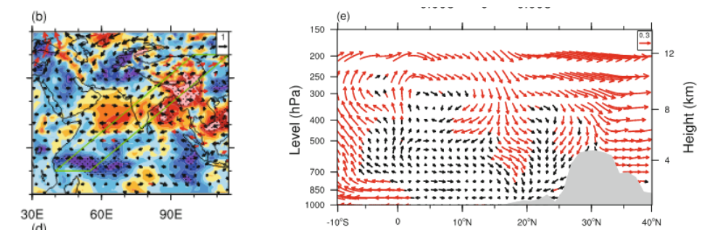

想请教一下大家，Python画左图里绿色平行四边形的垂直剖面环流该用什么比较方便呀？😂metpy的cross section好像只能画任意两点之间的剖面2025.9.20更新，添加平行四边形

1. from matplotlib.patches import Polygon as MplPolygon

2. import numpy as np

3. import math

4. import cartopy.crs as ccrs

5.

6. def add_parallelogram(ax, center_lon, center_lat, width_deg, height_deg, skew_deg=0.3,

7.                       angle_deg=0, edgecolor='blue', linewidth=2, linestyle='-',

8.                       zorder=2, label=None):

9.     """

10.     在 cartopy 地理坐标中添加一个平行四边形。

11.

12.     参数：

13.     - ax: cartopy axes

14.     - center_lon, center_lat: 中心经纬度

15.     - width_deg, height_deg: 平行四边形宽高（单位：度）

16.     - skew_deg: 水平方向的偏移量（控制平行四边形形状）

17.     - angle_deg: 绕中心顺时针旋转角度（度）

18.     - edgecolor, linewidth, linestyle: 样式

19.     """

20.     angle_rad = math.radians(angle_deg)

21.     dx, dy = width_deg / 2, height_deg / 2

22.

23.     # 定义平行四边形的四个角

24.     corners = [(-dx, -dy), (dx, -dy), (dx + skew_deg, dy), (-dx + skew_deg, dy)]

25.

26.     # 旋转 + 平移

27.     rotated_corners = []

28.     for x, y in corners:

29.         x_rot = x * math.cos(angle_rad) - y * math.sin(angle_rad) + center_lon

30.         y_rot = x * math.sin(angle_rad) + y * math.cos(angle_rad) + center_lat

31.         rotated_corners.append((x_rot, y_rot))

32.

33.     # 绘制

34.     poly = MplPolygon(rotated_corners, closed=True, edgecolor=edgecolor,

35.                       facecolor='none', linewidth=linewidth, linestyle=linestyle,

36.                       transform=ccrs.PlateCarree(), zorder=zorder, label=label)

37.     ax.add_patch(poly)

38.     return poly


复制代码

一大碗年糕

用rioxarray可以实现

tosaka

一大碗年糕 发表于 2025-6-23 12:58
用rioxarray可以实现

大佬用的哪个函数实现的

一大碗年糕

tosaka 发表于 2025-7-31 09:45
大佬用的哪个函数实现的

自己定义区域，然后用rixarray的clip截取

1. import rioxarray as rio

2. def get_rotated_rectangle_polygon(center_lon, center_lat, width_deg, height_deg, angle_deg):

3.     angle_rad = math.radians(angle_deg)

4.     dx, dy = width_deg / 2, height_deg / 2

5.     offsets = [(-dx, -dy), (dx, -dy), (dx, dy), (-dx, dy)]

6.     corners = []

7.     for ox, oy in offsets:

8.         x_rot = ox * math.cos(angle_rad) - oy * math.sin(angle_rad) + center_lon

9.         y_rot = ox * math.sin(angle_rad) + oy * math.cos(angle_rad) + center_lat

10.         corners.append((x_rot, y_rot))

11.     return Polygon(corners)

12.

13. AR = AR.rio.write_crs("EPSG:4326")  # 明确是地理坐标

14.

15. polygon_B = get_rotated_rectangle_polygon(127, 38, 4, 8, 25)  # 朝鲜半岛区域

16. gdf_B = gpd.GeoDataFrame({"geometry": [polygon_B]}, crs="EPSG:4326")

17. AR_B = AR.rio.clip(gdf_B.geometry, gdf_B.crs, drop=True)

18. AR_B = mo.AreaWeightMean(AR_B)

19. AR_B = mo.Standardization(AR_B)

20. AR_B.plot(label=region[re])


复制代码

tosaka

{:5_213:}

一大碗年糕

更新一下
