Java二次开发出图有偏差

zhangbote

Java二次开发遇到了问题，求教一下。。。

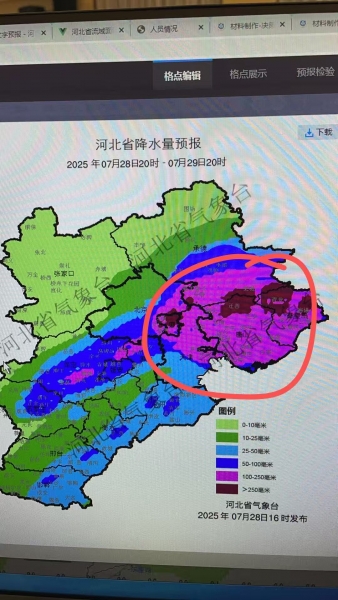

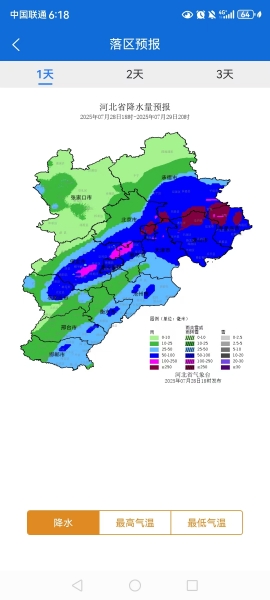

绘制降水图的时候，某个位置的降水量本身应该是大于100mm，绘制粉色的，但是却绘制了小于100mm的蓝色。我查询了区域内多个点位的数据，确实是大于100mm。因为数据是逐小时的，下个小时就又绘制上粉色了，上个小时也是粉色。数据差距并不大

MeteoInfo

可以把出现问题的数据和代码共享出来，才有可能有针对性的找到问题并改进。

山水美不美

可以检查下离散点的降水插值后的结果，是不是极值点的雨量值小于100了，插值结果有可能与极值点的值出现偏差。

zhangbote

MeteoInfo 发表于 2025-8-21 16:41
可以把出现问题的数据和代码共享出来，才有可能有针对性的找到问题并改进。

数据不太好分享是多个1公里的格点数据累加的结果。我想了解一下，使用格点数据绘图的时候，是否也会内置先插值一下？完整的绘图Util的代码如下

1. @Component

2. @AllArgsConstructor

3. public class RollRainMeteoUtils {

4.

5.     private LocalFileProp fileProp;

6.

7.     public String createPngByGrid(MeteoDataVO info, GridData grid, String outputPath, String outputName, String timeTitle, String publishTitle) throws Exception {

8.         if (!outputPath.endsWith("/")) {

9.             outputPath += "/";

10.         }

11.

12.         VectorLayer hebeiMap = this.createMapLayer(fileProp.getShpPath() + "hebei(1).shp");

13.         hebeiMap.setLayerName("jjjMap");

14.         VectorLayer nameMap = MapDataManage.readMapFile_ShapeFile(fileProp.getShpPath() + "county.shp");

15.         // 描述地图边界线

16.         PolygonBreak pb = (PolygonBreak) nameMap.getLegendScheme().getLegendBreak(0);

17.         // 是否设置填充

18.         pb.setDrawFill(false);

19.         pb.setDrawOutline(false);

20.         checkCityName(hebeiMap);

21.         checkCountyName(nameMap);

22.         // 读取色阶

23.         LegendScheme als = this.createLegendScheme(info.getLegendValues(), info.getColorStrArr(), grid.getDoubleMissingValue());

24.         // 绘制图层

25.         VectorLayer layer = DrawMeteoData.createShadedLayer(grid, als, "", "", false);

26.         layer.setMaskout(true);

27.         // 创建视图

28.         MapView view = new MapView();

29.         // 叠加图层

30.         view.addLayer(layer);

31.         view.addLayer(hebeiMap);

32.         view.addLayer(nameMap);

33.

34.         // 叠加图层

35.         if (info.getIfZoom()) {

36.             if (info.getZoomXY() != null && info.getZoomXY().length != 0) {

37.                 view.zoomToExtentLonLatEx(new Extent(info.getZoomXY()[0], info.getZoomXY()[1], info.getZoomXY()[2], info.getZoomXY()[3]));

38.             }

39.         }

40.         // 改变投影

41.         String projStr = "+datum=WGS84 +a=6378137.0 +rf=298.257223563 +proj=longlat +ellps=WGS84 ";

42.         // String projStr = "+proj=merc +lon_0=0 +k=1 +x_0=0 +y_0=0 +R=6378137 +units=m +no_defs";

43.         ProjectionInfo aProjInfo = ProjectionInfo.factory(projStr);

44.         view.projectLayers(aProjInfo);

45.

46.         // 视图设置

47.         MapLayout layout = new MapLayout();

48.         // 获取地图框

49.         MapFrame frame = layout.getActiveMapFrame();

50.

51.         frame.setMapView(view);

52.         view.setAntiAlias(false);

53.         layout.setAntiAlias(false);

54.         Extent extent = view.getExtent();

55.         int rectangleWidth = info.getPngSize() == 0 ? 800 : info.getPngSize();

56.         int rectangleHeight = (int) (rectangleWidth * 1D / extent.getWidth() * extent.getHeight());

57.         Rectangle rectangle = new Rectangle(rectangleWidth, rectangleHeight);

58.

59.         // 设置地图区域大小和外边距

60.         int width = rectangle.width;

61.         int height = rectangle.height;

62.

63.         // 设置页面边界

64.         int left = 20;

65.         int right = 20;

66.         int top = 100;

67.         int bottom = 100;

68.         layout.setPageBounds(new Rectangle(0, 0, width + left + right, height + top + bottom));

69.         MapView mapView = frame.getMapView();

70.         mapView.getMaskOut().setMask(true);

71.         mapView.getMaskOut().setMaskLayer(hebeiMap.getLayerName());

72.         // 图形边框

73.         frame.setDrawNeatLine(false);

74.         frame.setDrawGridLabel(false);

75.         // 设置布局边界

76.         frame.setLayoutBounds(new Rectangle(left, top, width, height));

77.         // 绘制网格刻度线

78.         frame.setDrawGridLine(false);

79.         // 设置网格间隔值

80.         frame.setBackColor(new Color(255, 255, 255));

81.         layout.setPageBackColor(new Color(255, 255, 255));

82.

83.         // this.setLegend(layout, layer, height);

84.

85.         FileUtils.forceMkdir(new File(outputPath));

86.

87.         String totalPath = outputPath + outputName;

88.         // 将字符串路径转换为 Path 对象

89.         Path path = Paths.get(totalPath);

90.         if (Files.exists(path)) {

91.             System.out.println(totalPath + " 文件存在，正在删除...");

92.             // 删除文件

93.             Files.delete(path);

94.         }

95.         layout.exportToPicture(totalPath);

96.         this.addBaseInfo(totalPath, timeTitle, publishTitle);

97.         return totalPath;

98.     }

99.

100.     private void addBaseInfo(String pngPath, String timeTitle, String publishTitle) throws Exception {

101.         // 读取原始的PNG图片

102.         File file = new File(pngPath);

103.         BufferedImage image = ImageIO.read(file);

104.         int width = image.getWidth();

105.         int height = image.getHeight();

106.

107.         // 创建Graphics2D对象

108.         Graphics2D g2d = image.createGraphics();

109.         // 启用抗锯齿

110.         g2d.setRenderingHint(RenderingHints.KEY_ANTIALIASING, RenderingHints.VALUE_ANTIALIAS_ON);

111.

112.         this.addCenterContent(g2d, "河北省降水量预报", Color.BLACK,

113.                 getChineseFont(30),

114.                 width, 40);

115.

116.         this.addCenterContent(g2d, timeTitle, Color.BLACK,

117.                 getChineseFont(20),

118.                 width, 70);

119.

120.         this.addContent(g2d, "图例（单位：毫米）", Color.BLACK,

121.                 getChineseFont(15), 470, 750);

122.

123.         this.addContent(g2d, "雨", Color.BLACK,

124.                 getChineseFont(15), 470, 795);

125.         this.addContent(g2d, "雨夹雪或", Color.BLACK,

126.                 getChineseFont(15), 590, 780);

127.         this.addContent(g2d, "雨转雪", Color.BLACK,

128.                 getChineseFont(15), 590, 795);

129.         this.addContent(g2d, "雪", Color.BLACK,

130.                 getChineseFont(15), 710, 795);

131.

132.         this.addContent(g2d, publishTitle, Color.BLACK,

133.                 getChineseFont(17), 520, 960);

134.

135.         // 释放Graphics2D对象

136.         g2d.dispose();

137.

138.         BufferedImage newImage = this.addLegend(image, LegendUtil.createRainSnowLegend());

139.         // 保存新的图片到文件

140.         File outputfile = new File(pngPath);

141.         File parentFile = outputfile.getParentFile();

142.         if (!parentFile.exists()) {

143.             parentFile.mkdirs();

144.         }

145.         if (outputfile.exists()) {

146.             outputfile.delete();

147.         }

148.         ImageIO.write(newImage, "png", outputfile);

149.     }

150.

151.     /**

152.      * 添加图例

153.      * @param baseImage 底图

154.      * @param legendImage 图例

155.      * @return

156.      */

157.     private BufferedImage addLegend(BufferedImage baseImage, BufferedImage legendImage) {

158.         int width = baseImage.getWidth();

159.         int height = baseImage.getHeight();

160.         BufferedImage newImage = new BufferedImage(width, height, BufferedImage.TYPE_INT_ARGB);

161.         Graphics2D newG2d = newImage.createGraphics();

162.

163.         // 绘制底层图像

164.         newG2d.drawImage(baseImage, 0, 0, null);

165.

166.         // 计算图例的位置（右下角）

167.         int overlayX = width - legendImage.getWidth() - 50;

168.         int overlayY = height - legendImage.getHeight() - 115;

169.

170.         // 绘制图例图像

171.         newG2d.drawImage(legendImage, overlayX, overlayY, null);

172.

173.         newG2d.dispose();

174.         return newImage;

175.     }

176.

177.     /**

178.      * 图片图例

179.      * @param values 图例范围数据

180.      * @param colorStrArr 颜色RGB码值

181.      * @return 图例

182.      */

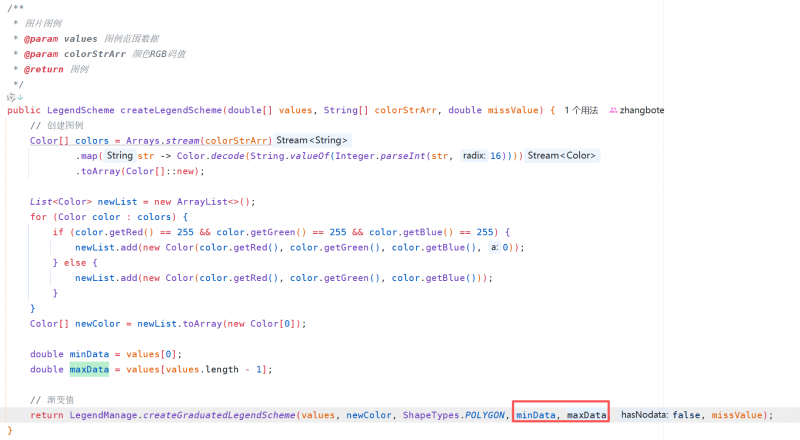

183.     public LegendScheme createLegendScheme(double[] values, String[] colorStrArr, double missValue) {

184.         // 创建图例

185.         Color[] colors = Arrays.stream(colorStrArr)

186.                 .map(str -> Color.decode(String.valueOf(Integer.parseInt(str, 16))))

187.                 .toArray(Color[]::new);

188.

189.         List<Color> newList = new ArrayList<>();

190.         for (Color color : colors) {

191.             if (color.getRed() == 255 && color.getGreen() == 255 && color.getBlue() == 255) {

192.                 newList.add(new Color(color.getRed(), color.getGreen(), color.getBlue(), 0));

193.             } else {

194.                 newList.add(new Color(color.getRed(), color.getGreen(), color.getBlue()));

195.             }

196.         }

197.         Color[] newColor = newList.toArray(new Color[0]);

198.

199.         double minData = values[0];

200.         double maxData = values[values.length - 1];

201.

202.         // 渐变值

203.         return LegendManage.createGraduatedLegendScheme(values, newColor, ShapeTypes.POLYGON, minData, maxData, false, missValue);

204.     }

205.

206.     /**

207.      * 创建地图

208.      * @param mapPath 地图路径

209.      * @return 地图layer

210.      * @throws Exception

211.      */

212.     public VectorLayer createMapLayer(String mapPath) throws Exception {

213.         // 读取地图

214.         VectorLayer map = MapDataManage.readMapFile_ShapeFile(mapPath);

215.

216.         // 描述地图边界线

217.         PolygonBreak pb = (PolygonBreak) map.getLegendScheme().getLegendBreak(0);

218.         // 是否设置填充

219.         pb.setDrawFill(false);

220.         // 设置轮廓大小

221.         pb.setOutlineSize(2f);

222.         // 设置轮廓颜色

223.         pb.setOutlineColor(Color.black);

224.

225.         return map;

226.     }

227.

228.     /**

229.      * 设置图例

230.      * @param layout 视图

231.      * @param layer 图层

232.      * @param height 图例高度

233.      */

234.     public void setLegend(MapLayout layout, VectorLayer layer, int height) {

235.         // 设置图例

236.         Rectangle bounds = layout.getActiveMapFrame().getLayoutBounds();

237.         LayoutLegend legend = layout.addLegend(bounds.x + 150, bounds.y + bounds.height + 40);

238.         legend.setLegendStyle(LegendStyles.BAR_HORIZONTAL);

239.         legend.setHeight(30);

240.         legend.setWidth(bounds.width - 150);

241.         legend.setLegendLayer(layer);

242.     }

243.

244.     private void checkCityName(VectorLayer nameMap) {

245.         AttributeTable attributeTable = nameMap.getAttributeTable();

246.         DataTable table = attributeTable.getTable();

247.         int rowCount = table.getRowCount();

248.         for (int i = 0; i < rowCount; i++) {

249.             Object oldNameObj = table.getValue(i, "NAME");

250.             String oldName = String.valueOf(oldNameObj);

251.             if (oldName.contains("aaa")) {

252.                 table.setValue(i, "NAME", "雄安新区");

253.             }

254.         }

255.

256.         attributeTable.setTable(table);

257.         nameMap.setAttributeTable(attributeTable);

258.

259.         LabelSet ls = new LabelSet();

260.         ls.setFieldName("NAME");

261.         ls.setLabelFont(new Font("黑体", Font.PLAIN, 18));

262.         nameMap.setLabelSet(ls);

263.         nameMap.addLabels();

264.     }

265.

266.     private void checkCountyName(VectorLayer nameMap) {

267.         AttributeTable attributeTable = nameMap.getAttributeTable();

268.         DataTable table = attributeTable.getTable();

269.         int rowCount = table.getRowCount();

270.         for (int i = 0; i < rowCount; i++) {

271.             Object oldNameObj = table.getValue(i, "XZQMC");

272.             String oldName = String.valueOf(oldNameObj);

273.             String newName = oldName.replace("满族自治县", "")

274.                     .replace("回族自治县", "")

275.                     .replace("蒙古族自治县", "")

276.                     .replace("鹰手营子矿区", "")

277.                     .replace("井陉矿区", "")

278.                     .replace("渤海新区", "")

279.                     .replace("芦台县", "")

280.                     .replace("滦 县", "")

281.                     .replace("汉沽管理区", "");

282.             table.setValue(i, "XZQMC", newName);

283.         }

284.         attributeTable.setTable(table);

285.         nameMap.setAttributeTable(attributeTable);

286.

287.         LabelSet ls = new LabelSet();

288.         ls.setFieldName("XZQMC");

289.         ls.setLabelFont(new Font("宋体", Font.PLAIN, 10));

290.         ls.setLabelColor(Color.GRAY);

291.         nameMap.setLabelSet(ls);

292.         nameMap.addLabels();

293.     }

294.

295.     /**

296.      * 添加居中文字

297.      * @param g2d 图片

298.      * @param content 文字内容

299.      * @param color 颜色

300.      * @param font 字体

301.      * @param width 横向宽度

302.      * @param y y的位置

303.      */

304.     private void addCenterContent(Graphics2D g2d, String content, Color color, Font font, int width, int y) {

305.         g2d.setFont(font);

306.         g2d.setColor(color);

307.         FontMetrics fm = g2d.getFontMetrics();

308.         // 设置文字位置和内容

309.         int x = width / 2 - fm.stringWidth(content) / 2;

310.         // 绘制文字

311.         g2d.drawString(content, x, y);

312.     }

313.

314.     /**

315.      * 添加文字

316.      * @param g2d 图片

317.      * @param content 文字内容

318.      * @param color 颜色

319.      * @param font 字体

320.      * @param x x的位置

321.      * @param y y的位置

322.      */

323.     private void addContent(Graphics2D g2d, String content, Color color, Font font, int x, int y) {

324.         g2d.setFont(font);

325.         g2d.setColor(color);

326.         // 绘制文字

327.         g2d.drawString(content, x, y);

328.     }

329.

330.     /**

331.      * 获取中文字体

332.      * @return

333.      */

334.     private Font getChineseFont(int size){

335.         return new Font("宋体", Font.PLAIN, size);

336.     }

337.

338. }

复制代码

zhangbote

山水美不美 发表于 2025-8-23 17:23
可以检查下离散点的降水插值后的结果，是不是极值点的雨量值小于100了，插值结果有可能与极值点的值出现偏 ...

使用GridData格点数据进行绘图的时候，是否也会再内置调用插值算法，然后再进行绘图

山水美不美

zhangbote 发表于 2025-8-25 09:08
使用GridData格点数据进行绘图的时候，是否也会再内置调用插值算法，然后再进行绘图

插值是单独调用的吧，已经是网格数据，不会再内插值。没有研究过王老师的代码，我猜的，因为我自己写等值线（面）追踪功能，插值是分开的。不过，你可以问问王老师。

zhangbote

山水美不美 发表于 2025-8-25 09:54
插值是单独调用的吧，已经是网格数据，不会再内插值。没有研究过王老师的代码，我猜的，因为我自己写等值 ...

好的，感谢。

MeteoInfo

zhangbote 发表于 2025-8-25 09:08
使用GridData格点数据进行绘图的时候，是否也会再内置调用插值算法，然后再进行绘图

格点数据不用再插值了

zhangbote

MeteoInfo 发表于 2025-8-25 10:23
格点数据不用再插值了

还有疑问，创建图例的时候，要传入的最大、最小值应该如何定义呢？我一般都是直接取图例中的最小值和最大值。

创建图例的方法

zhangbote

MeteoInfo 发表于 2025-8-25 10:23
格点数据不用再插值了

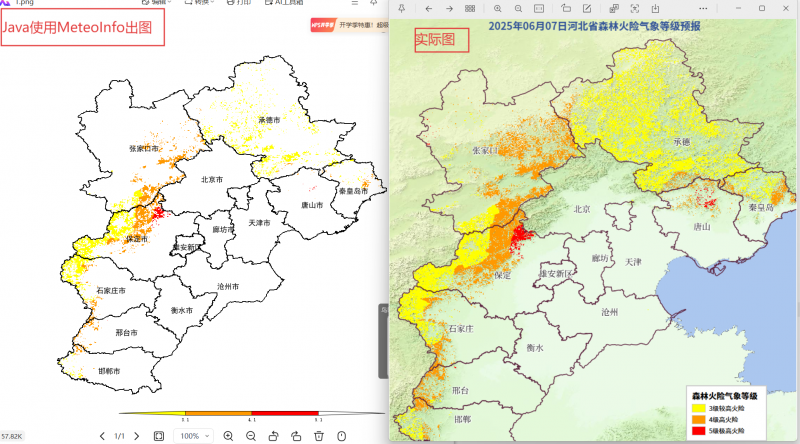

老师，还有一个问题。我使用一个json格点数据进行绘图，但是绘制的图和实际对比，出入较大，少很多点位。这个有办法解决吗？

对比图

1.json (1.9 MB, 下载次数: 1)

5 天前 上传

点击文件名下载附件
格点json文件
