请教关于ERA5资料绘制地面图出图问题

hbl1021 · 发表于 2020-9-2 21:36:41

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

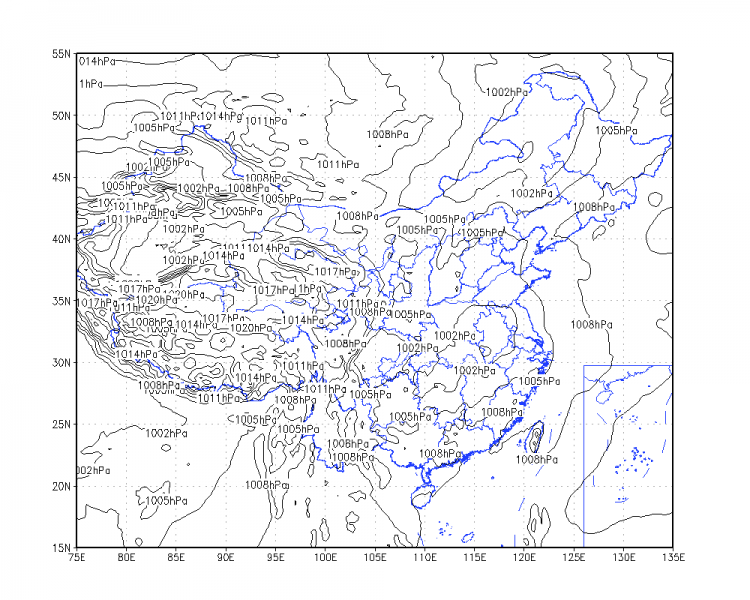

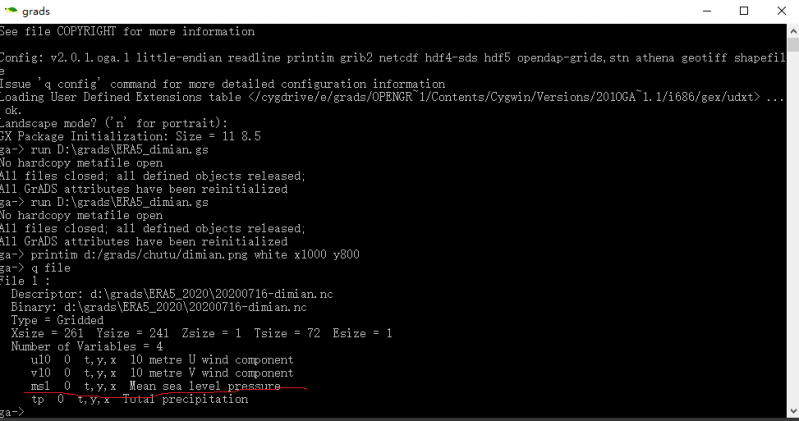

使用ERA5资料绘制地面图时，线条特别乱，没法用，变量下载里选的是Mean sea level pressure ，不知道对不对，求大神指点迷津。

苏拉苏拉 · 发表于 2020-9-3 14:12:28

看上去没啥问题，要是嫌难看，可以把线条画稀疏点，加个平滑之类的，都可以。

hbl1021 · 发表于 2020-9-3 22:57:47

苏拉苏拉发表于 2020-9-3 14:12
看上去没啥问题，要是嫌难看，可以把线条画稀疏点，加个平滑之类的，都可以。

试过插值和平滑了，还是一样，线条都是弯弯扭扭的

coliane · 发表于 2020-9-8 13:49:22

...地表气压场？？
青藏高原那块都是1000你觉得可能吗。。
这种再分析资料的气压是不考虑地形因素的，你得用地表气压值把那些海拔高的地表气压订正

hbl1021 · 发表于 2020-9-8 20:40:47

coliane 发表于 2020-9-8 13:49
...地表气压场？？
青藏高原那块都是1000你觉得可能吗。。
这种再分析资料的气压是不考虑地形因素的，你 ...

这个我倒是没注意，之前用的NECP资料出的海平面气压图还是挺正常的，就是这个欧洲的资料显示的不好

苏拉苏拉 · 发表于 2020-9-9 17:02:34

coliane 发表于 2020-9-8 13:49
...地表气压场？？
青藏高原那块都是1000你觉得可能吗。。
这种再分析资料的气压是不考虑地形因素的，你 ...

海平面气压诶，不是地表气压场，1000正常

苏拉苏拉 · 发表于 2020-9-9 17:09:48

hbl1021 发表于 2020-9-3 22:57
试过插值和平滑了，还是一样，线条都是弯弯扭扭的

插值？我的意思是，你图里隔3hPa一条线所以密密麻麻，你换成隔10hPa画试试，估计会好看很多

hbl1021 · 发表于 2020-9-9 17:26:06

苏拉苏拉发表于 2020-9-9 17:09
插值？我的意思是，你图里隔3hPa一条线所以密密麻麻，你换成隔10hPa画试试，估计会好看很多

刚试过隔10hpa的话图上一共就没有几根线了，我再摸索摸索，感谢指导

珮瑶瑶 · 发表于 2021-2-9 16:45:02

大佬 gs文件能够分享一下吗

hbl1021 · 发表于 2021-2-10 07:53:26

珮瑶瑶发表于 2021-2-9 16:45
大佬 gs文件能够分享一下吗

'reinit'
'sdfopen d:\grads\ERA5_2020\20200716-dimian.nc'

'set display color white'
'c'
'set grads off'
'set grid on'
'set mpdset cnhimap cnscs'
'set map 4 1 1'
'set csmooth on'

'set lon 75 135'
'set lat 15 55'
'set time 18z17jul2020'

'set ccolor 1'
'set cthick 4'
'set clab %.2f'
'set clab %ghPa'
'set cint 2.5'
'd msl/100'
