vor剖面对感觉不对 不好意思 重新发下

zz460908990

'reinit'
'open D:/grads/gs/202007.ctl'
i=20
while(i<=40)
'set t 'i''
'q time'
aa=subwrd(result,3)
hour=substr(aa,1,2)
day=substr(aa,4,2)
month=substr(aa,6,3)
year=substr(aa,9,12)
'set mpdset cnworld'
'set map 1 1 4'
'set grads off'
'set lev 1000 200'
'set parea 1.5 10.5 1 8'
'set zlog off'
'define div=hdivg(ugrdprs,vgrdprs)*100000'
'define vor=hcurl(ugrdprs,vgrdprs)'
'set lat 42.6'
'set lon 123.4 124'
'set gxout shaded'
'set annot 1 3'
'set csmooth on'
'set clab on'
*'d vvelprs'
'd vor'
'cbarn'
'set gxout contour'
'set cthick 5'
*'d vvelprs'
'd vor'
'draw title vor 'year''month''day''hour''
'printim D:/grads/gs/202007/vor'year''month''day''hour'.png white x1000 y1000'
'c'
i=i+1
endwhile
;

river

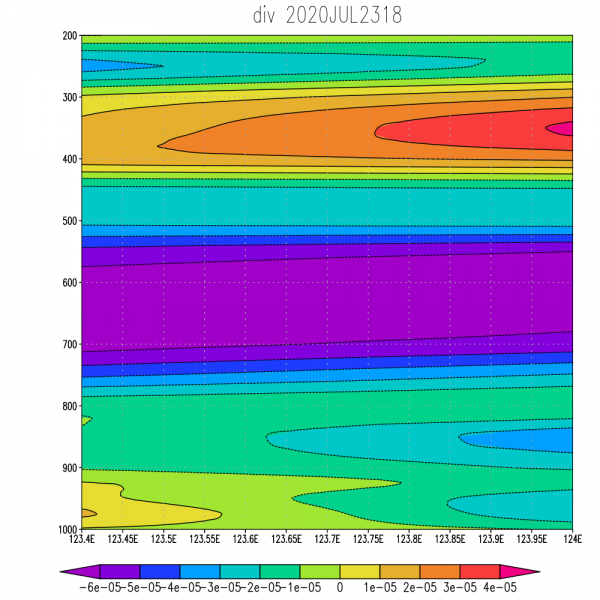

你给的图片标题是 div ，然后你问的是 vor ，这也太神了吧？而且为什么要set zlog off ？

zz460908990

river 发表于 2020-9-19 12:14
你给的图片标题是 div ，然后你问的是 vor ，这也太神了吧？而且为什么要set zlog off ？

你好 我的意思这两个都是这样的 不知道为什么 set zlog on 也不行 感觉为什么和正常不一样呢 图横过来了

river

zz460908990 发表于 2020-9-19 12:20
你好 我的意思这两个都是这样的 不知道为什么 set zlog on 也不行 感觉为什么和正常不一样呢 图横过来了

计算过程看着好像也没啥问题······

zz460908990

river 发表于 2020-9-19 14:27
计算过程看着好像也没啥问题······

但看着不太像呢。。。

苏拉苏拉

123.4到124，这么短的一段经度距离画垂直散度和涡度剖面，图看着奇怪也正常吧

river

苏拉苏拉 发表于 2020-9-25 16:19
123.4到124，这么短的一段经度距离画垂直散度和涡度剖面，图看着奇怪也正常吧

你说的对，我还没注意，就这么点儿距离啊

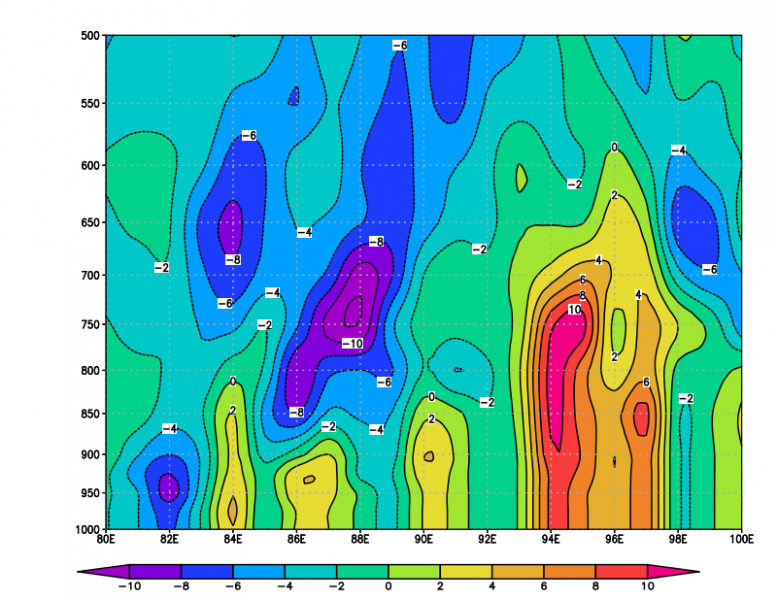

movlan

拿去
***********************************
'reinit'
'open f:/data/z25/fn202005.ctl'

'set mpdset cnworld'
'set map 1 1 4'
'set grads off'
'set lev 1000 500'
'set parea 1.5 10.5 1 8'
'set zlog on'
'define b=hcurl(UGRDprs,vGRDprs)*100000'
'set lat 45'
'set lon 80 100'
'set gxout shaded'
'set annot 1 3'
'set csmooth on'
'set clab on'
'd b'
'cbarn'
'set gxout contour'
'set cthick 5'
'd b'

'printim f:/data/z25/vor.png white'

;
