图做出来无经纬度，想请教一下原因

Tirpitz

使用全球地形起伏模型(ETOPO2)的数据想要绘制地形等高线，但是使用gsn_csm_contour_map最后得到的图上没有经纬度，请问是什么原因呢？

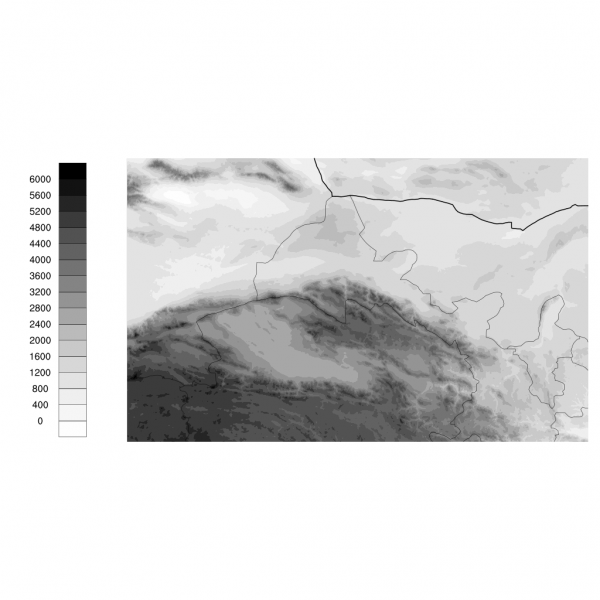

原始文件信息、部分代码以及样图如下。

原始文件信息：

1. #ETOPO2v2g_f4.nc

2. dimensions:

3.         x = 10801 ;

4.         y = 5401 ;

5. variables:

6.         float x(x) ;

7.                 x:long_name = "x" ;

8.                 x:actual_range = -180., 180. ;

9.         float y(y) ;

10.                 y:long_name = "y" ;

11.                 y:actual_range = -90., 90. ;

12.         float z(y, x) ;

13.                 z:long_name = "z" ;

14.                 z:_FillValue = NaNf ;

15.                 z:actual_range = -10722.f, 8046.f ;

16.

17. // global attributes:

18.                 :Conventions = "COARDS" ;

19.                 :title = "z" ;

20.                 :history = "grdreformat ETOPO2v2g_GMT_int.grd ETOPO2v2g_GMT_flt2.grd" ;

21.                 :node_offset = 0 ;

22. }

复制代码

绘图代码：

1. begin

2. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl"

3. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_csm.ncl"

4. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/contributed.ncl"

5. load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/shea_util.ncl"

6. load "$NCARG_ROOT/lib/ncarg/nclscripts/esmf/ESMF_regridding.ncl"

7. load "$NCARG_ROOT/lib/ncarg/nclscripts/contrib/ut_string.ncl"

8.

9. ;选定范围

10.                 f2 = addfile("ETOPO2v2g_f4.nc","r")

11.                 z = f2->z((2700+34*30):(2700+44*30),(5400+87*30):(5400+108*30))

12.                 y = f2->lat((2700+34*30):(2700+44*30))

13.                 x = f2 ->lon((5400+87*30):(5400+108*30))

14. ;为二维数组z添加属性

15.                 z!0 = "lat"

16.                 z!1 = "lon"

17.                 x@units = "degrees_east"

18.                 y@units = "degrees_north"

19.                 z&lat = y

20.                 z&lon = x

21.                 z&lat@units = "degrees_north"

22.                 z&lon@units = "degrees_east"

23.

24.                 wks = gsn_open_wks("png","2018_uv10")

25.

26. ;set basic resource

27.         res                = True

28.         res@gsnDraw        = False

29.         res@gsnFrame       = False

30.         res@gsnMaximize    = True

31.

32.                 res@gsnLeftString  = ""

33.                 res@gsnRightString = ""

34.                 res@vpWidthF       = 0.6           ;窗口大小

35.                 res@vpHeightF      = 0.4

36.         res@pmLabelBarOrthogonalPosF = 0.05

37.

38. ;------Topography

39.                 ret = res

40.                 ret@cnFillOn = True

41.                 ret@cnLinesOn = False

42.                 ret@cnFillPalette = "MPL_Greys"

43.

44.                 ret@mpDataBaseVersion                        = "MediumRes"

45.         ret@mpOutlineOn                                        = True

46.                 ret@mpDataSetName                                = "Earth..4"

47.                 ret@mpOutlineSpecifiers                        = (/"China:states","Gansu"/)

48.         ret@mpGeophysicalLineThicknessF        = 3

49.         ret@mpNationalLineThicknessF        = 3

50.                 ret@mpFillDrawOrder                                = "PostDraw"

51.                 ret@mpFillOn                                        = False

52.                 ret@mpProjection                = "mercator"

53.                 ret@mpLimitMode                 = "Corners"

54.                 ret@mpFillAreaSpecifiers                = (/"water","land" /)

55.                 ret@mpSpecifiedFillColors                = (/"white","white"/)

56.                 ret@mpSpecifiedFillColors                = (/100,0/)

57.                 ret@mpLeftCornerLatF            = min(y)

58.                 ret@mpLeftCornerLonF            = min(x)

59.                 ret@mpRightCornerLatF           = max(y)

60.                 ret@mpRightCornerLonF           = max(x)

61.

62.                 ret@lbLabelPosition = "left"

63.                 ret@lbOrientation = "Vertical"

64.                 ret@pmLabelBarOrthogonalPosF =-1.25

65.

66.                 ret@gsnAddCyclic = False                ;未覆盖全地球，值设置为False

67.

68.                 ret@tmXBTickSpacingF=4.            ;坐标轴间距

69.                 ret@tmYLTickSpacingF=2.

70.

71.                 top = gsn_csm_contour_map(wks,z,ret)

72.

73. draw(top)

74.         frame(wks)

75.

76. end


复制代码
