IDL之调整地图经纬网属性

15195775117

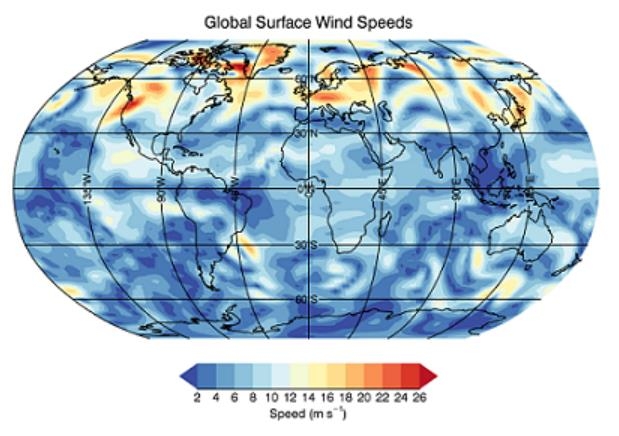

IDL的map函数出图是默认有经纬网格的：

如果我们不想出现经纬网格，或者想调整网格的疏密度、线条粗细、颜色、透明度等，该怎么办呢？
通过查阅mapgrid函数，其中的示例给出了参考，以此来改写contour函数中的示例代码如下：

;获取自带的文件：
file = FILE_WHICH('globalwinds.dat')
;加载文件：
RESTORE, file, /VERBOSE
s = SQRT(u^2 + v^2)
conversion = IDLUNIT('1 mile / hour') / IDLUNIT('meter / second')
s *= conversion.quantity

m = MAP('Robinson',
dimensions=[800,600],;地图大小
/buffer);不显示图

;设置经纬网属性：
grid = m.MAPGRID
grid.LINESTYLE = "dotted"
grid.LABEL_POSITION = 0
;grid.FONT_SIZE=10

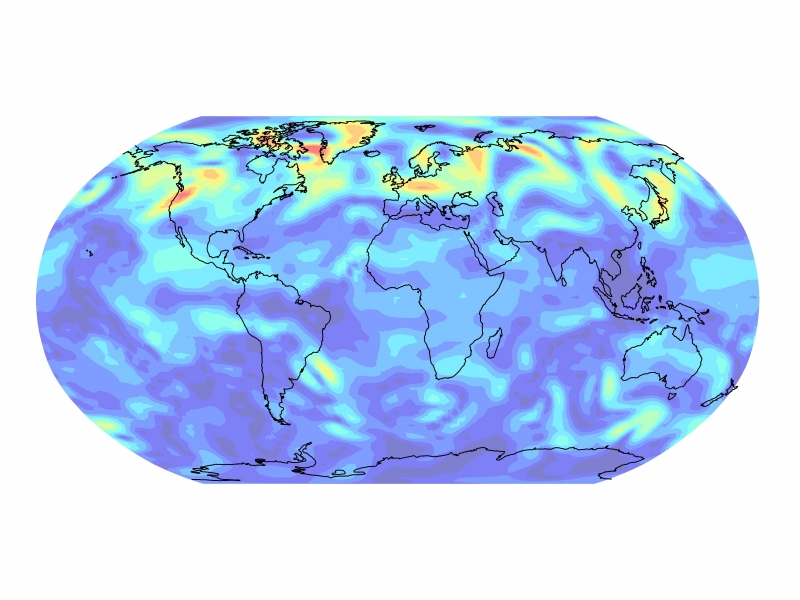

grid.TRANSPARENCY=100;网格全透明

c = CONTOUR(s, x, y, $
     /FILL, $
     OVERPLOT=m, $
     GRID_UNITS='degrees', $
     RGB_TABLE=33, $
     TRANSPARENCY=50)
mc = MAPCONTINENTS()
c.save,'D:\map_grid.jpg'
c.close
