中国标准地图审图号GS(2016)1585的shp地图包

小白大白123 · 发表于 2023-10-1 18:21:52

您需要登录才可以下载或查看，没有帐号？立即注册

x

本帖最后由小白大白123 于 2023-10-18 11:42 编辑

中国标准地图审图号GS(2016)1585的shp地图包（无省界线）

2017 年国家测绘地理信息局发布的《“问题地图”清查工作指南》

2023-10-3 13:45 上传

点击文件名下载附件

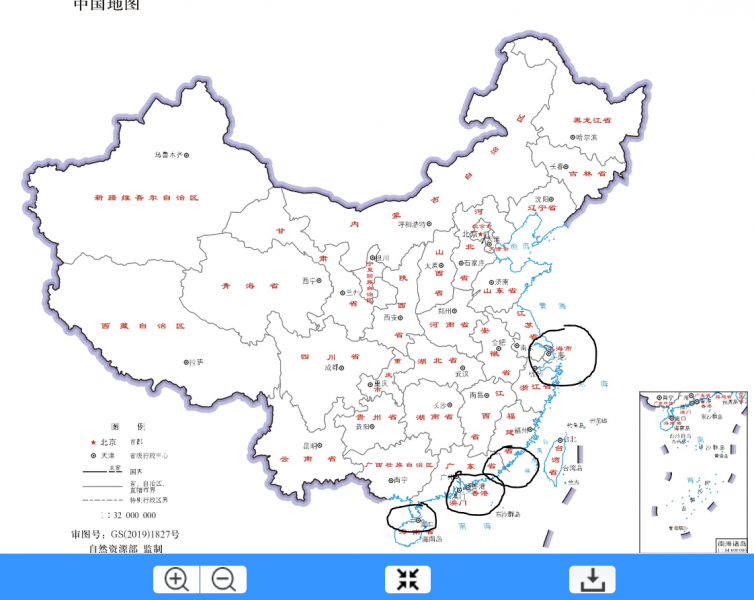

首先从自然资源部标准地图服务系统 (mnr.gov.cn)下载的带有审图号的中国标准地图原图，进行比对来找一找自己手上地图包存在的问题：（圈画的地方是大多地图包里省界线存在的问题）
下载 (1).png

目前有的网传的地图文件、地图包、地图shp文件存在一些标准规范问题，如果严格按照审图要求根本无法过关，主要问题有：

1、中国地图的轮廓出现拉长情况，有人说是投影的原因；但是，无论是如何的投影，显示的地图就是与标有审图号的标准地图不符合；

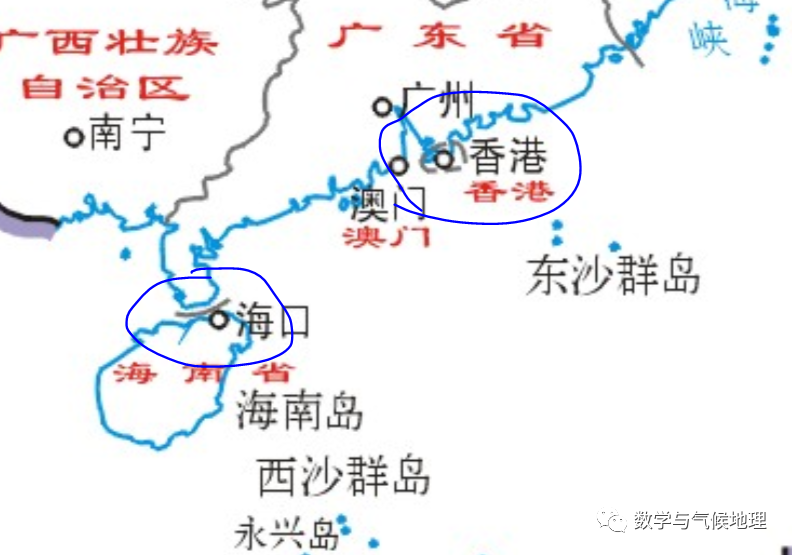

2、出现国界线、省界线、粤琼省界线、特区界线缺失；

（如果绘制的有省域，应把规范的所有省界线绘制出来，往往很多地图包或者软件自带的地图里缺失上图圈画的省界线！）

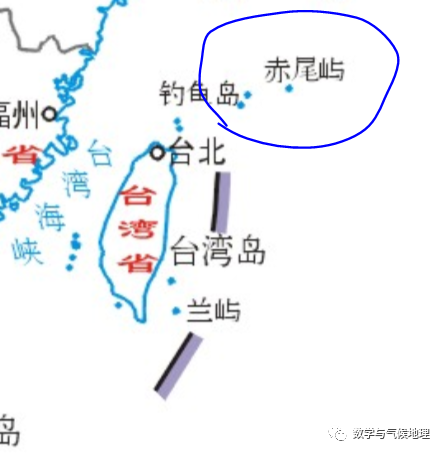

3、沿海岛屿不完整、缺失部分岛屿，比如赤尾屿、钓鱼岛等；

标准地图有JPG、EPS两种数据格式。需要编辑EPS格式地图时，建议使用Adobe Illustrator软件。对地图内容编辑改动的，公开使用前需要送自然资源主管部门审核。

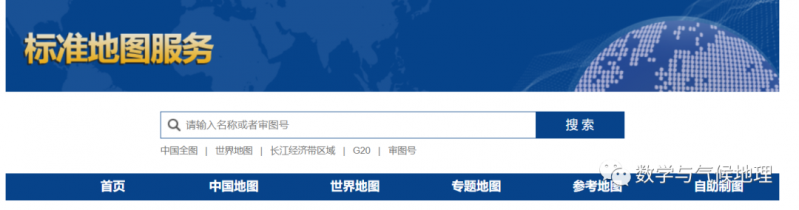

从自然资源部（标准地图服务系统 (mnr.gov.cn)）下载的带有审图号的中国标准地图原图是EPS格式可编辑的，需要结合Adobe Illustrator软件和Arcgis软件（下载包可联系楼主）可转换为shp文件。

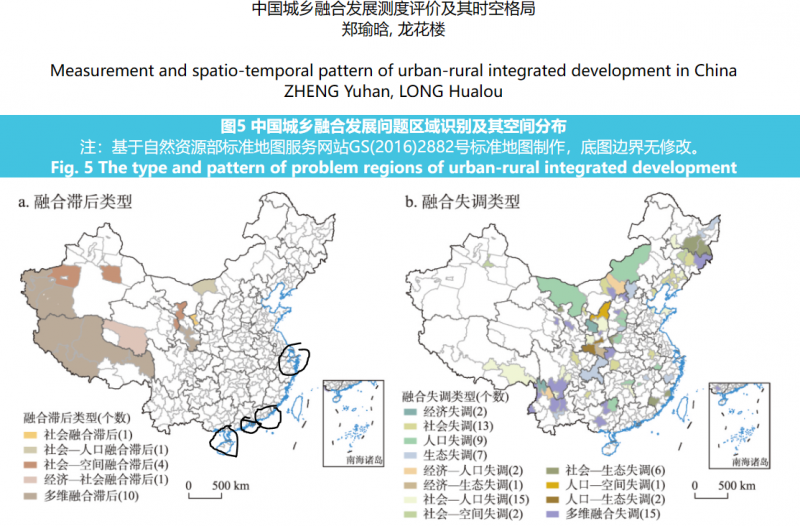

从国内顶级核心期刊《地理学报》发表的文章都符合标准地图规范性，例如：

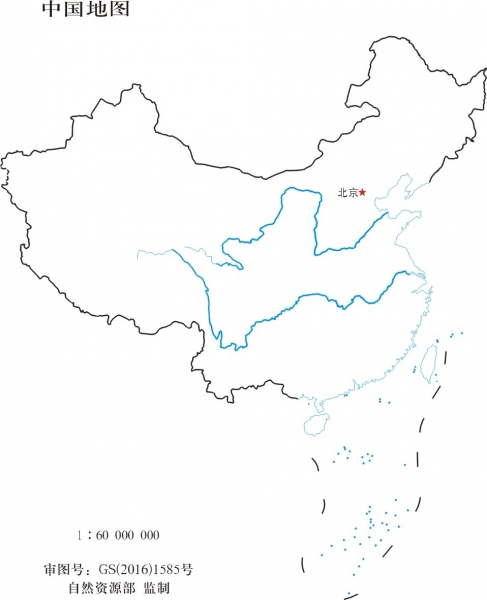

以GS(2016)1585标准地图为例，原图如下：

（说明：这套标准地图主要体现的是国家线，没有省界线，请亲们注意一下~ 后期会分享有省界线的标准地图shp包，敬请期待和支持，谢谢！）

（请注意：国家整体的轮廓，不是扁的形状，而是“雄赳赳气昂昂”的！！）

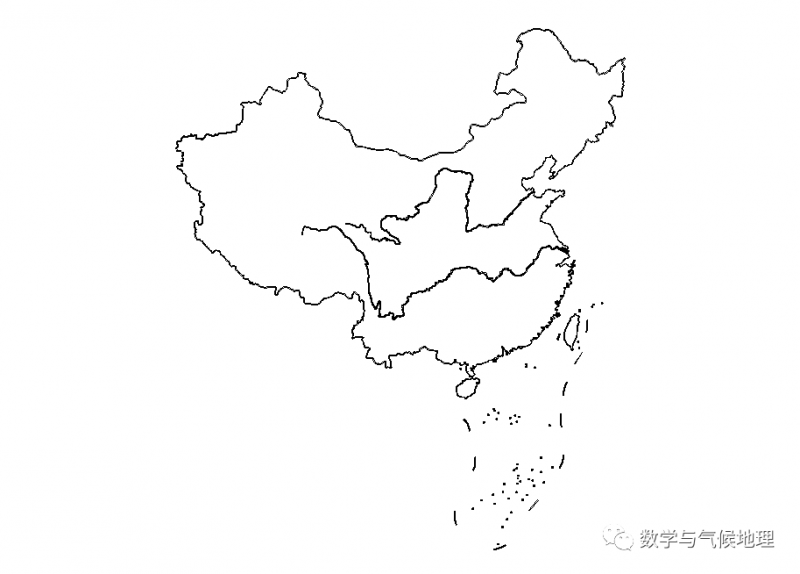

附件直接提供转换好后的shp文件地图包，可供直接使用。

GS(2016)1585_中国地图.zip (3.59 MB, 下载次数: 70, 售价: 1 贡献)

小白大白123 · 发表于 2023-10-2 14:45:40

AXD 发表于 2023-10-2 14:33
广东和浙江伸到达海里的那部分省界也是平时经常忽略的。楼主有时间时可以出个官网标准EPS地图转shp的教程。

好嘞，EPS地图转shp的确挺麻烦，谢谢支持和鼓励，后期有时间我试试出个教程一起学习讨论下~

AXD · 发表于 2023-10-2 14:33:14

广东和浙江伸到达海里的那部分省界也是平时经常忽略的。楼主有时间时可以出个官网标准EPS地图转shp的教程。

ayzqs · 发表于 2023-10-1 18:50:05

强！已下载，感谢楼主分享！

山水美不美 · 发表于 2023-10-2 09:22:32

赞一个，估计后面用得着，已下载，感谢楼主分享！

Adiligirl · 发表于 2023-10-3 14:01:51

感谢楼主分享！太有用了！

刘思然 · 发表于 2023-10-8 17:07:42

地图投影方式是什么呢？提示缺乏坐标系，无法与自己的数据叠加

lx901212 · 发表于 2023-10-9 22:00:19

我现在投稿就卡在审图，真的太恶心了，像浙江还要考虑杭州湾的边界到底是按陆地岸线还是行政区划，很多图都不标准

小白大白123 · 发表于 2023-10-10 21:35:53

本帖最后由小白大白123 于 2023-10-10 21:46 编辑

刘思然发表于 2023-10-8 17:07
地图投影方式是什么呢？提示缺乏坐标系，无法与自己的数据叠加

阿尔伯斯投影等积圆锥投影，或者GCJ02坐标系

小白大白123 · 发表于 2023-10-10 21:38:50

lx901212 发表于 2023-10-9 22:00
我现在投稿就卡在审图，真的太恶心了，像浙江还要考虑杭州湾的边界到底是按陆地岸线还是行政区划，很多图都 ...

是的，中文期刊投稿对中国地图的绘制很严格，要求也很简单就是参照自然资源学部官方发布的中国标准地图来绘制就成！（网站http://bzdt.ch.mnr.gov.cn/index.html）
