【2025 解压即用】Cygwin NCL 6.6.2绿色免安装版

kermit

Cygwin NCL 6.6.2绿色免安装版是一个在Windows环境下解压即可使用的便携式NCL版本，由Kermit Chen制作并维护。您无需进行额外的环境配置，即可在任何地方轻松使用NCL。


登录/注册后可看大图


登录/注册后可看大图

New 有关在Cygwin NCL 6.6.2绿色免安装版环境下运行WRF模式的相关说明，请参考这篇帖子：
【开箱即用】Cygwin WRF4.6.1 For Windows 绿色免安装版
http://bbs.06climate.com/forum.p ... 1598&fromuid=113111
New 如想了解本工具包的更多功能，请查看这篇帖子：
Piggy_Packages 气象科研常用软件集合
http://bbs.06climate.com/forum.php?mod=viewthread&tid=104814&fromuid=113111



——————下载地址——————
【没有气象家园账号的同学，可以加入Piggy气象科学交流QQ群852983715获取下载地址喔】

游客，如果您要查看本帖隐藏内容请回复

——————系统需求——————
Piggy_NCL Version 2025.1 支持以下操作系统：
64位版本的Windows 10 (22H2)、Windows 11
ARM版本的Windows 11

Piggy_NCL 历史版本支持以下操作系统：

（64位）Windows 7 、Windows 8 、Windows 10 、Windows 11 、Windows Server；

（32位）Windows Vista 、Windows 7 、Windows 8 、Windows 10 、Windows Server；

请注意我们不再对历史版本提供技术支持，建议所有用户更新至 Version 2025.1版本

~~~~~~公告栏~~~~~~

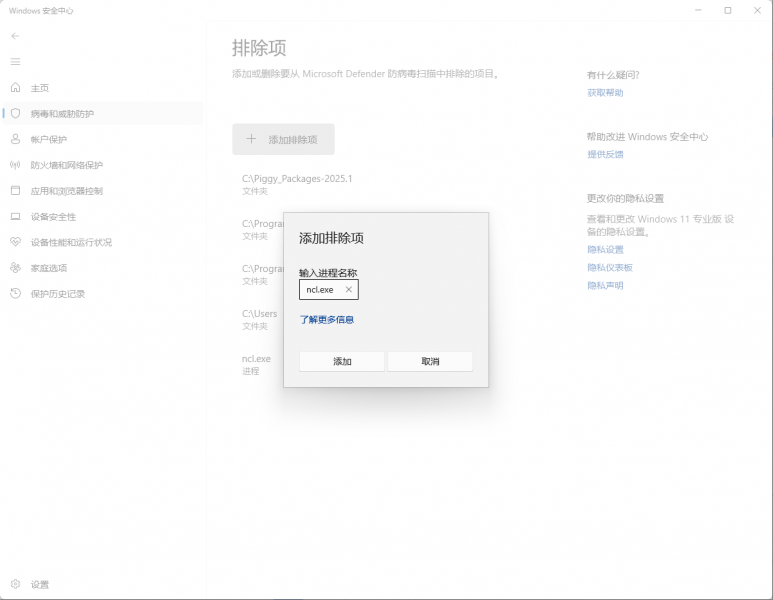

Microsoft Defender 更新之后可能影响部分NCL绘图程序正常运行，这可能是Microsoft Defender自身的问题，如果出现此问题，请将ncl.exe 添加到Microsoft Defender进程白名单。



——————入门教程——————

1)安装

下载压缩包后解压。【建议解压到C盘根目录】
如果您目前使用的是Windows 10，安装Windows Terminal将会获得更佳的使用体验，请在此处下载：https://aka.ms/terminal
Windows 11 已经内置了Windows Terminal，您无需额外安装。


2）启动Cygwin

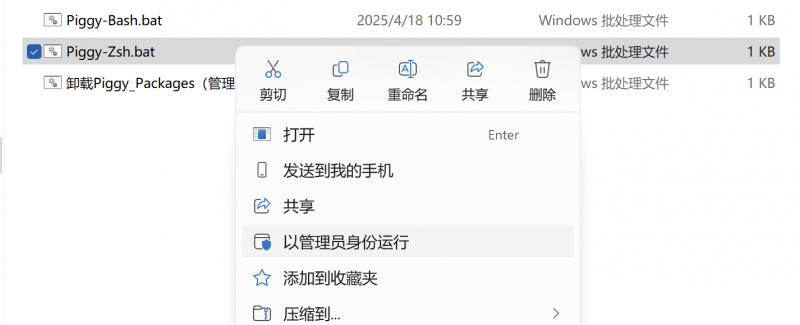

解压后找到Piggy_Zsh.sh 或者 Piggy_Bash.sh 右键以管理员身份运行。


首次启动后，将会在home文件夹下创建一个名为你的用户名的文件夹，这将作为你的默认工作目录。

3）从Sample开始

运行示例文件的方法很简单，命令为

1. ng4ex [示例名]

复制代码

NCL提供了许多示例文件，这里挑选几个展示，其余示例请自行体验。

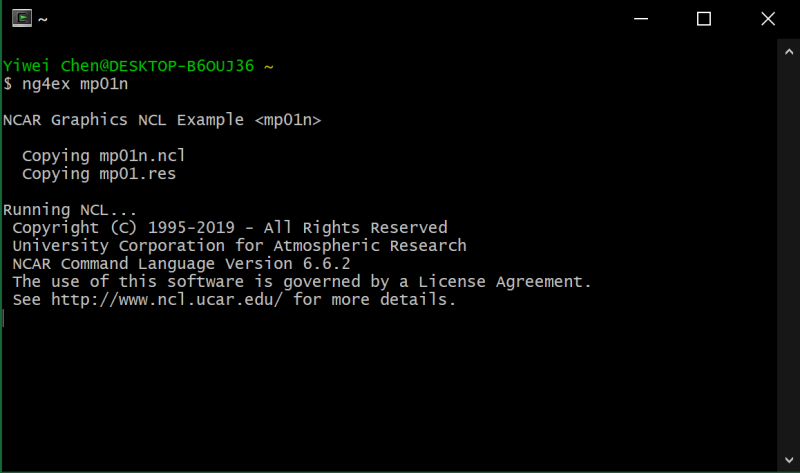

3.1）mapplot 示例
在Cygwin窗口输入

1. ng4ex mp01n

复制代码

X11图窗将展示绘图结果，点击图片切换到下一张图，直到所有图片展示完毕。

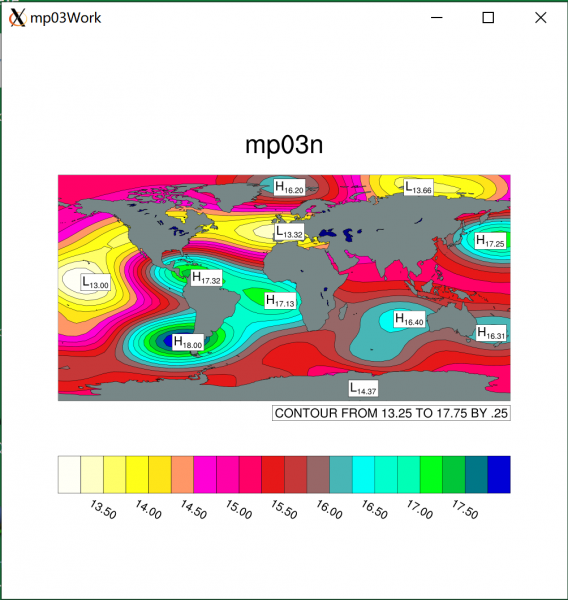

接下来输入

1. ng4ex mp02n

2. ng4ex mp03n

3. ......

4. ng4ex mp07n

复制代码

观看更多示例。
* 省略号为连续编号的意思，下同
注意：并不是所有示例都会生成绘图！

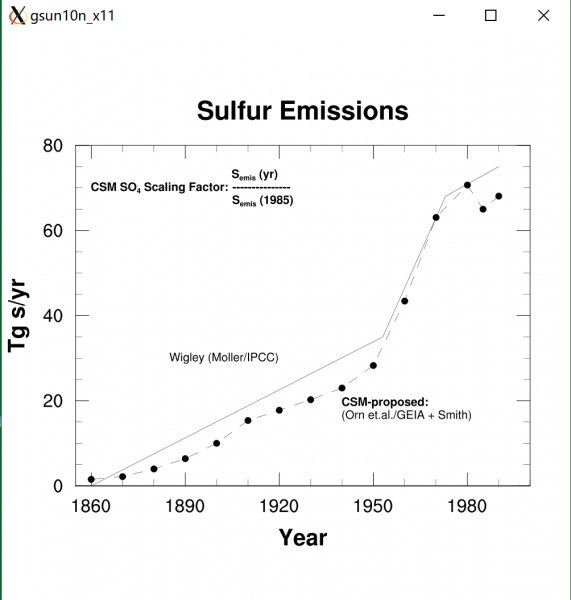

3.2）gsun 示例
依次输入：

1. ng4ex gsun01n

2. ng4ex gsun02n

3. ......

4. ng4ex gsun11n

复制代码

观看绘图结果。

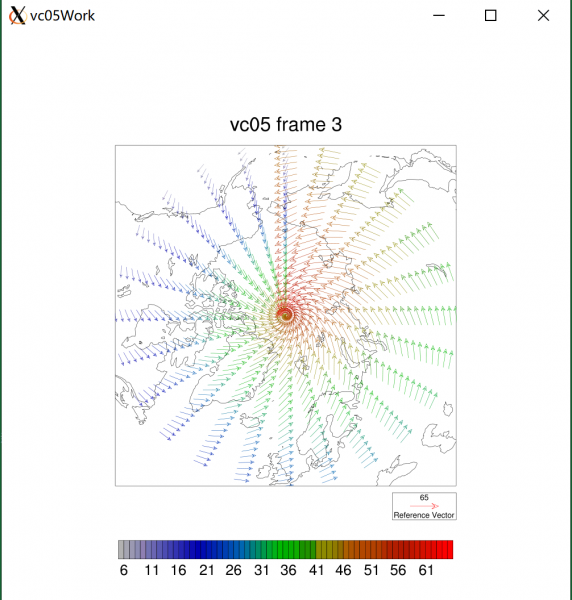

3.3）vectorplot 示例
依次输入：

1. ng4ex vc01n

2. ng4ex vc02n

3. ......

4. ng4ex vc09n

复制代码

观看绘图结果。

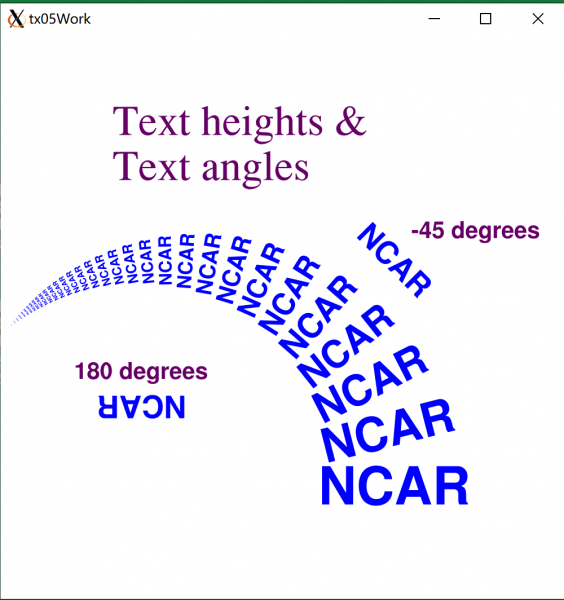

3.4） textitem 示例
本示例主要展示文本排版
依次输入：

1. ng4ex tx01n

2. ng4ex tx02n

3. ......

4. ng4ex tx08n

复制代码

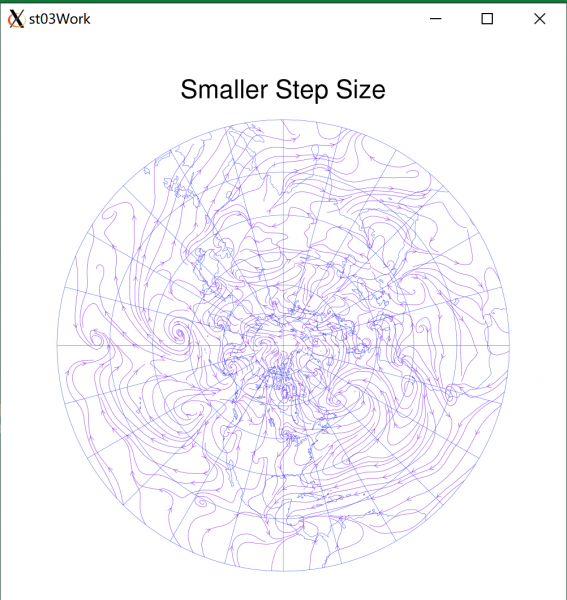

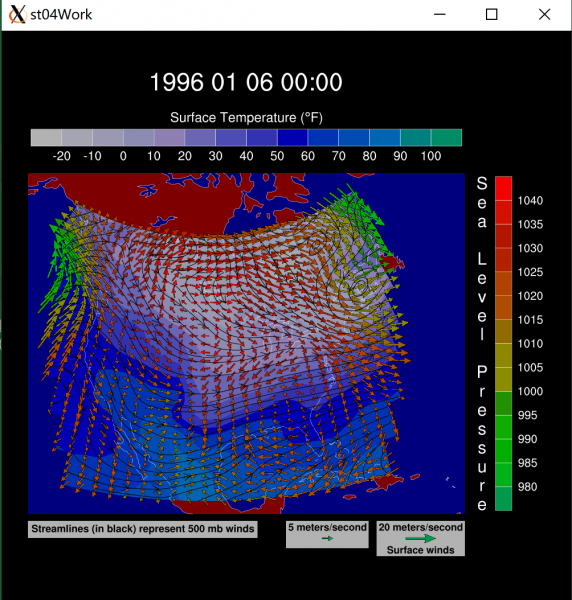

3.5） streamlineplot 示例
依次输入：

1. ng4ex st01n

2. ng4ex st02n

3. ng4ex st03n

4. ng4ex st04n

复制代码

观看绘图结果。

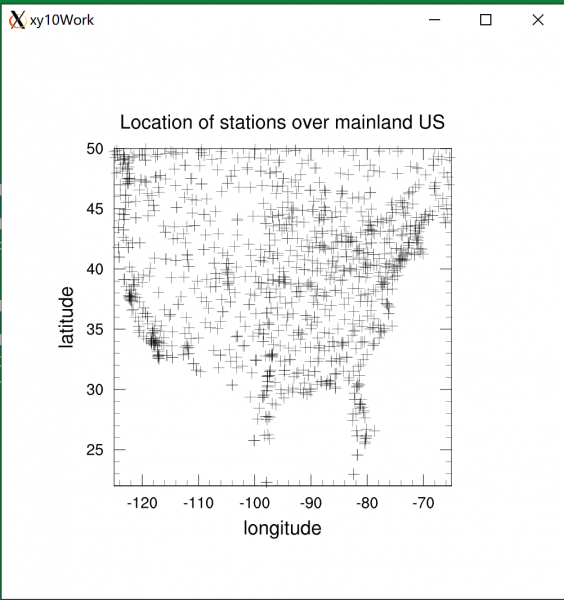

3.6） xyplot 示例
依次输入：

1. ng4ex xy01n

2. ng4ex xy02n

3. ......

4. ng4ex xy11n

5. ng4ex xy14n

6. ......

7. ng4ex xy17n

复制代码

观看绘图结果。

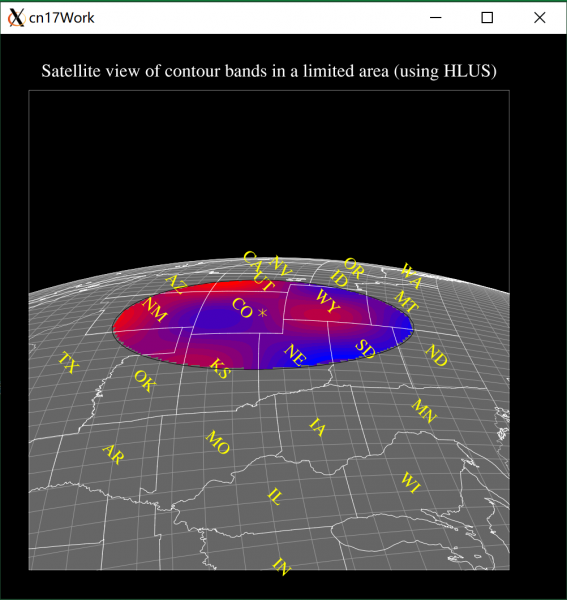

3.7）contourplot 示例
依次输入：

1. ng4ex cn01n

2. ng4ex cn02n

3. ......

4. ng4ex cn10n

5. ng4ex cn12n

6. ......

7. ng4ex cn17n

复制代码

NCL还内置了许多其它示例，详见官网帮助

4）运行脚本
当运行示例文件后，NCL会在当前目录生成对应示例文件的脚本。
你可以使用cd命令，切换当前目录。
输入

1. cd 'D:'

复制代码

将当前目录切换至D盘根目录。
然后输入

1. ng4ex gsun01n

复制代码

运行示例gsun01n
运行完成后，会在当前目录生成文件gsun01n.ncl

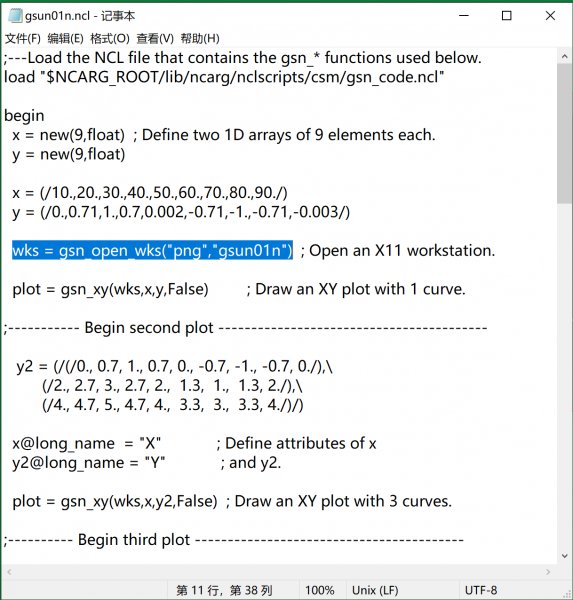

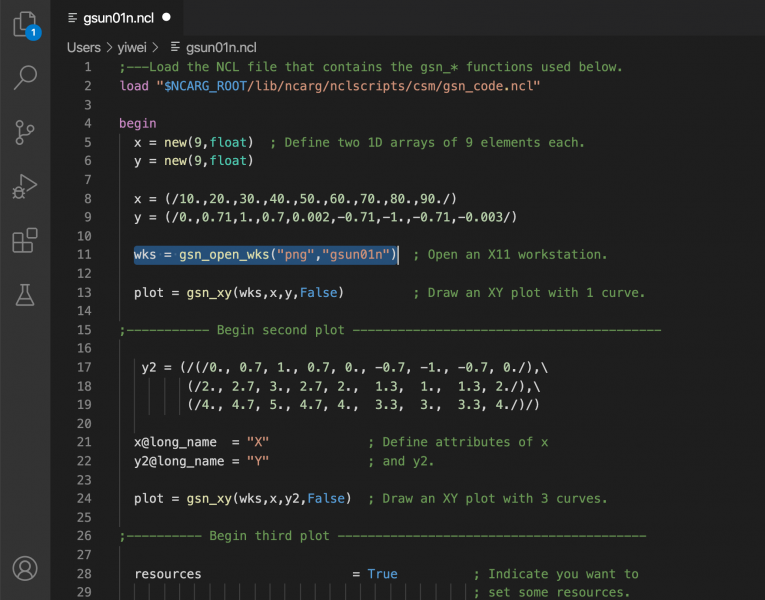

打开gsun01n.ncl

1. open -e gsun01n.ncl

复制代码

将第11行

1. wks = gsn_open_wks("x11","gsun01n")  ; Open an X11 workstation.

复制代码

修改为

1. wks = gsn_open_wks("png","gsun01n")

复制代码

这表示绘图以png格式输出。

然后再次运行这个脚本。
这时输入

1. ncl gsun01n.ncl

复制代码

该命令表示使用ncl运行这个脚本。【注意：不要再次输入ng4ex gsun01n，这样会使你的修改被覆盖】
运行脚本后，会将绘图结果在当前目录以图片形式保存。

现在，你可以以同样方法运行你自己的脚本。
将你自己的脚本复制到当前目录（或将当前目录修改为你的脚本所在目录）
输入

1. ncl [脚本文件名]

复制代码

NCL支持Fortran编程调用，我们来看一个官方示例：

1. ncargex cpex08

复制代码

该示例通过Fortran接口绘图生成了cpex08.ncgm文件。通过以下命令浏览该文件：

1. ctrans -d X11 cpex08.ncgm

复制代码

同样地，点击图窗切换图片。【这个示例第一张图片为纯黑色，点一下就能看到绘图了】

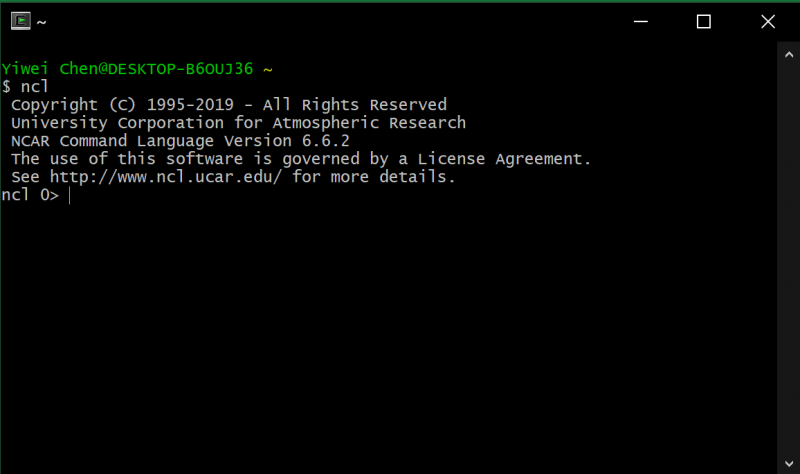

5）交互模式
输入

1. ncl

复制代码

进入ncl交互模式，
这时输入ncl命令后会立即返回结果。

要退出交互模式，请输入：

1. quit

复制代码


登录/注册后可看大图

帖子推荐：【原创资源】全国超高精度海拔高程数据
http://bbs.06climate.com/forum.php?mod=viewthread&tid=104420&fromuid=113111

——————技术支持——————
~欢迎加入Piggy气象科学交流QQ群852983715学习交流~
