GrADS绘制九段线和南海小地图修改版

zhangchi123 · 发表于 2021-7-1 22:45:28

登录后查看更多精彩内容~

您需要登录才可以下载或查看，没有帐号？立即注册

x

首先感谢分享九段线和南海地图的两位：分享两个自己编写的grads脚本：风场箭头任意位置摆放以及中国南海的九段线（U型线）-编程作图-气象家园_气象人自己的家园 (06climate.com)
分享南海底图-编程作图-气象家园_气象人自己的家园 (06climate.com)
脚本是在两位的基础上进行了一点修改。

九段线修改内容：修改了绘制九段线范围的判定部分，避免九段线超出绘图范围：
******line 1*********************
iiz=23.16
iiy=24.59
jiz=122.54
jiy=122.82
if (iflag<=iiz&iflag2>iiz)
if (jflag<=jiz&jflag2>jiz)
  if (iflag2<=iiy)
  iiy=iflag2
  endif
  if (jflag2<=jiy)
  jiy=jflag2
  endif
'q w2xy 'jiy' 'iiy''
x1=subwrd(result,3)
y1=subwrd(result,6)
'q w2xy 'jiz' 'iiz''
x2=subwrd(result,3)
y2=subwrd(result,6)
'set line 1 2 6'
'draw line 'x1' 'y1' 'x2' 'y2
endif
endif

南海地图修改内容：在绘制南海地图前绘图区域绘制填色矩形，防止可以看到原位置的线条和颜色：
'draw recf 'x3' 'ybottom' 'xright' 'y3''

使用方式：
'd 变量名'
'run D:/路径/line10z.gs'
'run D:/路径/southsea.gs'

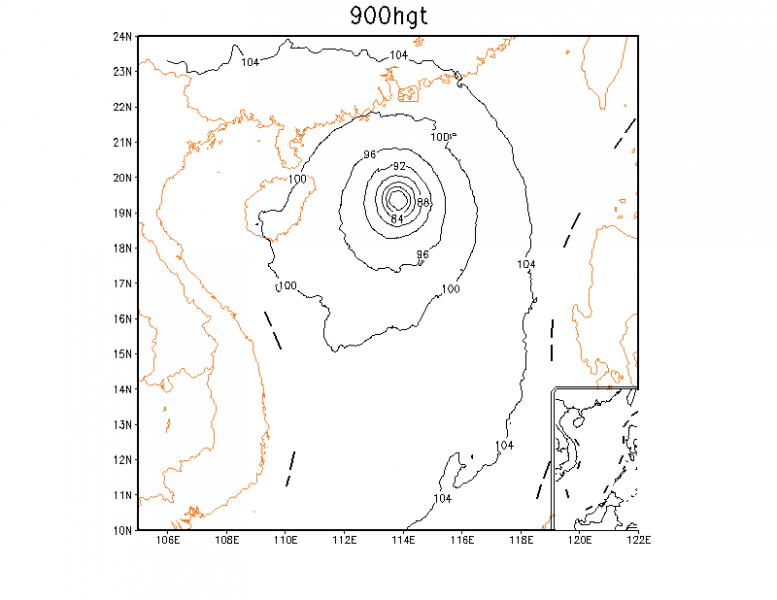

效果如图，建议输出gmf格式，png格式右下脚线条不明显

line10z.gs (4.51 KB, 下载次数: 102)

river · 发表于 2021-7-19 21:25:34

感谢分享

我叫!vv · 发表于 2022-10-9 11:01:06

感谢分享

{:eb502:}

xiaopingzjpq · 发表于 2022-10-11 21:00:17

南海地图修改内容：在绘制南海地图前绘图区域绘制填色矩形，防止可以看到原位置的线条和颜色：
'draw recf 'x3' 'ybottom' 'xright' 'y3''

这句应该放在哪里啊？

tripitaka · 发表于 2022-10-29 15:58:22

感谢分享！

tripitaka · 发表于 2022-10-29 16:35:33

xiaopingzjpq 发表于 2022-10-11 21:00
南海地图修改内容：在绘制南海地图前绘图区域绘制填色矩形，防止可以看到原位置的线条和颜色：
'draw recf ...

这句是指southsea的修改内容，已修改，不用管

大气太阳茄 · 发表于 2022-11-27 16:06:43

这个脚本画出来没有钓鱼岛、赤尾屿位置、南海诸岛各岛点位置，编辑不同意啊

蒙同学_/╱°. · 发表于 2022-11-27 16:41:43

多谢楼主

{:eb502:}{:eb502:}

三江魂 · 发表于 2023-1-13 10:32:05

很棒，谢谢

xwf308 · 发表于 2024-3-15 23:30:28

感谢分享！！！！！！！！！
