matplotlib嵌套南海子图

墨家大宝

matplotlib嵌套南海子图



二维可视化的最高境界是可以控制每一个像素的每一个通道。——我瞎说的

简介

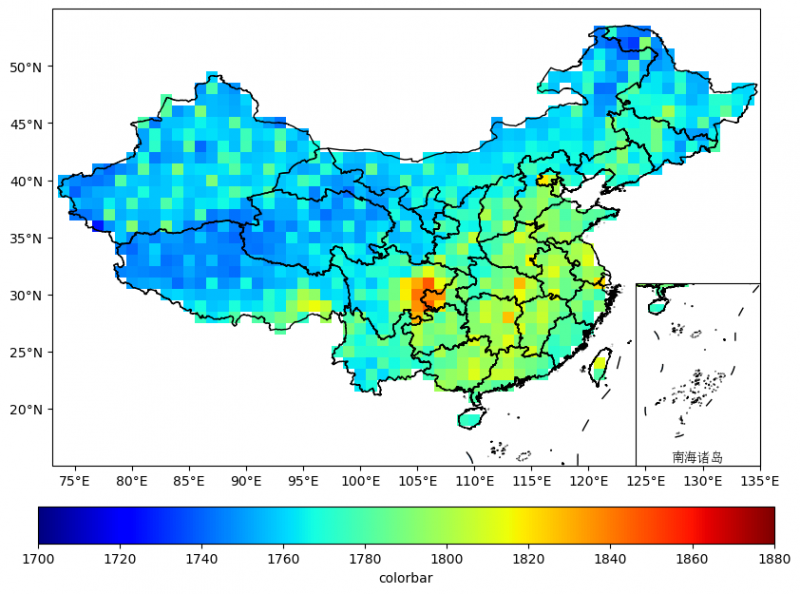

目前大多数教程中用matplotlib在中国地图右下角嵌套南海子图主要方案是通过fig.add_axes方法，在指定位置绘制指定宽高的新图轴。这种方案可行但存在两个问题：

• 大陆图轴和南海图轴在代码逻辑上是独立的：一旦使用会挤压图轴的操作如fig.colorbar，大陆图轴在画布上的位置大小发生改变，但在此之前绘制的南海图轴不会跟随移动。这导致该方案下南海图轴需要在最后绘制，一行一列的图还勉强不算太麻烦，但若是要在一张图上画上个几行几列，必须先for循环绘制所有大陆图轴，再绘制颜色图例、标题等等，最后再用先for循环绘制所有南海图轴，很不优雅。
• 由于地图投影问题，最终图轴的宽高不一定是创建图轴时所指定的宽高。这导致若不在绘制南海图轴前通过投影关系计算好比例，最终两个图轴的右下两条边界可能不会重合，很不优雅。



我琢磨出一种优雅的方法，可以优雅地解决这两个问题，核心方法为ax.inset_axes。结合cartopy需要matplotlib>=3.6.x。

论坛贴代码啥的太麻烦，直接贴链接了：

matplotlib嵌套南海子图 (qq.com)


登录/注册后可看大图

tulalang

非常好的工作，值得学习！

myj0219

谢谢分享！！！！！！！！！！！！！！！

lili_01

现在出图好像不要等经纬度的，请问有其他的吗？

墨家大宝

lili_01 发表于 2023-1-29 15:20
现在出图好像不要等经纬度的，请问有其他的吗？

可以自行设置，cartopy支持很多投影

muyuqingye

您好，可以分享一下十段线的shp文件名？我在网上没有找到，麻烦您了!

墨家大宝

muyuqingye 发表于 2023-11-6 17:33
您好，可以分享一下十段线的shp文件名？我在网上没有找到，麻烦您了!

https://blog.csdn.net/modabao/ar ... 1001.2014.3001.5501

muyuqingye

墨家大宝 发表于 2023-11-7 11:11
https://blog.csdn.net/modabao/article/details/103027316?spm=1001.2014.3001.5501

非常感谢！

Ruby_Guuu

感谢分享！自己琢磨半天也没对齐子图，这下方便了
