【求助】叠加后地形剖面图无法填色

zhangdapao

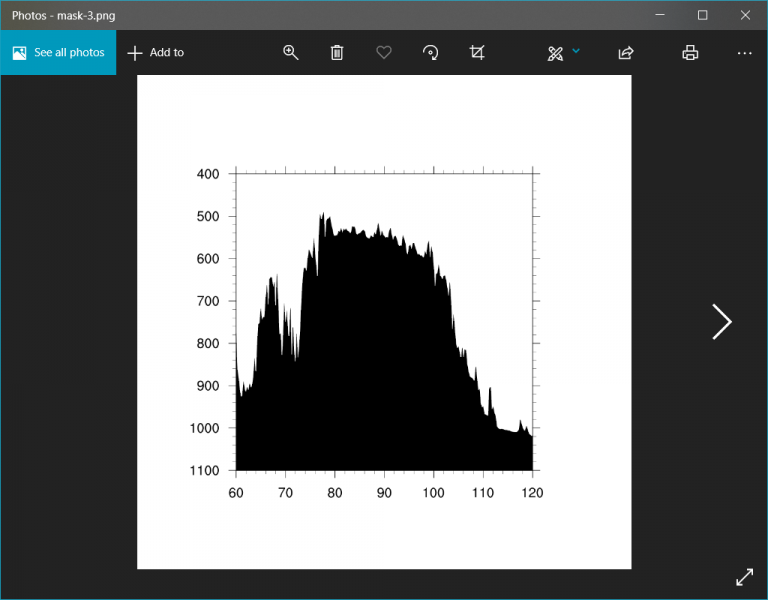

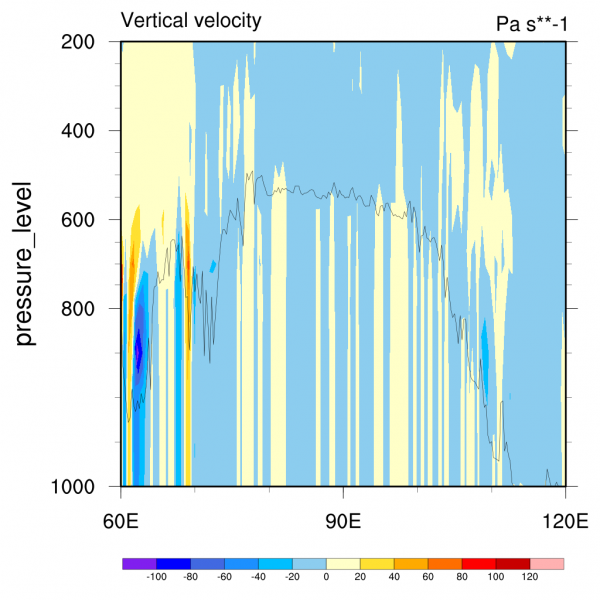

求助各位大神，我在画一个任意量的垂直剖面图plot，和地形的折线图plot1，单独画折线图plot1的时候能将折线图与参考线之间的颜色填为黑色表示为地形，但是将其与填色图plot叠加后就只有折现，没有填色了。太奇怪了，求助！
我开始想着是折线图的Y轴边界与填色图可能不匹配，故将大于1000hpa的值用where函数转化为1000，结果还是没有变化。
代码如下
begin
    ;f = addfile("J:/data/shp/DAT/ETOPO1_Bed_g_gmt4.grd.nc", "r")
    fw = addfile("J:/data/ERA5/vvandrevo-adaptor.mars.internal.nc", "r")
        w1 = short2flt(fw->w)
        year = ispan(1991,2020,1)
        w1!0 = "year"
        w1&year = year
        w2 = w1*100
        copy_VarMeta(w1, w2)
        temp = w2({1994},:,{35},{60:120})
        printVarSummary(temp)
    f = addfile("J:/data/shp/DAT/topo_0.25.nc", "r")
    fz = doubletofloat(f->z)
    printVarSummary(fz)
    lat = fspan(-90, 90, 721)
    lon = fspan(-180,180, 1441)
    fz!0 = "lat"
    fz!1 = "lon"
    fz&lat = lat
    fz&lon = lon
    printVarSummary(fz)
    tz = fz({35},{60:120})
    printVarSummary(tz)
    elev = 1013.25*(1-tz*0.0065/288.15)^5.25145
    lon1 = fspan(60, 120, 241)
    elev!0 = "lon1"
    elev&lon1 = lon1
    printVarSummary(elev)
    ;nan = elev@Fill_Value

    e2 = where(elev.ge.1000, 1000, elev)        ;算完后的折线图最低气压大于1000hpa，这里将大于1000的全部规整为1000
     ; print(e2)
     ; exit
;; Draw map
    wks = gsn_open_wks("png","G:/NCL/pic/mask-3")      ; send graphics to PNG file

    res                          = True             ;填色背景图
    res@gsnMaximize              = True
    res@gsnDraw     = False
    res@gsnFrame    = False
    res@tmBorderThicknessF       = 6.0    ; border 6x as thick
    res@tmXTOn                   = False  ; Turn off top and right
    res@tmYROn                   = True  ; tickmarks

    res@trXMinF                  = 60     ; Set min/max of X axis
    res@trXMaxF                  = 120
    res@trYReverse               = True   ; Reverse Y axis
    ;res@cnFillMode          = "AutomaticLevels"
    res@cnFillOn                 = True
    res@cnFillColor              = True
    res@cnLinesOn                = False
    ;res@cnInfoLabelOn            = False
    res@cnSmoothingOn            = True

    res@pmLabelBarWidthF         = 0.6     ; Change size of labelbar
    res@pmLabelBarHeightF        = 0.05
    res@pmLabelBarOrthogonalPosF = 0.05
    res@lbLabelFontHeightF       = 0.010

    plot = gsn_csm_contour(wks,temp,res)

    gres        = True              ;折线
    gres@gsnDraw               = False
    gres@gsnFrame              = False
    ; gres@cnSmoothingOn         = True
    ; gres@cnFillPalette          = "gsltod"
    gres@trYReverse = True
    gres@tmYLTickStartF     = 1000
    gres@tmYLTickEndF       = 200
     gres@gsnYRefLine    =  1000
     gres@gsnAboveYRefLineColor  = 1
     ;gres@gsnBelowYRefLineColor  = 1

    plot1 = gsn_csm_xy(wks, lon1, e2, gres)

    overlay(plot,plot1)
    draw(plot)
    frame(wks)
end

zhangdapao

自己顶顶 求助！先谢谢了！

AXD

先变量填色，res@cnFillDrawOrder     = "PreDraw"，再叠地形

zhangdapao

AXD 发表于 2021-12-6 22:12
先变量填色，res@cnFillDrawOrder     = "PreDraw"，再叠地形

嗷嗷，是绘图顺序的原因嘛，谢谢您！

哈哈哈铺

请问楼主解决了没有呢？

zhangdapao

哈哈哈铺 发表于 2022-4-8 16:31
请问楼主解决了没有呢？

绘图顺序的问题，前面画填色图的时候加上res@cnFillDrawOrder     = "PreDraw"

雪域小丹

麻烦分享一下这个地形数据

来自苹果APP客户端

zhangdapao

文件.......

NXD032711YS

感谢楼主分享的地形数据！！！

candyzh

楼主你好， 请问你将海拔高度转换为气压坐标用的是哪一个压高公式呢？
