matlab计算水汽通量和散度

呆妹小霸王

虽然之前发了个帖子说ERA5给的散度垂直积分和自己算的不一样，现在也没搞明白。

现在分享的这个是和NCL例子里做了对比，结果应该是比较一致了，就发出来记录一下。

NCL给的例子：NCL: Divergent and Rotational Winds; Mass Flux; Yanai Heat (ucar.edu)
数据是NCEP1: NCEP/NCAR Reanalysis 1: NOAA Physical Sciences Laboratory
2008-7-15的结果，数据很小我就不上传了

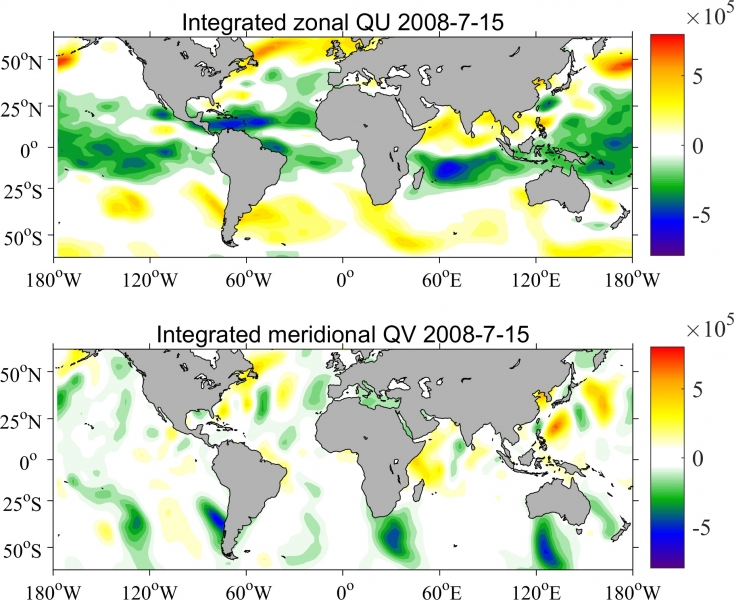

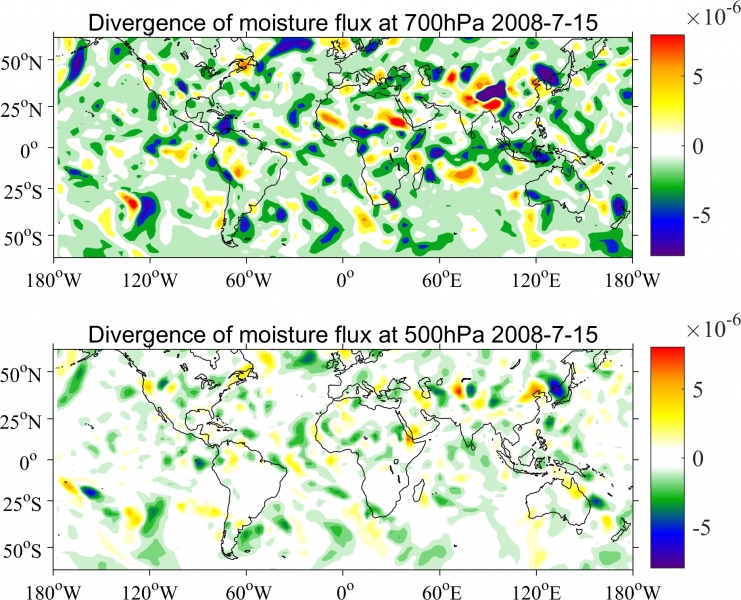

自己计算的结果：

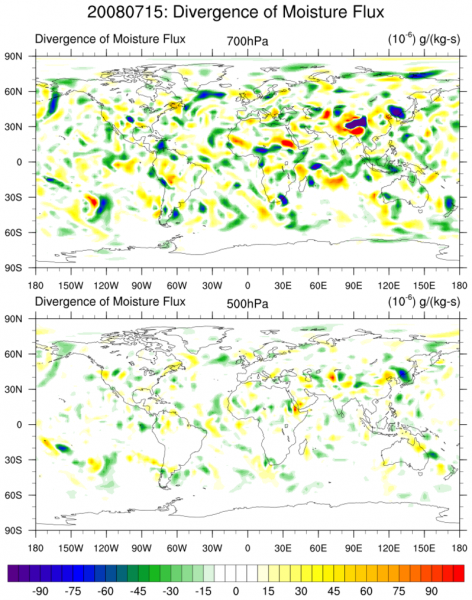

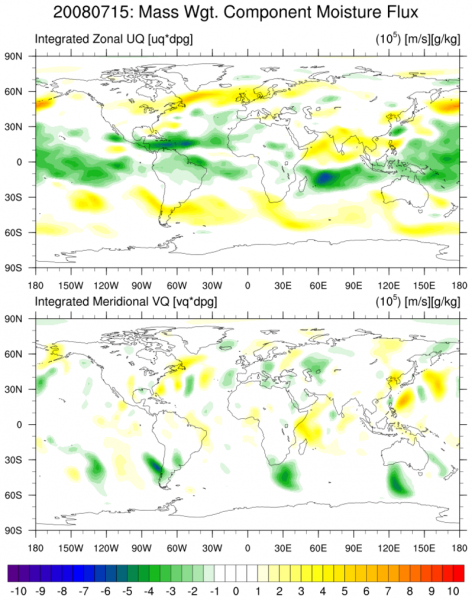

NCL给的例子：

垂直积分是用trapz计算的，计算散度用的是cdt函数包里的cdtdivergence
q = shum.*1000; %kg/kg => g/kg
level = level .*100; %hpa=>pa
g = 9.8; % m s^-2

% weighted
qu = (1/g).*q.*u;
qv = (1/g).*q.*v;

% vertical integrated(从下往上积分，加个负号)
qu_trapz = -trapz(level, qu, 3);
qv_trapz = -trapz(level, qv, 3);

[Lat, Lon] = meshgrid(lat,lon);
% 每一层的散度
div_moisture_flux = zeros(144,73,8);
for ik = 1:8
    div_moisture_flux(:,:,ik) = cdtdivergence(Lat,Lon,qu(:,:,ik),qv(:,:,ik));
end

zane

支持
看楼主使用了 export_fig 包，识货。
不过还是希望上传数据，方便其他初学者对照学习。

hwaqx

请问楼主，matlab计算的结果用什么软件画的图呀~

hwaqx

还有近地面是不是应该用地面气压进行积分呢？楼主是直接用1000到300进行积分嘛？

呆妹小霸王

hwaqx 发表于 2022-3-1 19:10
请问楼主，matlab计算的结果用什么软件画的图呀~

就是用的matlab画图

呆妹小霸王

zane 发表于 2022-2-10 14:53
支持
看楼主使用了 export_fig 包，识货。
不过还是希望上传数据，方便其他初学者对照学习。

超过40M就不让上传了

呆妹小霸王

hwaqx 发表于 2022-3-1 19:22
还有近地面是不是应该用地面气压进行积分呢？楼主是直接用1000到300进行积分嘛？

按理说应该用地面气压，因为有些地形的起始气压就不是1000hPa

hwaqx

感谢楼主，厉害！正好用这个帮大忙啦~

hwaqx

请问楼主画图里边地图的底图是matlab自带的嘛？楼主方便分享下嘛谢谢，到时论文可引用

呆妹小霸王

hwaqx 发表于 2022-3-1 22:14
请问楼主画图里边地图的底图是matlab自带的嘛？楼主方便分享下嘛谢谢，到时论文可引用

就是m_map函数包，家园里边就有。
