python画图如何处理经纬度的错位(cmip6海温数据—nc文件)

wuliqin

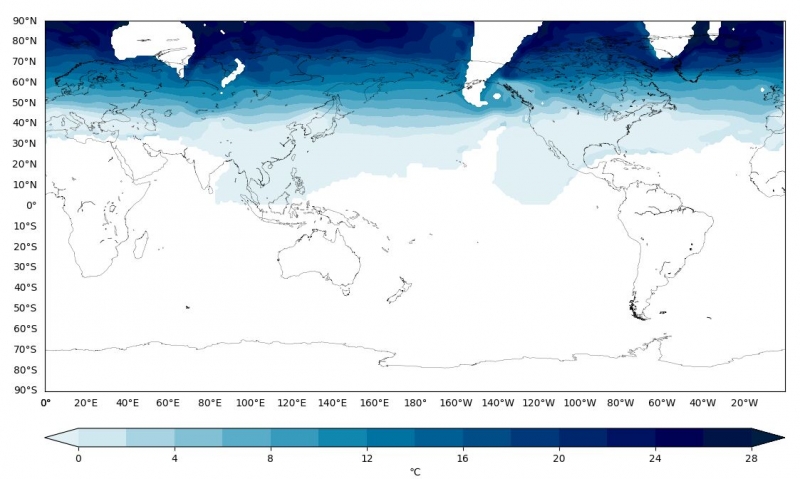

请教各位会使用python处理数据和画图的前辈、同伴们，当数据的结构是以下的类型，导致画出来的图经纬度错位了(经度错位90°，纬度从0开始)，应该使用什么方法调整呢？我网上一直找不到解决方法，不知道有没有小伙伴遇到过跟我一样的问题然后有方法解决的，感谢指点！！

import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.basemap import Basemap
import xarray as xr
from matplotlib.colors import ListedColormap

file = 'F:/thetao_Omon_ACCESS-CM2_historical_r1i1p1f1_gn_201001-201412.nc'
a1 = xr.open_dataset(file)

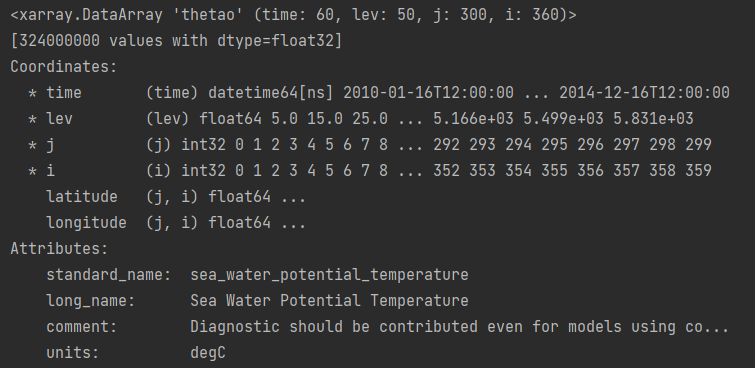

print(a1)   # thetao  (time, lev, j, i) float32 ...

lat = (a1['j'][:])
lon = (a1['i'][:])
time = (a1['time'][:])
lev = (a1['lev'][:])
thetao = a1['thetao'][:][:, :, :, :]
print(thetao)
print(thetao.shape)   # (60, 50, 300, 360)

map = Basemap(lat_0=0, lon_0=0, llcrnrlat=-90., llcrnrlon=0., urcrnrlat=90., urcrnrlon=360., resolution='l')
lon, lat = np.meshgrid(lon, lat)    # np.meshgrid生成网格点坐标矩阵
x, y = map(lon, lat)                  # 将网格点坐标对应转换成地理经纬度

cmap = plt.cm.ocean_r        # 和以下这3行是截取想要的cmap
newcolors =cmap(np.linspace(0, 1, 256))
newcmap = ListedColormap(newcolors[10:190])

map.drawmeridians(np.arange(0, 360.001, 20), labels=[1, 0, 0, 1], linewidth=0)
map.drawparallels(np.arange(-90, 90.001, 10), labels=[1, 0, 0, 1], linewidth=0)

map.drawcoastlines(linewidth=0.2, color='black')           # 绘制海岸线
map.contourf(x, y, thetao[2, 5, :, :], levels=np.arange(0, 30, 2), cmap=newcmap, alpha=1.0, extend='both')    # 填色绘图
cbar = map.colorbar(location='bottom', pad="10%",)                   # 添加色标
cbar.set_label('℃')  # 添加色标标签

plt.show()
使用map.contourf(lon, lat, thetao[2, 5, :, :], levels=np.arange(-5, 35, 2), cmap=newcmap, extend='both', latlon=True)可以纠正经纬度的错位，但是出的图有问题

气象小白01

lat=a1.latitude
lon=a1.longitude
map.contourf(lon,lat,a1.sel(time=timestamp,level=level),latlon=True)
试试

wuliqin

气象小白01 发表于 2022-5-5 09:56
lat=a1.latitude
lon=a1.longitude
map.contourf(lon,lat,a1.sel(time=timestamp,level=level),latlon=Tr ...

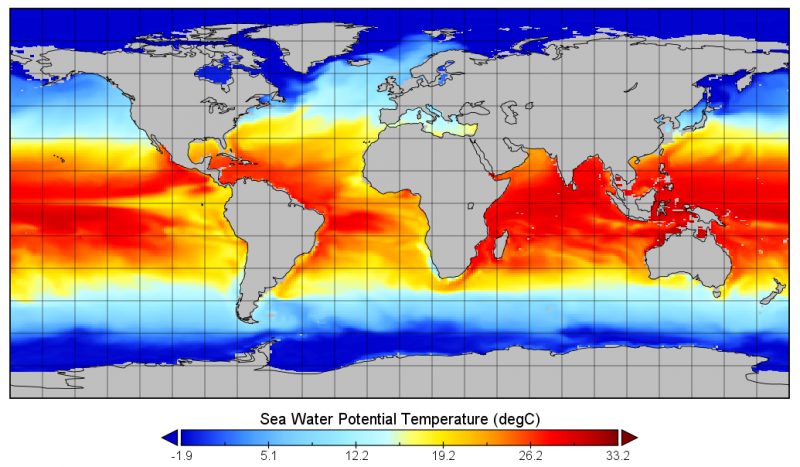

太感谢您了，这样是可以的，只是第三句level出错了“keyerror”，我稍微改了一下就可以了。但是我不知道为什么，出的图在65°N以北特别奇怪，我用可视化软件panoply看了一下，数据没有问题，不知道哪一步出错了{:5_243:}
map.contourf(lon, lat, thetao[2, 5, :, :], levels=np.arange(-5, 35, 2), cmap=newcmap, extend='both', latlon=True)

气象小白01

不需要lon, lat = np.meshgrid(lon, lat) 和x, y = map(lon, lat) 。本身lat,lon就是二维网格了

气象小白01

用下面两句确定lat,lon
lat=a1.latitude
lon=a1.longitude

wuliqin

气象小白01 发表于 2022-5-6 09:14
用下面两句确定lat,lon
lat=a1.latitude
lon=a1.longitude

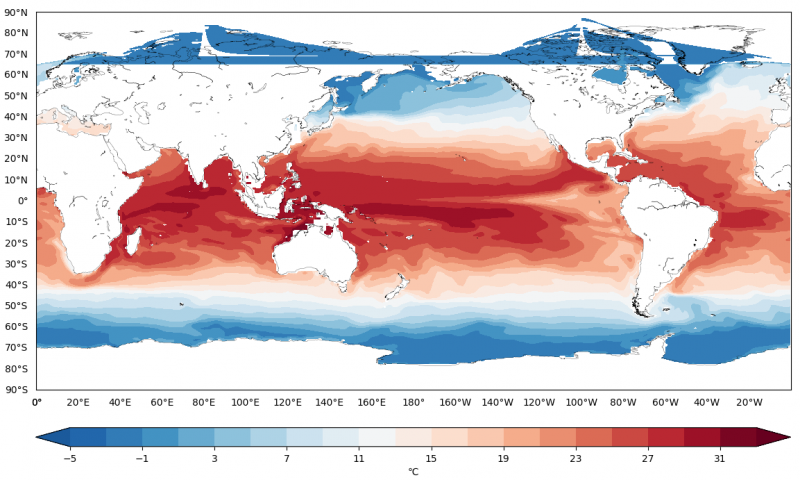

是的哦，是用的这个，代码如下，可是图在65°N以北还是有问题。

import netCDF4 as nc
import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.basemap import Basemap
import xarray as xr
from matplotlib.colors import ListedColormap

file1 = 'F:/thetao_Omon_ACCESS-CM2_historical_r1i1p1f1_gn_201001-201412.nc'
a1 = xr.open_dataset(file1)
print(a1)   # thetao  (time, lev, j, i) float32 ...

lat = a1.latitude
lon = a1.longitude

time = (a1['time'][:])
lev = (a1['lev'][:])
thetao = a1['thetao'][:][:, :, :, :]
print(thetao)
print(thetao.shape)   # (60, 50, 300, 360)

map = Basemap(lat_0=0, lon_0=180, llcrnrlat=-90., llcrnrlon=0., urcrnrlat=90., urcrnrlon=360., resolution='l')

cmap = plt.cm.RdBu_r        # 和以下这3行是截取想要的cmap
newcolors =cmap(np.linspace(0, 1, 256))
newcmap = ListedColormap(newcolors[20:256])

map.drawmeridians(np.arange(-180, 180.001, 20), labels=[1, 0, 0, 1], linewidth=0)
map.drawparallels(np.arange(-90, 90.001, 10), labels=[1, 0, 0, 1], linewidth=0)
map.drawcoastlines(linewidth=0.2, color='black')           # 绘制海岸线
map.contourf(lon, lat, thetao[2, 5, :, :], levels=np.arange(-5, 35, 2), cmap=newcmap, extend='both', latlon=True)
cbar = map.colorbar(location='bottom', pad="10%",)                   # 添加色标
cbar.set_label('℃')  # 添加色标标签

plt.show()

气象小白01

thetao=a1.thetao
map.contourf(lon,lat,thetao.sel(time=?,lev=?))
试试这样？

wuliqin

气象小白01 发表于 2022-5-6 20:31
thetao=a1.thetao
map.contourf(lon,lat,thetao.sel(time=?,lev=?))
试试这样？

不行呢，有两个keyerror
