【已经解决】求助，为什么FNL画850风向杆这么稀疏？

指甲钳

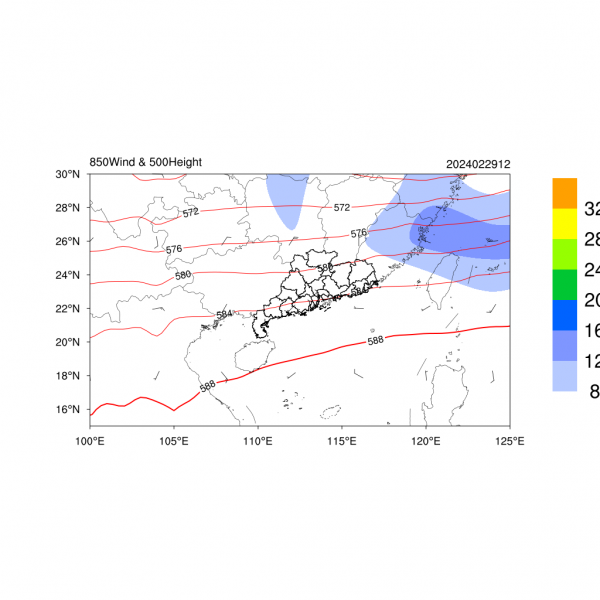

如题，用的FNL1*1的资料。为什么画出来的风向杆间隔像是5*5的呢？

; These files are loaded by default in NCL V6.2.0 and newer
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_csm.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/contributed.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/myfoo.ncl"
begin

;>---------------------------------------<
;           输入数据地址
;>---------------------------------------<
filename = "e:/data/baoyu/fnl_20240229_12_00.grib2"
shp_filename = "gis/guangdong/guangdong.shp"

f = addfile(filename + ".grib2", "r")
hgt = f->HGT_P0_L100_GLL0({50000}, :, :)
hgt = hgt * 0.14
u = f->UGRD_P0_L100_GLL0({85000}, ::4, ::4)【此处读取UV的时候设置为4个间隔了，应为1】

v = f->VGRD_P0_L100_GLL0({85000}, ::4, ::4)


;>---------------------------------------<
;           读取时间
;>---------------------------------------<
time = u@initial_time
DATE = grib_stime2itime (time)


;>---------------------------------------<
;           设置图片格式和文件名
;>---------------------------------------<


wks = gsn_open_wks("x11", DATE+"-500hgt&850wind-1")
gsn_define_colormap(wks,"wind_8")

res = True
res@gsnDraw = False
res@gsnFrame = False
res@gsnLeftString = ""
res@gsnRightString = ""

;>---------------------------------------<
;>---------------------------------------<
;      等值线设置
;>---------------------------------------<
cnres = res
cnres@cnSmoothingOn = True ;
cnres@cnSmoothingDistanceF   = 0.001
cnres@cnLevelSelectionMode   = "ManualLevels"
cnres@cnMinLevelValF = 500
cnres@cnMaxLevelValF = 600
cnres@cnLevelSpacingF = 4
cnres@cnInfoLabelOn = False
cnres@cnLineLabelsOn          =  True
cnres@cnLineLabelFontHeightF = 0.01
cnres@cnLineThicknessF = 2.0
cnres@cnLineLabelInterval = 1
cnres@cnLineColor         = "red"

cnres@tiMainOn                 = False
;cnres@tiMainString             = DATE+"-850Wind & 500Height"
;cnres@tiMainPosition           = "right"
;cnres@tiMainFontHeightF        = 0.015
;cnres@tiMainJust               ="CenterRight"


;>---------------------------------------<
;>---------------------------------------<
;     风速阴影图设置
;>---------------------------------------<


mm_ff= wind_speed(u, v)

mres = True

mres@gsnAddCyclic  = False
mres@gsnDraw      = False                        ; don't draw yet
mres@gsnFrame     = False
mres@cnFillOn                = True
mres@cnLinesOn               = False
mres@gsnSpreadColors         = True
mres@cnLevelSelectionMode = "ExplicitLevels"
mres@cnLevels     = (/8,12,16,20,24,28,32/)
mres@cnSmoothingOn           = True
mres@cnSmoothingDistanceF    = 0.001
mres@cnSmoothingTensionF     = -2.5
mres@lbBoxLinesOn            = False
mres@lbLabelFontHeightF      = 0.01
mres@lbBoxMinorExtentF       = 0.15
mres@pmLabelBarOrthogonalPosF  = -0.03
;mres@lbTitleString             = "wind speed"
mres@lbTitleFontHeightF        =  0.01
mres@lbOrientation =   "vertical"
mres@gsnLeftString                 = "850Wind & 500Height"
mres@gsnRightString                 = DATE

;>---------------------------------------<
;>---------------------------------------<
;     风向杆设置
;>---------------------------------------<
;u = u*2.5
;v = v*2.5


vcres                           = res
vcres@gsnAddCyclic = False
;vcres@vcRefMagnitudeF         = 50. ;调整箭头大小？
vcres@vcRefLengthF            = 0.04
;vcres@vcGlyphStyle               = "FillArrow"
vcres@vcGlyphStyle               = "WindBarb"
vcres@vcMinDistanceF            =0.0025
vcres@vcRefAnnoOn               = False
vcres@vcWindBarbLineThicknessF  = 1.5
vcres@vcMinMagnitudeF = 0.01
vcres@vcWindBarbTickLengthF = 0.5
vcres@vcWindBarbLineThicknessF = 3
vcres@vcWindBarbTickSpacingF   = 0
vcres@vcWindBarbColor          = "BLUE"




;>---------------------------------------<
;            地图设置
;>---------------------------------------<
mpres = res
mpres@mpFillOn                = False
mpres@mpMinLatF               = 15.
mpres@mpMaxLatF               = 30.
mpres@mpMinLonF               = 100.
mpres@mpMaxLonF               = 125.
mpres@mpDataBaseVersion       = "MediumRes"
mpres@mpDataSetName           = "Earth..4"
mpres@mpOutlineSpecifiers     = (/"China:states"/)
mpres@pmTickMarkDisplayMode  = "Always"
mpres@tmXBMajorLengthF = 0.005




mapplot = gsn_csm_map(wks, mpres)
wsplot=gsn_csm_contour(wks,mm_ff,mres)
cnplot = gsn_csm_contour(wks, hgt, cnres)
thick_specified_contourF(cnplot,588,4,-1)
vcplot = gsn_csm_vector(wks, u, v, vcres)

;>---------------------------------------<

;>---------------------------------------<
;>---------------------------------------<
;     广东地区
;>---------------------------------------<
lnres                  = True
lnres@gsLineColor      = "black"
lnres@gsLineThicknessF = 2.0
line_mask = gsn_add_shapefile_polylines(wks, cnplot, shp_filename, lnres)


overlay(mapplot, wsplot)
overlay(mapplot, cnplot)
overlay(mapplot, vcplot)
draw(mapplot)
frame(wks)
end

dieam

你在读取uv分量的时候，经纬度就设置了间隔呀

指甲钳

dieam 发表于 2024-3-4 16:46
你在读取uv分量的时候，经纬度就设置了间隔呀

谢谢你！！！是参考别人的脚本改的！！！太谢谢你了！！！
