风矢量和时间序列相关

baibaiss

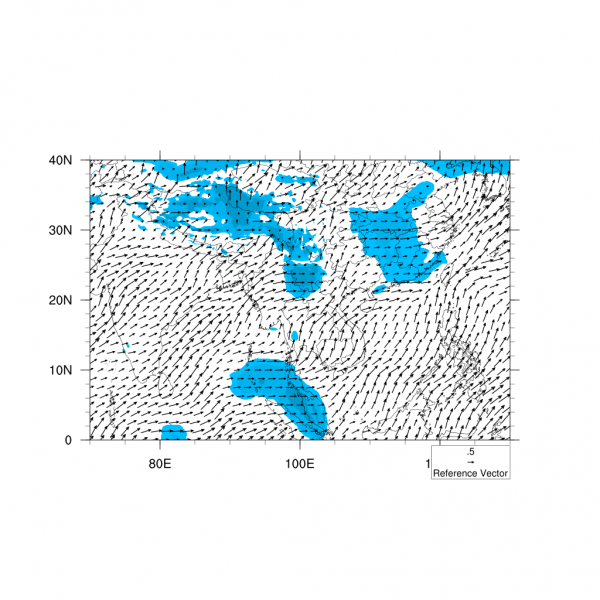

想做风矢量和时间序列的相关，但画出来的风矢量图的风向都为西南风，不知道程序有什么问题，附上程序，求各位大佬帮忙指点！
begin
uv700    =    addfile("uv700.nc","r")
data   =   asciiread("pc1.txt",(/42/),"float")
u  =  short2flt(uv700->u(:,{0:40},{70:130}))
v  =  short2flt(uv700->v(:,{0:40},{70:130}))
; printVarSummary(u)
u_SON  =  new((/42,161,241/), "float")
v_SON  =  new((/42,161,241/), "float")
do i=0,41
   u_SON(i,:,:)  =  dim_avg_n(u(i*3:i*3+2,:,:),0)   ;秋季平均
   v_SON(i,:,:)  =  dim_avg_n(v(i*3:i*3+2,:,:),0)
end do

;去趋势
; u_SONd  =  new((/42,161,241/), "float")
; v_SONd  =  new((/42,161,241/), "float")
; do i=0,160
;  do j=0,240
;    u_SONd(:,i,j)  =  dtrend_n(u_SON(:,i,j), False, 0)
;    v_SONd(:,i,j)  =  dtrend_n(v_SON(:,i,j), False, 0)
;  end do
; end do
u_SONd1  =  dim_avg_n(u_SON,0)
v_SONd1  =  dim_avg_n(v_SON,0)
printVarSummary(u_SONd1)
;分别和uv风做相关
  r_u    =  new((/161,241/), "float")
  r_v    =  new((/161,241/), "float")
  do i=0,160
    do j=0,240
      r_u(i,j)  =  escorc(data(:),u_SON(:,i,j))
      r_v(i,j)  =  escorc(data(:),v_SON(:,i,j))
    end do
  end do
  t_u  =  rtest(r_u,42,0)
  t_v  =  rtest(r_v,42,0)
  ;print(min(t_u))

  lat1              =  fspan(0,40,161)    ;设定全球图的网格点经纬度信息
  lat1!0            =  "lat"
  lat1@units        =  "degrees_north"
  lat1@long_name    =  "longitude"
  lon1              =  fspan(70,130,241)
  lon1!0            =  "lon"
  lon1@units        =  "degrees_east"
  lon1@long_name    =  "longitude"
  t_u!0   =  "lat"
  t_u!1   =  "lon"
  t_u&lat =  lat1
  t_u&lon =  lon1
  copy_VarCoords(t_u,t_v)
  copy_VarCoords(t_u,r_u)
  copy_VarCoords(t_u,r_v)
  copy_VarCoords(t_u,u_SONd1)
  copy_VarCoords(t_u,v_SONd1)
;分别和uv风做相关
  wks                       =   gsn_open_wks("png","改700hPa相关")

  sres   =  True

  sres@gsnDraw         =  False
  sres@gsnFrame        =  False
  sres@cnLineLabelsOn  =  False
  sres@cnLinesOn       =  False
  sres@cnInfoLabelOn   =  False
  sres@cnFillOn        =  False
  sres@lbLabelBarOn    =  False
  sres@cnInfoLabelOn   =  False
  sres@cnFillDotSizeF  =  0.004

  res_map =  True
  res_map@mpFillOn=False
  res_map@gsnDraw        = False
  res_map@gsnFrame       = False
  res_map@mpMinLatF      = 0
  res_map@mpMaxLatF      = 40
  res_map@mpMinLonF      = 70
  res_map@mpMaxLonF      = 130
  res_map@mpOutlineOn    =True
  res_map@mpOutlineBoundarySets="National"
  res_map@mpDataBaseVersion="MediumRes"
  res_map@mpDataSetName="Earth..4"
  res_map@mpAreaMaskingOn=True
  res_map@mpMaskAreaSpecifiers=(/"China:states","Taiwan"/)
  res_map@mpOutlineSpecifiers="China:states"
  res_map@cnLineDrawOrder="PreDraw"
  res_map@mpNationalLineThicknessF=1
  res_map@mpProvincialLineThicknessF=1


  /;res_map@gsnAddCyclic=False
  res_map@cnLevelSelectionMode="ExplicitLevels"
  res_map@cnLevels=(/0.01,0.05,0.1/)
  res_map@cnFillOn=True
  ;/

  res_vc                       =   True
  res_vc@gsnAddCyclic          =   False
  res_vc@vcMinMagnitudeF       =   0.0       ;需要绘制矢量箭头的最小值
  res_vc@vcGlyphStyle          =   "LineArrow"       ;设置箭头参考样式
  res_vc@vcRefAnnoOn                =  True
  res_vc@vcRefMagnitudeF       =   0.5
  res_vc@vcMinDistanceF             = 0.015          ;控制稀疏
  res_vc@vcLineArrowThicknessF      = 2.5
  res_vc@vcRefLengthF               = 0.01

  cnres =  True
  cnres@gsnDraw        = False
  cnres@gsnFrame       = False
  cnres@gsnShadeFillType     =     "color"
  cnres@gsnShadeLow          =     "deepskyblue1"

  cmres =  True      ;通过95%检验
  cmres@gsnDraw        = False
  cmres@gsnFrame       = False
  cmres@gsnShadeFillType     =     "color"
  cmres@gsnShadeLow          =     "deepskyblue2"

  cvres =  True      ;通过99%检验
  cvres@gsnDraw        = False
  cvres@gsnFrame       = False
  cvres@gsnShadeFillType     =     "color"
  cvres@gsnShadeLow          =    "deepskyblue3"

/;
plot=gsn_csm_contour_map(wks,t_u,res_map)
plot=gsn_csm_contour_map(wks,t_v,res_map)
;/

  p1  =  gsn_csm_contour(wks,t_u,sres)
  p1  =   gsn_contour_shade(p1,0.1,-999, cnres)   ;u通过90%检验
  p2  =  gsn_csm_contour(wks,t_v,sres)
  p2  =   gsn_contour_shade(p2,0.1,-999, cnres)   ;v通过90%检验

sres@cnLevelSelectionMode="ExplicitLevels"
  sres@cnLevels=0.05
  p3  =  gsn_csm_contour(wks,t_u,sres)
  p3  =   gsn_contour_shade(p3,0.05,-999, cmres)   ;u通过95%检验
  p4  =  gsn_csm_contour(wks,t_v,sres)
  p4  =   gsn_contour_shade(p4,0.05,-999, cmres)   ;v通过95%检验
sres@cnLevelSelectionMode="ExplicitLevels"
sres@cnLevels=0.01
  p5  =  gsn_csm_contour(wks,t_u,sres)
  p5  =   gsn_contour_shade(p5,0.01,-999, cvres)   ;u通过99%检验
  p6  =  gsn_csm_contour(wks,t_v,sres)
  p6  =   gsn_contour_shade(p6,0.01,-999, cvres)   ;v通过99%检验

  map     =   gsn_csm_map(wks,res_map)
  vector  =   gsn_csm_vector(wks,t_u,t_v,res_vc)
  overlay(map,p1)
  overlay(map,p2)

  overlay(map,p3)
  overlay(map,p4)

  overlay(map,p5)
  overlay(map,p6)

  overlay(map,vector)

  draw(map)

  frame(wks)




end

wsx

顶一下，等大佬

再见惜别

因为你画的矢量图不是相关系数矢量分布，而是画它的P-value，都是都是正值所以出现西南风很正常
