【Grads实用教程】Grads高分辨率地形图制作

seafog · 发表于 2020-10-2 22:37:10

感谢分享！！！！！

seafog · 发表于 2020-10-7 20:11:23

本帖最后由 seafog 于 2020-10-7 20:14 编辑

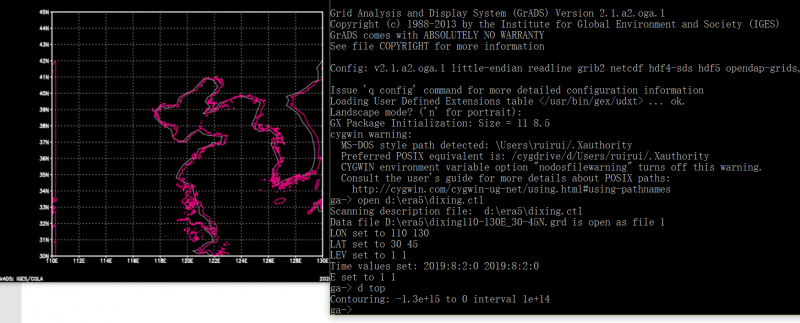

请教各位有用过的吗，我这个怎么出图不对？缺省值设置不对吗？还是GrADS版本的问题？
我用的是Grid Analysis and Display System (GrADS) Version 2.1.a2.oga.1

栤唥de嶶笑 · 发表于 2020-10-10 08:42:27

本帖最后由栤唥de嶶笑于 2020-10-10 08:52 编辑

seafog 发表于 2020-10-7 20:11
请教各位有用过的吗，我这个怎么出图不对？缺省值设置不对吗？还是GrADS版本的问题？
我用的是Grid Analys ...

1、你看出来地图有偏差了吗？肯定是你散点数据转为格点插值的时候数据设置有问题吧？可能是间隔值非整数引起的？比如你间隔3.3333333格一个点就会出问题，看了你发来的描述性ctl文件没问题，但你用Sufer插值的时候是不是按照ctl文件写的那样来插值呢？
2、也有可能是你分辨率问题，散点的分辨率都远低于0.02了吧，你把高分辨率（远<0.02）的散点数据，插值成低分辨率(0.02)的网格数据？所以你要把这个0.02分辨率设置得更低一点，比如0.001或者0.002试试

dzqx · 发表于 2020-10-11 12:27:16

这个值得回复

seafog · 发表于 2020-10-13 06:55:05

栤唥de嶶笑发表于 2020-10-10 08:42
1、你看出来地图有偏差了吗？肯定是你散点数据转为格点插值的时候数据设置有问题吧？可能是间隔值非整数 ...

感谢回复！出差在外，我回去再试试

liluos · 发表于 2020-10-15 10:53:35

谢谢分享~~学习了

liluos · 发表于 2020-10-15 15:05:03

画出来了~感谢

snc2005 · 发表于 2020-10-18 12:08:27

赞一个！学习一下！！

13top · 发表于 2020-10-18 12:50:20

感谢详细分享

灵心流萤 · 发表于 2020-10-19 09:28:27

好厉害，学习一下
