MATLAB-绘制带标准风矢量的箭头图

tintin · 发表于 2022-8-10 17:10:14

不错以后可以用到

迪米乌哥斯 · 发表于 2022-11-23 18:54:58

非常感谢楼主分享，想问一个问题，我在使用过程中缩小了研究范围，调整了箭头的n和scale，虽然出图了，但是会出现以下的报错：错误使用 annotation (第 111 行)X 和 Y 值必须介于 0 与 1 之间。出错 fun_quiverkey (第 253 行) h_arrow = annotation('arrow',xaf,yaf,'headstyle','vback3','headsize',6);
我可能是忽视了什么问题才会导致这种报错呢？

huihuang · 发表于 2022-11-24 10:15:36

迪米乌哥斯发表于 2022-11-23 18:54
非常感谢楼主分享，想问一个问题，我在使用过程中缩小了研究范围，调整了箭头的n和scale，虽然出图了，但是 ...

你好，该函数默认设置的参考箭头设置在位置[342, -80]

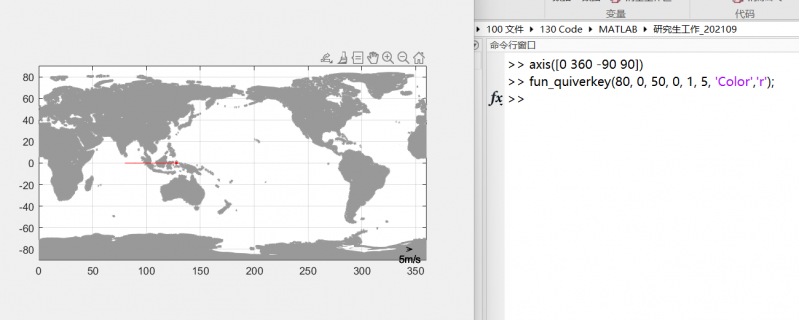

如果绘制的是全球地图，应该是没有问题的，参考箭头在右下角

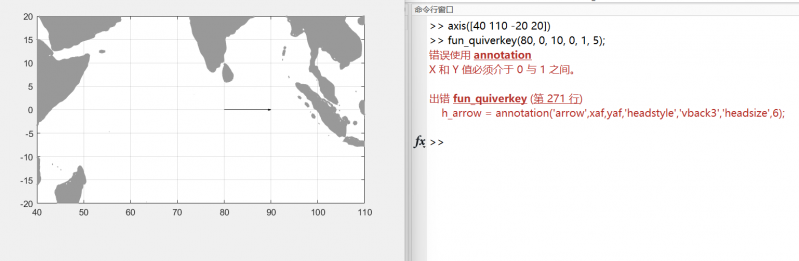

如果缩小区域，那么就会报错，意思是参考箭头超出的画布大小，因为参考箭头还是标在原始位置

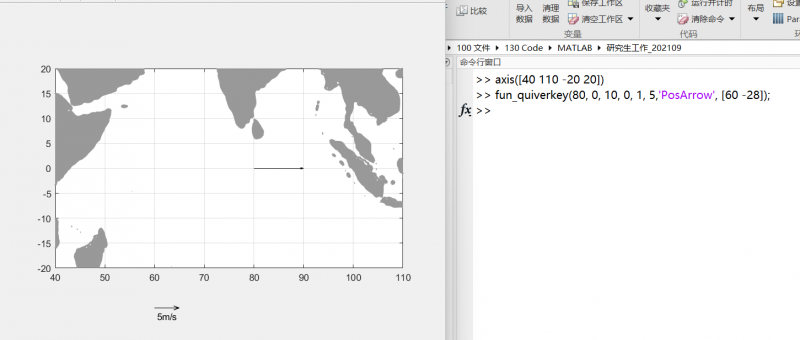

这时，只需要指定参考箭头的位置就行

或者你也可以修改函数内默认设置，使它符合你的作图习惯
