配合 cartopy 使用的中国地图包：frykit

付亚男

好啊，就是建议换个名字

后面用的人多了，大家都会好奇frykit是什么意思
总不能告诉别人，是炸鸡人的【炸鸡工具箱】哈哈哈

灭火器

付亚男 发表于 2025-3-16 22:01
好啊，就是建议换个名字

后面用的人多了，大家都会好奇frykit是什么意思

被你发现了

尽头的尽头

很不错，我记得天地图好像还给了审图号，这样大家写论文不愁审图号了

junyang517

感谢分享~~~~~~~~~~~~~

astiny

炸鸡老师好强大

独孤酒见

灭火器大神这下应该把关于地图常用到的功能不但实现了，而且是便捷了。大神，在您的主贴中的效果图中怎么实现标注经纬度啊。这种lambert投影的标注我一致没能成功。

灭火器

独孤酒见 发表于 2025-3-20 10:57
灭火器大神这下应该把关于地图常用到的功能不但实现了，而且是便捷了。大神，在您的主贴中的效果图中怎么实 ...

GeoAxes.gridlines 就能标经纬度
https://scitools.org.uk/cartopy/ ... bels/gridliner.html
frykit 里的 set_map_ticks 函数也能，但很不完善，只能标注方形外框的地图。

独孤酒见

灭火器 发表于 2025-3-20 17:24
GeoAxes.gridlines 就能标经纬度
https://scitools.org.uk/cartopy/docs/latest/gallery/gridlines_and_ ...

感谢大神。我看到了你在网页上给的例子了。
https://zhajiman.github.io/post/frykit/
我准备尝试一下。里面的例子就是我想要的标注格式。
我现在经纬度的标注都标注在图里了，没标注在边框上。

感谢大神。不只是高人，还方便广大群众使用。

gdou_lyc

感谢大神提供的工具！！想问问大神，我南海小图里contouf填色是没问题的，但是用quiver画风矢量不显示，想问问大神这边有使用该库包画小图的风矢量的例子吗{:eb302:}

灭火器

gdou_lyc 发表于 2025-8-9 10:01
感谢大神提供的工具！！想问问大神，我南海小图里contouf填色是没问题的，但是用quiver画风矢量不显示，想 ...

1. from typing import cast

2.

3. import frykit.plot as fplt

4. import matplotlib.pyplot as plt

5. import numpy as np

6. from cartopy.mpl.geoaxes import GeoAxes

7. from scipy.ndimage import gaussian_filter

8.

9. # 读取数据

10. data = fplt.load_test_data()

11. X, Y = np.meshgrid(data.lon, data.lat)

12. t2m = gaussian_filter(data.t2m - 273.15, sigma=1)

13. u10 = gaussian_filter(data.u10, sigma=1)

14. v10 = gaussian_filter(data.v10, sigma=1)

15.

16. # 设置投影

17. map_crs = fplt.CN_AZIMUTHAL_EQUIDISTANT

18. data_crs = fplt.PLATE_CARREE

19.

20. # 准备地图

21. fig = plt.figure(figsize=(8, 5))

22. main_ax = fig.add_subplot(projection=map_crs)

23. mini_ax = fplt.add_mini_axes(main_ax)

24. main_ax = cast(GeoAxes, main_ax)

25. mini_ax = cast(GeoAxes, mini_ax)

26. main_ax.set_extent((74, 136, 13, 57), crs=data_crs)

27. mini_ax.set_extent((105, 122, 2, 25), crs=data_crs)

28. for ax in [main_ax, mini_ax]:

29.     fplt.add_cn_province(ax, lw=0.25)

30.     fplt.add_cn_line(ax)

31.

32. # 绘制气温

33. for i, ax in enumerate([main_ax, mini_ax]):

34.     cf = ax.contourf(

35.         X,

36.         Y,

37.         t2m,

38.         levels=np.linspace(-10, 35, 10),

39.         cmap="plasma",

40.         extend="both",

41.         transform=data_crs,

42.         transform_first=True,

43.     )

44.     fplt.clip_by_cn_border(cf)

45.     if i == 0:

46.         fig.colorbar(cf, ax=ax, label="Temperature (℃)")

47.

48. # 用 stride 替代 regrid_shape

49. stride = 6

50. s = np.s_[::stride, ::stride]

51.

52. # 绘制风场

53. # 用 inches 单位保证大图小图里的箭头大小相同

54. quiver_kwargs = dict(

55.     x=X[s],

56.     y=Y[s],

57.     u=u10[s],

58.     v=v10[s],

59.     scale=30,

60.     scale_units="inches",

61.     units="inches",

62.     width=0.01,

63.     headwidth=4,

64.     transform=data_crs,

65. )

66. main_Q = main_ax.quiver(**quiver_kwargs)

67. mini_Q = mini_ax.quiver(**quiver_kwargs)

68. fplt.clip_by_cn_border(main_Q)

69. fplt.clip_by_cn_border(mini_Q)

70. fplt.add_quiver_legend(main_Q, U=10, height=0.12, loc="lower left")

71.

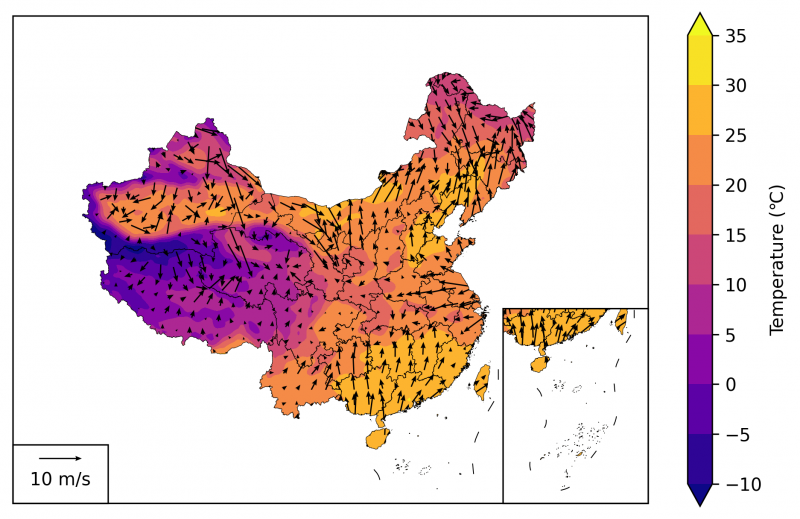

72. fplt.savefig("quiver.png")

73. plt.close(fig)


复制代码

1. matplotlib==3.10.5

2. cartopy==0.25.0

3. frykit==0.7.5.post1

复制代码

我这里画出来是正常的，就直接画
