红外云图如何绘制？

18686406027

谢谢王老师

18686406027

MeteoInfo 发表于 2022-3-4 08:39

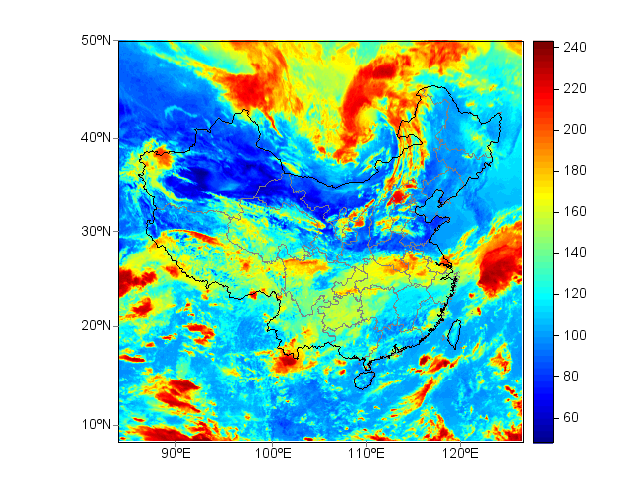

参考下面的图：

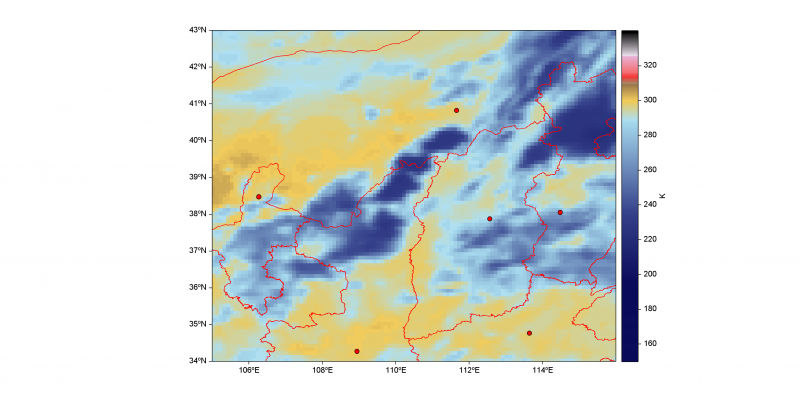

谢谢王老师分享，我画出来的颜色不对，您能分享下I-01.rgb吗

MeteoInfo

18686406027 发表于 2022-3-4 13:49
谢谢王老师分享，我画出来的颜色不对，您能分享下I-01.rgb吗

I-01.rgb (3.28 KB, 下载次数: 3)

2022-3-4 14:29 上传

点击文件名下载附件
放入MeteoInfo -> colormaps 中即可，下个版本会在软件中自带。

18686406027

MeteoInfo 发表于 2022-3-4 14:30
放入MeteoInfo -> colormaps 中即可，下个版本会在软件中自带。

谢谢王老师

18686406027

MeteoInfo 发表于 2022-3-4 14:30
放入MeteoInfo -> colormaps 中即可，下个版本会在软件中自带。

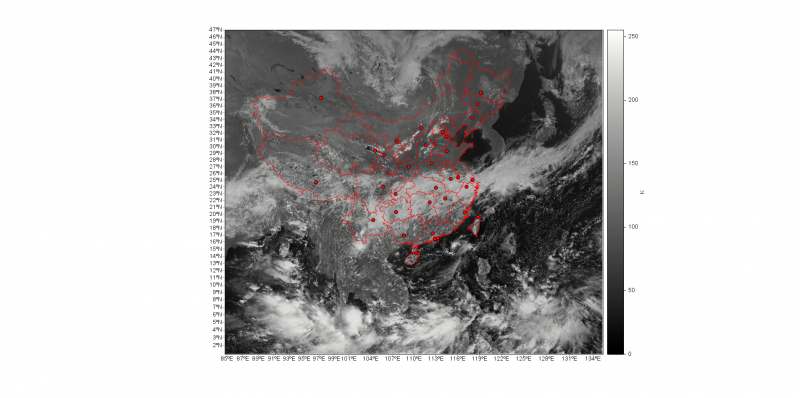

1. 想问下王老师我这个代码中xlim设置的范围怎么在图片中没体现出来呢

复制代码

MeteoInfo

18686406027 发表于 2022-3-11 13:26

有投影的地图坐标系缩放用 axis 函数：http://www.meteothink.org/docs/m ... html?highlight=axis

18686406027

MeteoInfo 发表于 2022-3-11 14:03
有投影的地图坐标系缩放用 axis 函数：http://www.meteothink.org/docs/meteoinfolab/plot/functions/axi ...

谢谢王老师

18686406027

MeteoInfo 发表于 2022-3-4 14:30
放入MeteoInfo -> colormaps 中即可，下个版本会在软件中自带。

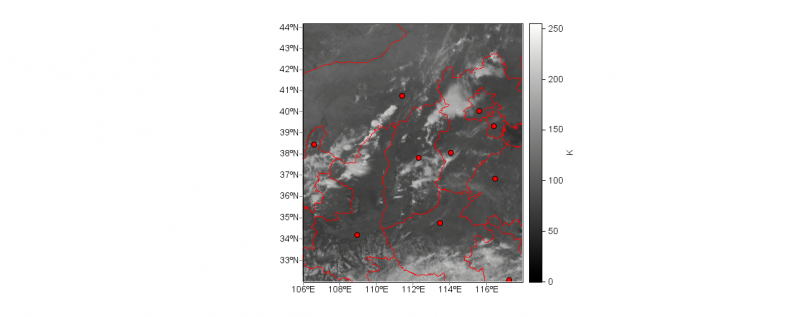

1. 又要请教王老师了，我出的图片像素低，想求教王老师怎样提高这个像素呢，非常感谢王老师之前的指导

复制代码

MeteoInfo

18686406027 发表于 2022-3-12 10:57

imshow 函数可以用 interpolation='bicubic' 参数

18686406027

MeteoInfo 发表于 2022-3-12 11:38
imshow 函数可以用 interpolation='bicubic' 参数

fn = 'C:/Users/28598/Desktop/TBB-BJ/TBB_IR1_OTG_20170921_0500_FY2G.AWX'
f = addfile_awx(fn)
data = f['var'][:,:]
#plot
toproj = projinfo()
axesm(projinfo=f.proj,griddx=1,griddy=1)
mlayer=shaperead('C:/Users/28598/Desktop/MeteoInfo/map/cn_province.shp')
geoshow(mlayer,size=1,edgecolor=('r'),\interpolation='bicubic')
mlayer=shaperead('C:/Users/28598/Desktop/MeteoInfo/map/cn_cities.shp')
geoshow(mlayer,color='r',size=8,\interpolation='bicubic')
layer=imshow(data,vmin=350,vmax=200,cmap='I-01',proj=f.proj,\interpolation='bicubic')
colorbar(layer, label='K')
show()
axism([105,116,34,43])
savefig('C:/Users/28598/Desktop/newPIC/0500.png', dpi=300)

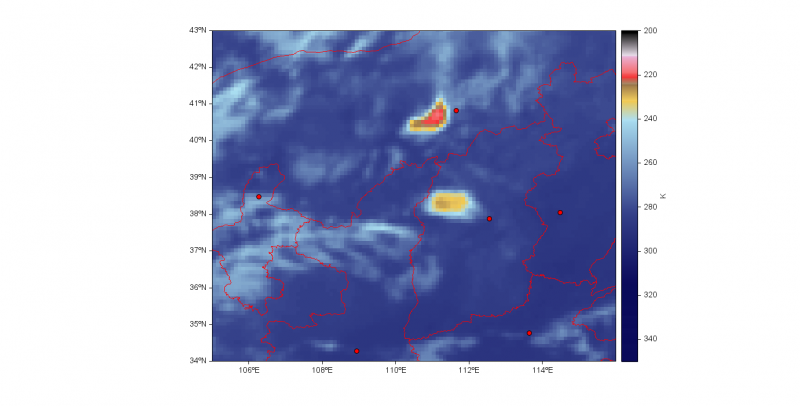

王老师是这样吗？像素质量好像没起到作用，想求教下
