绘制地形图并标出研究区域

Bravo_lff

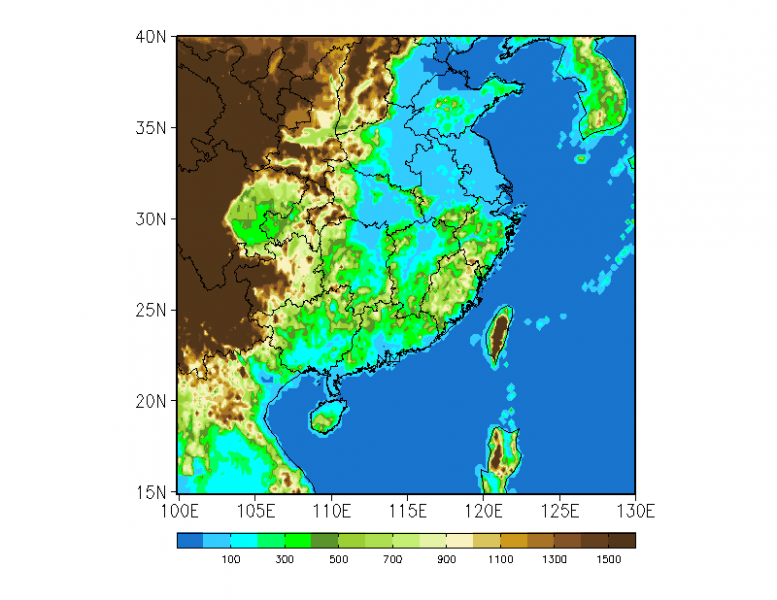

请问楼主这个bin文件是怎么的出来的哇？为啥我只能画到40纬度，这个该怎调整啊？是跟bin文件有关吗

瑾珂

明明我已经改了经纬度，结果图依旧是以前的

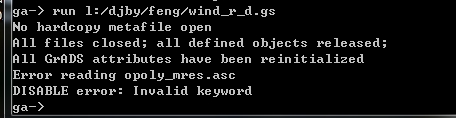

'reinit'
'open L:/DJBY/feng/topo10.ctl'
'open L:/DJBY/feng/2017010308.ctl'
'open L:/DJBY/rain/rain2017010308.ctl'

'set vpage 0.0 11.0 0.0 8.5'
'set parea 1.0 10.5 1.5 8.0'
'set grads off'
'set grid off'

'set x 600 781'
'set y 630 781'
'set vrange 20 30'
'set vrange2 96 108'
'set ylint 5'
'set xlint 5'
'set ylopts 1 4 0.18'
'set xlopts 1 4 0.18'
'set gxout shaded'
'set rgb 20 24 116 205'
'set rgb 21 51 204 255'
'set rgb 22 0 255 255'
'set rgb 23 0 255 100'
'set rgb 24 0 255 0'
'set rgb 25 90 149 44'
'set rgb 26 155 207 52'
'set rgb 27 173 223 80'
'set rgb 28 197 239 116'
'set rgb 29 229 243 167'
'set rgb 30 249 242 191'
'set rgb 31 243 234 169'
'set rgb 32 231 216 133'
'set rgb 33 218 197 93'
'set rgb 34 210 174 56'
'set rgb 35 203 153 28'
'set rgb 36 167 116 37'
'set rgb 37 131 84 40'
'set rgb 38 100 64 30'
'set rgb 39 82 54 25'
'set rgb 40 122 100 79'
'set clevs 0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500'
'set ccols 20 21 22 23 24 25 26 27 28 29 30 33 35 36 37 38 39 40'
'd tp'
'cbarm 1 0 5.7 0.35'

'set mproj latlon'
'set mpdset cnworld'
'set map 1 1 4'
'draw map'
'basemap O 20 1 M'



'set gxout shaded'
*'define uu=ws.2*cos(270-wd.2)'
*'define vv=ws.2*sin(270-wd.2)'
'set gxout barb'
'set ccolor 2'
'd ws.2*cos(270-wd.2);ws.2*sin(270-wd.2)'



'set gxout contour'
'set cmin 0'
'set ccolor 1'
'set cstyle 1'
'set clevs  0.1 10 25 50 100 200 300 400'
'd  r.3'


'printim L:\DJBY\feng\windrain2017010308.png white'
'disable gxprint'
；

泡沫学天气

下来试试，谢谢！
