【完美】解决FNL资料任意两点间斜剖面叠加地形的问题

river

canghaidie 发表于 2020-2-16 08:41
还想问您个问题，我画了阴影和等值线叠加图，标注等值线数值总是有个白色的底，用set clab masked后数值 ...

上一下脚本看看吧，我也好久没弄了，正常情况下应该没问题的。你的GrADS哪个版本的?而且如果直接画等值线图，新版的GrADS是默认开启masked的。如果是阴影图和等值线叠加，这时使用set clab masked 命令会导致只有少数几条等值线有标值，很多线直接不标值了，不知道是GrADS的问题，还是我哪个命令没有理解透彻······
你对比一下看看，我也搞不懂了

canghaidie

river 发表于 2020-2-20 14:01
上一下脚本看看吧，我也好久没弄了，正常情况下应该没问题的。你的GrADS哪个版本的?而且如果直接画等值线 ...

2.0的，好的，我再试试，非常感谢

river

canghaidie 发表于 2020-2-25 09:07
2.0的，好的，我再试试，非常感谢

我用的2.2.1最新版，你也可以更新一下https://sourceforge.net/projects/opengrads/files/grads2/2.2.1.oga.1/
官网上给了一个等高线的例子，所有的线都有标值，但它是指定了特定的等高线，不知道是不是跟这个有关，你可以看一下
cl='480 490 500 510 520 530 540 550 560 570 580 590 600 610'
cc='   9  14   4  11   5  13   3  10   7  12   8   2   6'
'set rgb 16 70 70 70'
'set annot 16'
'set map 0'
* turn off map
'set mpdraw off'
* draw shaded contours
'set gxout shaded'
'set clevs 'cl
'set ccols 'cc
'set xlint 40'
'd z(lev=500)/10'
* draw labeled contours
'set gxout contour'
'set ccolor 16'
'set clevs 'cl
'set clopts 1'
'set clab masked'
'd z(lev=500)/10'
* draw the map
'set mpdraw on'
'draw map'

river

canghaidie 发表于 2020-2-25 09:07
2.0的，好的，我再试试，非常感谢

我测试了一下，无论怎样修改，只要使用set clab masked 命令，等值线标值就会随机只标几根，这个可能是openGrads的bug吧，你可以用原版的GrADS在linux下测试看看

瑾珂

版主能不能提供一下地形资料，我用其他的地形资料弄，结果太奇怪了

river

瑾珂 发表于 2020-4-23 17:09
版主能不能提供一下地形资料，我用其他的地形资料弄，结果太奇怪了

我的另一个帖子里有，自己下载吧

瑾珂

river 发表于 2020-4-28 22:23
我的另一个帖子里有，自己下载吧

我翻你的帖子还是没有找到，能给个提示不？

river

瑾珂 发表于 2020-5-6 16:45
我翻你的帖子还是没有找到，能给个提示不？

一共就三个关于剖面的帖子，肯定其中一个就有
http://bbs.06climate.com/forum.php?mod=viewthread&tid=10966

布拉风666

谢谢楼主

嘴角上扬

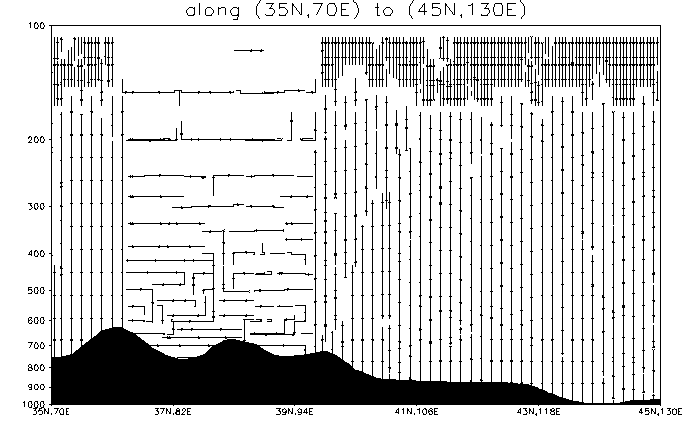

楼主，我用的0.25的fnl资料，照你的方法做的，出来的图是这样的，可能是什么原因呢？检查数据没有问题，每层风场可以正常出图。
