【已解决】ncl 降水 空间相关 显著性打点

guoguohh

在我自己不停的尝试＋搜索下，三个小时内解决了，原来有大佬已经解决过这样的问题，脑子太累的情况下都不知道搜索“打点问题”这个关键词，一直看的是显著性检验的内容，我好蠢/(ㄒoㄒ)/~~

发个帖子就当留个总结吧，给大家做个参考

解决方法见：NCL打点问题-编程作图-气象家园_气象人自己的家园 (06climate.com)
按照这个帖子给的方法自己试了试，把
  sres@cnLevelSelectionMode = "ExplicitLevels"
  sres@cnLevels    = (/-0.6313545,0.5914669/)    ;这两个值是通过了95%显著性检验的相关系数的最值

这两行加进去就得出的图和第一种方法一样了，也知道了目前这个shade函数不被推荐使用了，
第一种方法我是按照书上《ncl数据处理和绘图实习教程》做的，还是教材香啊

====================================================================================
各位大佬们好，在显著性检验打点的时候找了两个方法，但是出来的图有一定的细微的差别

ts是我的指数（一维时间序列）
ccr是我的相关系数（二维）
;显著性打点
n    = dimsizes(ts)
df=n-2
  t = ccr*sqrt((n-2)/(1-ccr^2)) ;t检验
  p = student_t(t, df) ;概率值
  psig = 0.05  ; test significance level
  copy_VarMeta(ccr(:,:), p(:,:))
  p= where(p.gt.0.05, p@_FillValue, p)   ;大于0.05的p值设为缺测值返回给p（图1方法）
  ccr_test = where(p.le.0.05, ccr, ccr@_FillValue);用where函数返回通过显著性的相关系数值方法（图2方法）
  copy_VarMeta(ccr(:,:), ccr_test(:,:))
ccr_max = max(ccr_test);即在最大值与最小值之间的值是通过显著性检验的。
ccr_min = min(ccr_test)

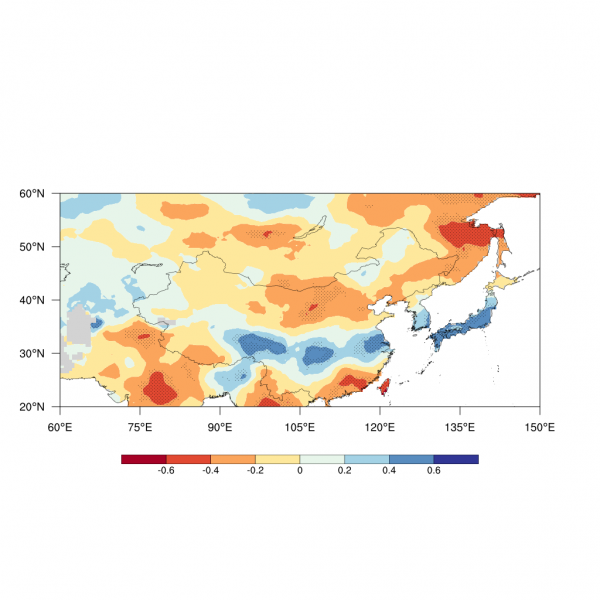

图1：利用等值线图直接绘制统计量小于0.05区域
rest=res
  rest@cnLevelSelectionMode="ExplicitLevels"
  rest@cnLevels=(/0.05/)
  rest@cnFillPalette="GMT_gray"
   rest@cnFillColors         = (/1,-1/)
  rest@cnFillPattern        =17
  rest@cnFillScaleF=0.5
  rest@cnInfoLabelOn=False
  rest@lbLabelBarOn=False
plot=gsn_csm_contour(wks,p,rest)

图2：参考NCL对变量场相关系数的显著性检验及打点处理问题-编程作图-气象家园_气象人自己的家园 (06climate.com)找到统计量小于0.05对应的相关系数的最大值和最小值，利用gsn_contour_shade(plot,x_min,x_max,opt)得出图
sres                             = True
  sres@gsnDraw            = False
  sres@gsnFrame           = False
  sres@cnLineLabelsOn  = False
  sres@cnLinesOn          = False
  sres@cnInfoLabelOn    = False
  sres@cnFillOn              = False
  sres@lbLabelBarOn      = False
  sres@cnInfoLabelOn    = False
  sres@cnFillScaleF     =0.5
   sres@gsnLeftString=" "
  sres@gsnRightString=" "

  opt = True
  opt@gsnShadeFillType = "pattern"
  opt@gsnShadeMid     = 17

  plot1  = gsn_csm_contour(wks,ccr_test,sres)
  plot1  = gsn_contour_shade(plot1,ccr_min,ccr_max,opt)

两个图大体上是相同的，但是在长江流域部分图二没有点，但图一有点，想问问我该用哪种方法，感觉两个思路应该都正确，不知道为什么出的图有些不一样

又又又加零

　

阿吉木柯

我觉得可以调试一下点的密度和大小或颜色，否则实在看不清楚

guoguohh

阿吉木柯 发表于 2022-2-23 21:24
我觉得可以调试一下点的密度和大小或颜色，否则实在看不清楚

好滴，谢谢建议~

张张会长大

我按照您的图1设置死活打不上点是怎么回事呢？读数据也有通过显著性检验的有警告但没有报错
warning:Attempt to reference attribute (_FillValue) which is undefined
warning:ContourPlotSetValues: Data values out of range of levels set by EXPLICITLEVELS mode

guoguohh

张张会长大 发表于 2022-3-22 20:33
我按照您的图1设置死活打不上点是怎么回事呢？读数据也有通过显著性检验的有警告但没有报错
warning:Attem ...

你按照警告对应着一条一条试着改吧 我没遇到过这种情况

LeslieTse

图一中的
rest@cnLevels      = (/0.05/)
rest@cnFillPalette = "GMT_gray"
rest@cnFillColors  = (/1,-1/)
似乎没必要，p= where(p.gt.0.05, p@_FillValue, p)已经挑出了P的范围
可以加上
rest@cnMonoFillColor = True
rest@cnFillColor         = "black"
改变点的颜色
ccr_test = where(p.le.0.05, ccr, ccr@_FillValue)中的.le.改成.lt.可能更准确点
检验也可以用rtest函数

zhurui

有人知道缺测也被打点是什么原因造成的嘛？

Miaoono

张张会长大 发表于 2022-3-22 20:33
我按照您的图1设置死活打不上点是怎么回事呢？读数据也有通过显著性检验的有警告但没有报错
warning:Attem ...

您好我也遇到了这个问题，请问你解决了吗？
