EOF分解疑惑

vicky-zz

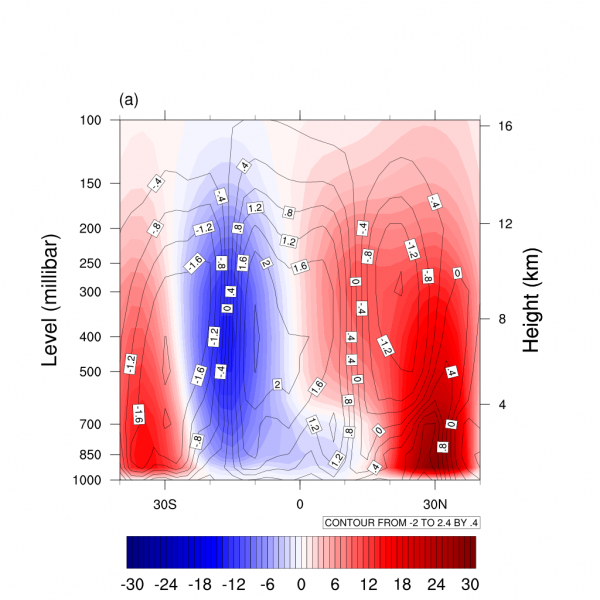

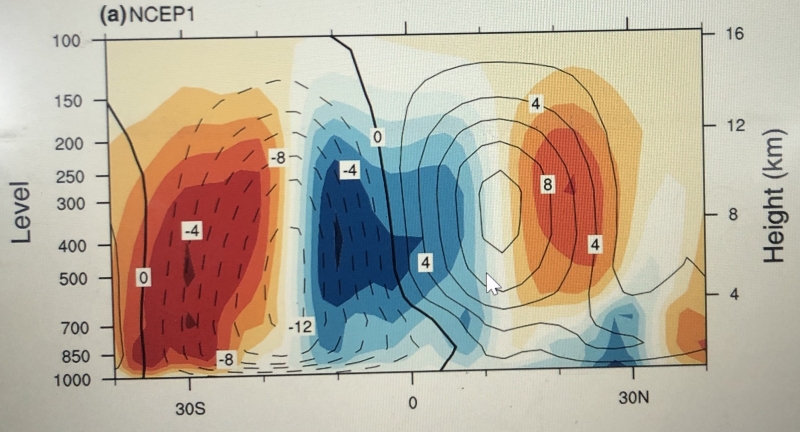

先画了一个30°E-160°E区域平均的春季的MSF剖面图，参考文献里给的图，我感觉它画出的不太关于赤道对称，但是参考的文献里说它是近似关于赤道对称分布的，我自己画出来的对称性比它好一点。然后文献对MSF进行了EOF分解，我发现我画的前两个模态跟它画的完全不一样（图在最后面），下面是我用NCL画的脚本，不知道错在哪里呜呜，大神帮忙看看呀


begin
a = addfile("./Downloads/uwnd.mon.mean.nc", "r")
b = addfile("./Downloads/vwnd.mon.mean.nc", "r")
c= addfile("./Downloads/pres.mon.mean.nc", "r")
u = a->uwnd(12*(1979-1948)+0:12*(2016-1948)+11,:,{-40:40},{30:160})
v = b->vwnd(12*(1979-1948)+0:12*(2016-1948)+11,:,{-40:40},{30:160})
ps = c->pres(12*(1979-1948)+0:12*(2016-1948)+11,{-40:40},{30:160})
lat  =   a->lat
lon  =   a->lon
plev  =   a->level

;print(plev)
;................pick up the v of the each winter  and the surface pressure of the each winter.....................................................
v_DJF=month_to_season(v,"MAM")
ps_DJF=month_to_season(ps,"MAM")


;..................................calculate the msf of every winter from (1979 to 2016)..... ...............
msf   = zonal_mpsi_Wrap(v_DJF(:,::-1,:,:),v&lat,plev(::-1)*100,ps_DJF*100)
msf = where(ismissing(msf),msf,msf/1.0e+10)
msf= msf(:,::-1,:)
msf!0="time"
msf!1   = "lev"                             ; name the coordinates since
msf!2   = "lat"
msf&time =v_DJF&time                       ; zmmsf does not copy them.
msf&lev =v&level
msf&lat =v&lat                               ; cp lat to "lat"
msf@long_name = " msf in DJF "
msf@units =  "10^10 kg/s   "
;.........................................EOF.......................................................................
x = msf(lat|:,lev|:,time|:)
;optEof=True
;optEof@jopt = 0
neof=2
eof_msf   = eofunc_Wrap(x,neof,False)
pcvar = eof_msf@pcvar
;print(eof_msf@pcvar)
eof_msf1 = eof_msf(lev|:,lat|:,evn|:)
;;;.......................................north.......................................
ndimx = dimsizes(x)
ntime = ndimx(2)
sig = eofunc_north(eof_msf@pcvar, ntime, False)
print(sig)
;printVarSummary(eof_msf)
;printMinMax(eof_msf,False)
;;;...........................................PC................................
;optETS = True
;optETS@jopt = 1
eof_ts = eofunc_ts_Wrap(x, eof_msf, False)
;eof_ts = dim_standardize_n(eof_ts, 1, 1)
;printVarSummary(eof_ts)
eof_ts!1 = "year"
eof_ts&year = ispan(1979,2016,1)
printVarSummary(eof_ts)
printVarSummary(eof_msf)

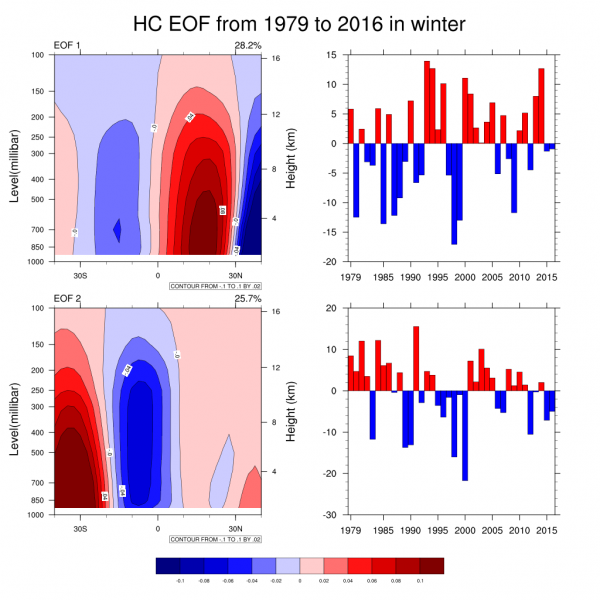

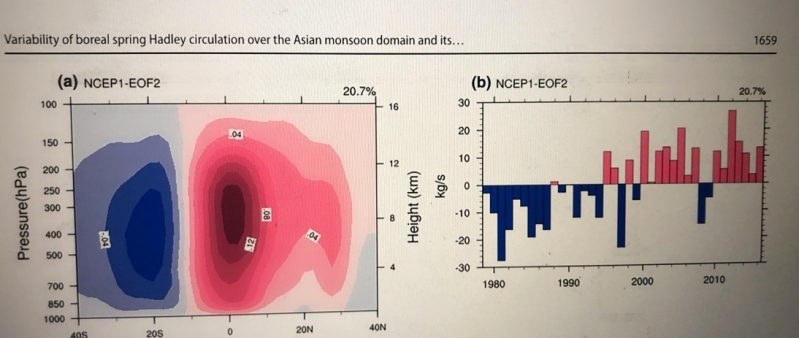

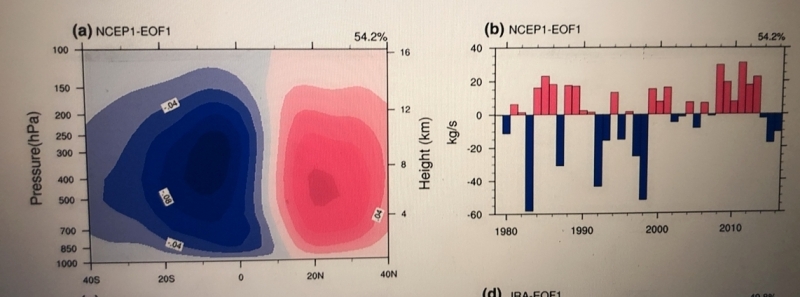

文献中的图为(a),我画的图为（b)
（a)

（B）


（a）



（b)

deemo7

会不会是一个距平做的eof一个标准化做的eof

人可山

ncl 的zonal_mpsi 这个函数听网上说似乎有点问题

vicky-zz

deemo7 发表于 2021-11-29 08:13
会不会是一个距平做的eof一个标准化做的eof

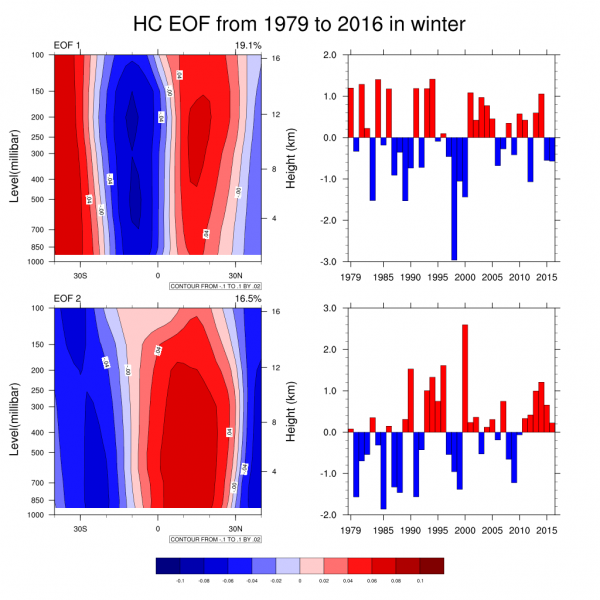

把jopt设置成1，出来的空间模态比之前更接近一点，但是两个模态的方差都特别小
optEof=True
optEof@jopt =1eof_msf   = eofunc_Wrap(x,neof,optEof)
然后eof_ts = eofunc_ts_Wrap(x, eof_msf, False)这个还是没变
eof_ts = dim_standardize_n(eof_ts, 1, 1)  ；顺便对时间系数也标准化了一下

vicky-zz

人可山 发表于 2021-11-29 08:35
ncl 的zonal_mpsi 这个函数听网上说似乎有点问题

我用这个函数画了整个纬圈的春季哈德来环流，画出来关于赤道很对称唉。难道这个函数不太适合画区域的环流嘛？那还用什么可以重现MSF的方法呀，是不是要自己手算？

vicky-zz

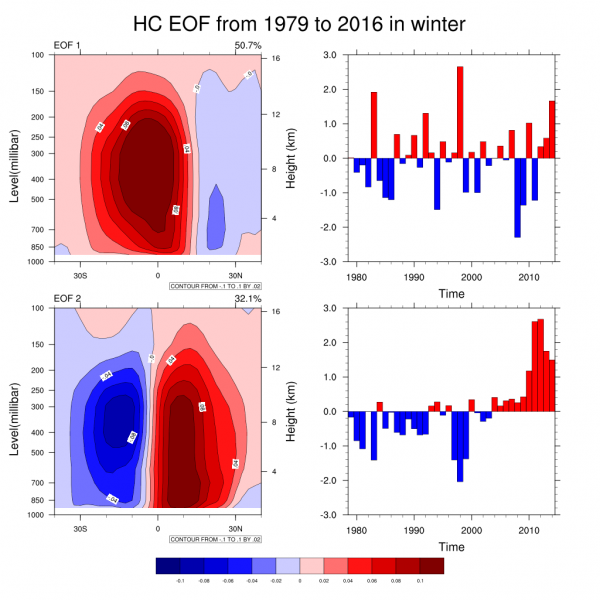

家人们，有木有人帮忙看看呀呜呜，zonal_mpsi_Wrap里面的经向速度只适合计算整个纬向平均的MSF，区域的MSF要用经向风的幅散分量来计算，修改了脚本之后，气候平均的MSF剖面图是关于赤道对称的，EOF的第一个空间模态不同，第二个模态跟文献是相似的。现在不知道问题出在哪里，有没有家人帮忙看看呀{:eb334:{:eb303:}

vicky-zz

有木有大神帮忙看看呀，几天了还没想明白哪里画的不对

vicky-zz

vicky-zz 发表于 2021-11-30 10:01
家人们，有木有人帮忙看看呀呜呜，zonal_mpsi_Wrap里面的经向速度只适合计算整个纬向平均的MSF，区域的MSF ...

把第一个模态乘以一个负一，翻转过来应该对了
