请教如何在MeteoinfoLab画图多个子图共用一个图例

Jaosen1900

各位友人们，在MeteoinfoLab画图遇到了一些瓶颈，请教几个问题哈哈
如何在MeteoinfoLab中将多个子图共用一个图例呢

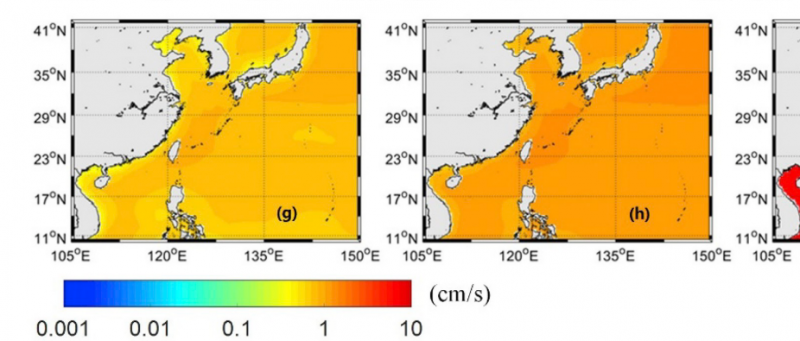

然后这个图例咋设置成图片上这种对数形式的呢，
最后还有一个小问题，图片上黑白边框能否在MeteoinfoLab上实现呢
提前谢谢各位关注这个问题！！！

MeteoInfo

多个子图共用一个图例可以这样做，每个子图都不绘制图例，最后再增加一个axes专门绘制图例，可以用position参数控制图例的位置，参考下面的脚本：

1. f = addfile(os.path.join(migl.get_sample_folder(), 'GrADS', 'model.ctl'))

2. ps = f['PS'][0]

3.

4. #Plot

5. figure(figsize=[800, 421], newfig=False)

6. lchina = shaperead('cn_province')

7. for i in range(1, 5):

8.     subplot(2,2,i, axestype='map', tickfontsize=12)

9.     geoshow(lchina)

10.     layer = contourf(ps)

11.     xlim(72,137)

12.     ylim(15,55)

13.     yticks(arange(20,51,10))

14.

15. #new axes - add China South Sea

16. ll = shaperead('cn_border')

17. cols = [0, 1]

18. rows = [0, 1]

19. axs = []

20. for col in cols:

21.     for row in rows:

22.         ax = axesm([0.335+(col*0.5), 0.06+(row*0.5), 0.14, 0.14], axison=False, frameon=True)

23.         axs.append(ax)

24.         geoshow(ll, color='b')

25.         xlim(106, 123)

26.         ylim(2, 23)

27.

28. #Add one colorbar

29. axes([0.2,0.2,0.26,0.5], frameon=False, axis=False)

30. colorbar(layer, fontsize=12)

f = addfile(os.path.join(migl.get_sample_folder(), 'GrADS', 'model.ctl'))<br /> ps = f['PS'][0]<br /> <br /> #Plot<br /> figure(figsize=[800, 421], newfig=False)<br /> lchina = shaperead('cn_province')<br /> for i in range(1, 5):<br />     subplot(2,2,i, axestype='map', tickfontsize=12)<br />     geoshow(lchina)<br />     layer = contourf(ps)<br />     xlim(72,137)<br />     ylim(15,55)<br />     yticks(arange(20,51,10))<br /> <br /> #new axes - add China South Sea<br /> ll = shaperead('cn_border')<br /> cols = [0, 1]<br /> rows = [0, 1]<br /> axs = []<br /> for col in cols:<br />     for row in rows: <br />         ax = axesm([0.335+(col*0.5), 0.06+(row*0.5), 0.14, 0.14], axison=False, frameon=True)<br />         axs.append(ax)<br />         geoshow(ll, color='b')<br />         xlim(106, 123)<br />         ylim(2, 23)<br /> <br /> #Add one colorbar<br /> axes([0.2,0.2,0.26,0.5], frameon=False, axis=False)<br /> colorbar(layer, fontsize=12)

Jaosen1900

谢谢王老师！！

Jaosen1900

MeteoInfo 发表于 2021-12-15 23:03
多个子图共用一个图例可以这样做，每个子图都不绘制图例，最后再增加一个axes专门绘制图例，可以用position ...

王老师您好，请问在MeteoinfoLab里面可以更改colorbar上的刻度吗，在官网文件里关于colorbar的介绍没找到这个参数，谢谢王老师。

MeteoInfo

Jaosen1900 发表于 2021-12-16 19:20
王老师您好，请问在MeteoinfoLab里面可以更改colorbar上的刻度吗，在官网文件里关于colorbar的介绍没找到 ...

ticks 和 ticklabels 参数可以调整。
