弊案结外显示错误

zdf2075

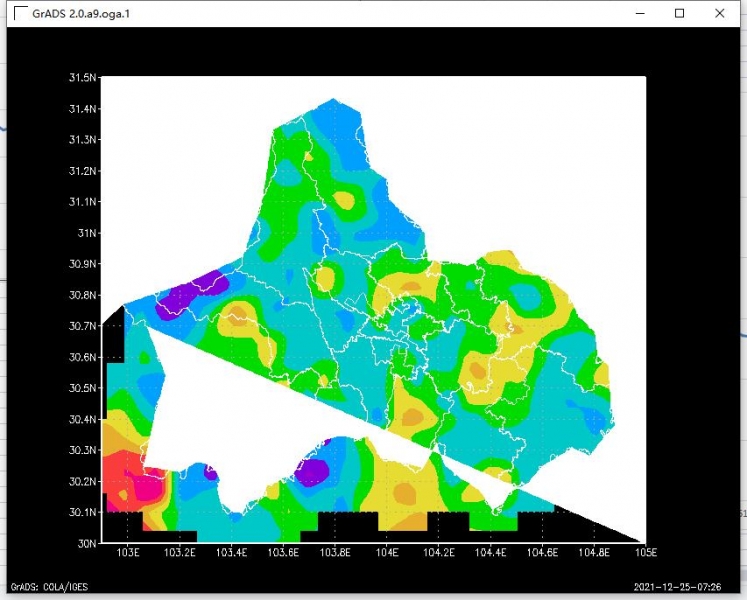

我自己做了个边界，上边是对的，但是到下面就不对了，麻烦大佬帮看看呢


'reinit'
'open D:\zdf\study\zhandian\grid.ctl'
'open D:\zdf\study\zhandian\td.ctl'
'set mpdset cnworld'
'set lon 102.9 105'
'set lat 30 31.5'
'set t 1'
'define tds=oacres(gtd,td.2)'
'set cint 10'
'set gxout shaded'
'province-basemap chengdu tds 1'
*'set gxout contour'
*'d tds'
'printim D:\zdf\study\zhandian\td.gif white'

四叶草

out边界数据有问题

zdf2075

四叶草 发表于 2021-12-25 15:38
out边界数据有问题

嗯 谢谢     那应该怎么改呢   在哪里可以看到关于out文件相关说明呢

栤唥de嶶笑

zdf2075 发表于 2021-12-27 10:45
嗯 谢谢     那应该怎么改呢   在哪里可以看到关于out文件相关说明呢

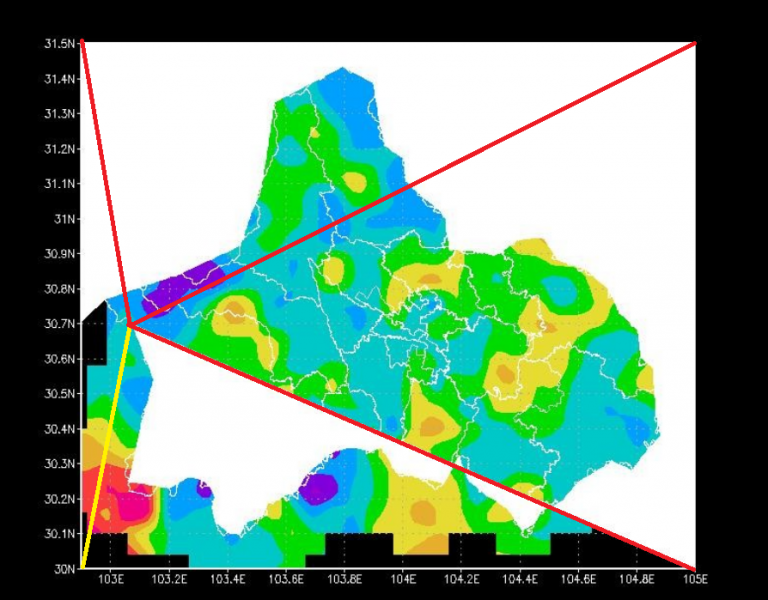

看了一下你的问题，你应该是地图起点选择了左中（102.9E，30.75N），外框起点选择了右下（105E，30N），这样会导致“飞线”，就是你目前的错误；

out文件最后那几个点，即外框起点，建议改为从左下（102.8E，30N）起（只有黄色这根线，没有横跨地图，只能选黄色这根线；其他线都横跨地图了，都会出现“飞线”问题），然后逆时针转

栤唥de嶶笑

栤唥de嶶笑 发表于 2021-12-27 10:48
最后那几个点的顺序调一下。明显是左下和右下的顺序搞反了，调一下这两个点的顺序

out文件里，地图边界应该是顺时针，外框那5个点应该是逆时针的。你核对一下，顺序不能乱。

另外，地图起点选择也很重要。你的地图起点是左中（102.9E，30.75E），那你外框起点又选择了右下（105E，30N），就会导致“飞线”（左中到右下这根线横跨了地图）；
要按照就近原则，左中点到左下（102.8E，30N）才不会出问题。（PS：左中到左上也会出问题，线横跨了地图，也会出现“飞线”情况）

如果你的地图起点在右下（104.5E，30.2N），那么外框起点也要从右下这个点开始（即105E，30N），逆时针走。

栤唥de嶶笑

看了一下你的问题，你应该是地图起点选择了左中（102.9E，30.75N），外框起点选择了右下（105E，30N），这样会导致“飞线”，就是你目前的错误；

out文件最后那几个点，即外框起点，建议改为从左下（102.8E，30N）起，然后逆时针转

四叶草

zdf2075 发表于 2021-12-27 10:45
嗯 谢谢     那应该怎么改呢   在哪里可以看到关于out文件相关说明呢

draw polyf x1 y1 x2 y2 x3 y3 ... xn yn
建议你看看这个命令的用法，对你理解out数据会有帮助

zdf2075

栤唥de嶶笑 发表于 2021-12-27 10:48
看了一下你的问题，你应该是地图起点选择了左中（102.9E，30.75N），外框起点选择了右下（105E，30N）， ...

大神，我改对了  感谢

栤唥de嶶笑

zdf2075 发表于 2021-12-28 10:56
大神，我改对了  感谢

不客气。无非就2点，地图起点选好，外框逆时针搞对，out文件就没问题。
