添加子图的便利函数

灭火器

Cartopy 中的地图，即 GeoAxes，因为 aspect_ratio 固定为 1，所以在 add_axes 后其实际形状位置会发生变化，导致不符预期（可见 Cartopy 系列：对入门教程的补充）。因此 GeoAxes 与普通的 Axes 放在一起排版时总是效果很差，以至于需要手动对齐。这里介绍一个自制的函数，功能是根据已有的一个（组）Axes 的位置，新建一个等高或等宽的 Axes。代码如下

1. import numpy as np

2. import matplotlib.transforms as mtransforms

3.

4. def add_equal_axes(ax, loc, pad, width):

5.     '''

6.     在原有的Axes旁新添一个等高或等宽的Axes并返回该对象.

7.

8.     Parameters

9.     ----------

10.     ax : Axes or array_like of Axes

11.         原有的Axes,也可以为一组Axes构成的数组.

12.

13.     loc : {'left', 'right', 'bottom', 'top'}

14.         新Axes相对于旧Axes的位置.

15.

16.     pad : float

17.         新Axes与旧Axes的间距.

18.

19.     width: float

20.         当loc='left'或'right'时,width表示新Axes的宽度.

21.         当loc='bottom'或'top'时,width表示新Axes的高度.

22.

23.     Returns

24.     -------

25.     ax_new : Axes

26.         新Axes对象.

27.     '''

28.     # 无论ax是单个还是一组Axes,获取ax的大小位置.

29.     axes = np.atleast_1d(ax).ravel()

30.     bbox = mtransforms.Bbox.union([ax.get_position() for ax in axes])

31.

32.     # 决定新Axes的大小位置.

33.     if loc == 'left':

34.         x0_new = bbox.x0 - pad - width

35.         x1_new = x0_new + width

36.         y0_new = bbox.y0

37.         y1_new = bbox.y1

38.     elif loc == 'right':

39.         x0_new = bbox.x1 + pad

40.         x1_new = x0_new + width

41.         y0_new = bbox.y0

42.         y1_new = bbox.y1

43.     elif loc == 'bottom':

44.         x0_new = bbox.x0

45.         x1_new = bbox.x1

46.         y0_new = bbox.y0 - pad - width

47.         y1_new = y0_new + width

48.     elif loc == 'top':

49.         x0_new = bbox.x0

50.         x1_new = bbox.x1

51.         y0_new = bbox.y1 + pad

52.         y1_new = y0_new + width

53.

54.     # 创建新Axes.

55.     fig = axes[0].get_figure()

56.     bbox_new = mtransforms.Bbox.from_extents(x0_new, y0_new, x1_new, y1_new)

57.     ax_new = fig.add_axes(bbox_new)

58.

59.     return ax_new

复制代码

add_equal_axes 函数的常见的使用场景为：已有一个 ax，在这个 ax 的右边新建一个等高的 cax，以便于之后作为 colorbar 使用。ax 有好几个也能正确处理，ax 是地图也没有影响。有了这个函数，就不再需要反反复复调节 add_axes 里的参数了。

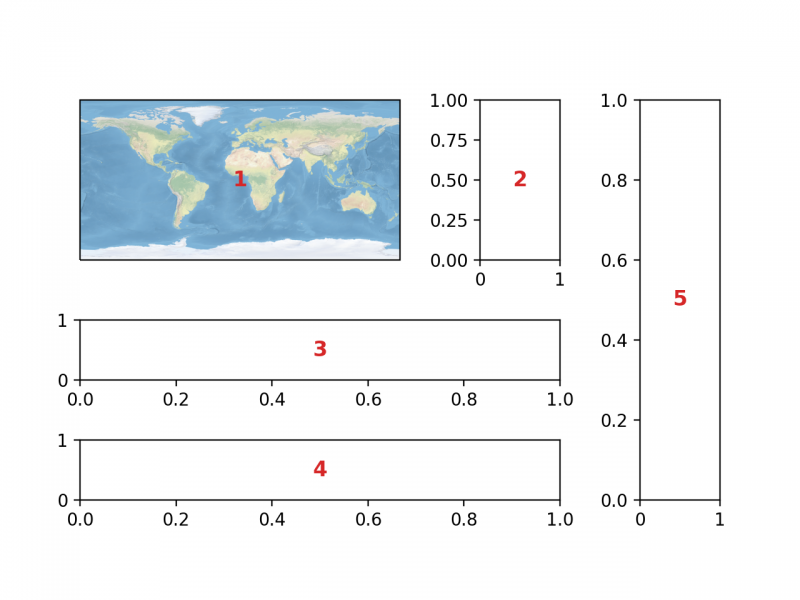

也许有人会说，灵活的组图可以通过 matplotlib.gridspec.GridSpec 类进行设置，但它对于 GeoAxes 的效果不是很好。并且 GridSpec 的思路是在最开始就规划好组图网格，而 add_equal_axes 的思路是像搭积木一样，需要什么子图就随时添加。下面是一个例子

1. import matplotlib.pyplot as plt

2. import cartopy.crs as ccrs

3.

4. def add_center_text(ax, num):

5.     ax.text(

6.         0.5, 0.5, num, fontsize='large', fontweight='bold', color='C3',

7.         ha='center', va='center', transform=ax.transAxes

8.     )

9.

10. fig = plt.figure()

11. ax1 = fig.add_axes([0.1, 0.5, 0.4, 0.4], projection=ccrs.PlateCarree())

12. ax1.set_global()

13. ax1.stock_img()

14. add_center_text(ax1, 1)

15.

16. ax2 = add_equal_axes(ax1, loc='right', pad=0.1, width=0.1)

17. add_center_text(ax2, 2)

18. ax3 = add_equal_axes([ax1, ax2], loc='bottom', pad=0.1, width=0.1)

19. add_center_text(ax3, 3)

20. ax4 = add_equal_axes(ax3, loc='bottom', pad=0.1, width=0.1)

21. add_center_text(ax4, 4)

22. ax5 = add_equal_axes([ax1, ax2, ax3, ax4], loc='right', pad=0.1, width=0.1)

23. add_center_text(ax5, 5)

24.

25. plt.show()

复制代码

如果要把这个函数结合 plt.subplots 进行使用，建议先用 fig.subplots_adjust 调节已有组图的间隔。
