ncl overlay 相关问题

xitao121

各位大侠，本人刚学ncl，想请教问题，下面附上脚本：

load "$NCARG_ROOT/lib/ncarg/nclscripts/csm/gsn_code.ncl"
load "$NCARG_ROOT/lib/ncarg/nclscripts/wrf/WRFUserARW.ncl"

f = addfile ("/cygdrive/H/d03/wrfout_d03_2018-04-25_00_00_00", "r")
tc = wrf_user_getvar(f,"tc",1)       ; temperature in degC
tc@units = "degC"                     ; better units
u = wrf_user_getvar(f,"ua",1)         ; U component
u@units = "m/s"
v = wrf_user_getvar(f,"va",1)         ; V component
v@units = "m/s"


printVarSummary(tc)
printVarSummary(u)
printVarSummary(v)

wks = gsn_open_wks("x11" ,"panel1c")  ; Open png file "panel1c.png"

res                 = True           ; Plot options desired
res@gsnDraw         = False          ; Don't draw plots
res@gsnFrame        = False          ; Don't advance frames

res = wrf_map_resources(f,res)        ; Add necessary resources for WRF map
res@tfDoNDCOverlay  = True            ; Use the native WRF map projection
res@gsnAddCyclic    = False           ; Don't add longitude cyclic point

res@cnFillOn        = True           ; Turn on color
res@lbOrientation   = "Vertical"     ; Vertical labelbar

;res@cnLevelSelectionMode = "ManualLevels"    ; Set contour levels
;res@cnMinLevelValF       = 8
;res@cnMaxLevelValF       = 38
;res@cnLevelSpacingF      = 2

res@cnLevelSelectionMode = "AutomaticLevels"    ; Set contour levels

; res@cnFillMode                  = "RasterFill"
res@cnLinesOn                   = False  ; Turn off contour lines
res@cnLineLabelsOn              = False  ; Turn off contour labels
res@cnFillOn                    = True   ; Turn on contour fill



vcres = True ;-- vector only resources
vcres@gsnDraw = False ;-- don't draw
vcres@gsnFrame = False ;-- don't advance frame
vcres@vcGlyphStyle = "WindBarb" ;-- curly vectors
vcres@vcRefMagnitudeF = 20 ;-- define vector ref mag
vcres@vcRefLengthF = 0.045 ;-- define length of vec ref
;vcres@vcRefAnnoOrthogonalPosF = -.535 ;-- move ref vector into plot
vcres@gsnRightString = " " ;-- turn off right string92
vcres@gsnLeftString = " " ;-- turn off left string
vcres@tiXAxisString = " " ;-- turn off axis label

vcres@vcLevelSelectionMode = "ManualLevels"
vcres@vcLevelSpacingF = 50
vcres@vcMinDistanceF=0.03

;
; Loop across four levels and create a contour plot for each one.
; Change the main title each time.
;
plots = new(4,graphic)
vplot = new(4,graphic)
do i=0,3
  if (i.eq.0) then
  res@tiMainString = "220hpa"
  mm=62
  else if (i.eq.1) then
  res@tiMainString = "500hpa"
  mm=55
  else if (i.eq.2) then
  res@tiMainString = "800hpa"
  mm=40
  else
  res@tiMainString = "1000hpa"
  mm=0
  end if
  end if
  end if
;  plots(i)         = gsn_csm_contour_map(wks,tc(0,mm,:,:),res)
  plots(i)         = gsn_csm_contour_map(wks,tc(mm,:,:),res)
  vplot(i)            = gsn_csm_vector(wks,u(mm,:,:),v(mm,:,:),vcres)
overlay(plots(i),vplot(i))

end do

;---Create a panel of plots with 2 rows and 2 columns.
gsn_panel(wks,plots,(/2,2/),False)

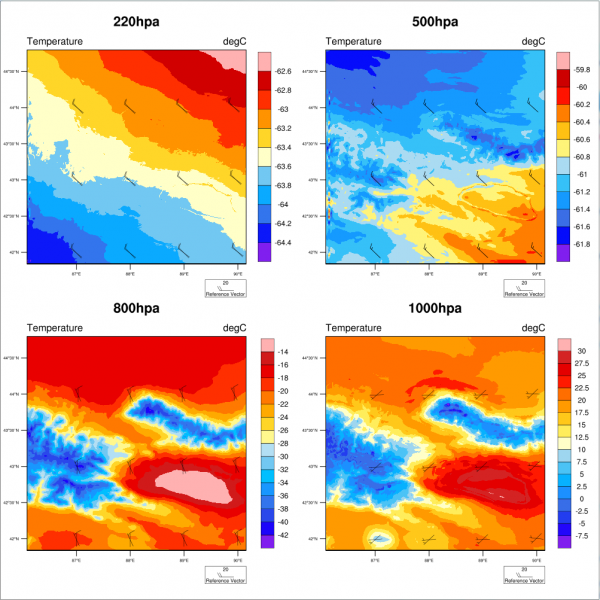

得到的图如下：


登录/注册后可看大图

但是这个风场太稀疏了，而且箭头还有重叠。

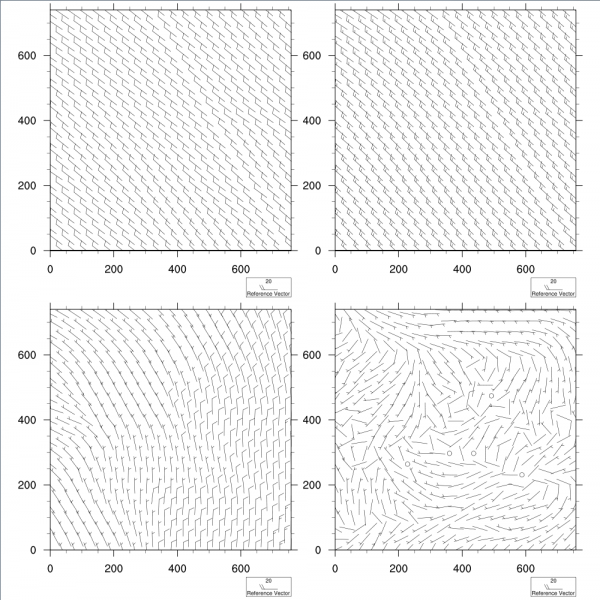

我把温度数据忽略不画，然后把上面脚本的风场vplot全部输出了一下，得到下图：


登录/注册后可看大图

这说明风场vplot的数据不是那么像上图一样稀疏的，只是温度plot和风场vplot的overlay之后才造成风场特别稀疏，这是为什么？我怎么改才能让温度场正常叠加风场？谢谢！

xitao121

我在代码中加入
vcres = wrf_map_resources(f,res)    ;

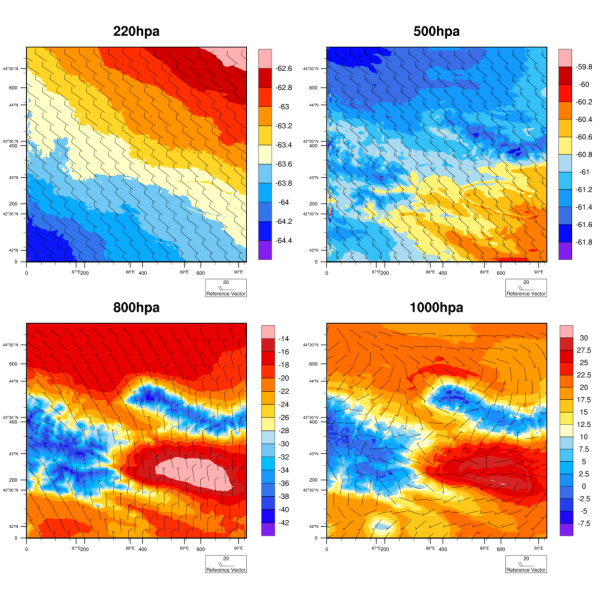

可以叠加图了，但叠加之后的图坐标轴有两个刻度，哪位大侠看看这个如何解决？


登录/注册后可看大图

xitao121

试了一下，加上了这句：

vcres@tmXBMode     = "Explicit"
vcres@tmXBValues   =  res@tmXBValues
vcres@tmYLMode     = "Explicit"
vcres@tmYLValues   =  res@tmYLValues

图的坐标就成为一个了。
