【求助】ncl出图如何去除地图以外的填色

不二兔

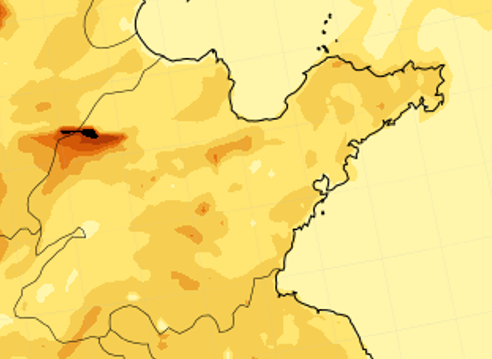

求助下，用ncl出WRF结果的图时怎么才能只涂色地图里的，去除掉地图以外海的部分的填色？如图怎么把山东省外面的海的部分填色去除或者填成白色？
这是我的部分脚本（出PBL高度的）
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
  mpres@mpOutlineOn = False
  mpres@mpFillOn    = False
  mpres@mpDataSetName         = "Earth..4"
  mpres@mpDataBaseVersion     = "MediumRes"
  mpres@mpOutlineOn           = True
  mpres@mpMaskAreaSpecifiers       = (/"China"/)
  mpres@mpOutlineSpecifiers        = (/"China","China:Provinces"/)
  mpres@mpGeophysicalLineColor      = "Black"
  mpres@mpLimbLineColor             = "Blue"
  mpres@mpNationalLineColor         = "Black"
  mpres@mpPerimLineColor            = "Black"
  mpres@mpUSStateLineColor          = "Black"
  mpres@mpNationalLineThicknessF   = 2
  mpres@mpProvincialLineThicknessF = 1
  mpres@mpGridLonSpacingF = 1.0
  mpres@mpGridSpacingF = 1
  mpres@mpGridLineThicknessF = 0.01
  mpres@mpNationalLineThicknessF   = 2
  mpres@mpProvincialLineThicknessF = 1
  mpres@mpGeophysicalLineThicknessF= 2
  mpres@mpGridAndLimbOn=True
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
  do it = 0,ntimes-1,1             ; TIME LOOP
    print("Working on time: " + times(it) )
    res@TimeLabel = times(it)   ; Set Valid time to use on plots
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
      opts = res
      opts@cnFillOn = True
      opts@cnFillPalette = "BlueYellowRed"
      opts@ContourParameters = (/ -700., 700., 100./)
      gsn_define_colormap(wks,"BlueRedGray")
      contour_pbl = wrf_contour(a,wks,pbl(0,:,:),opts)
      delete(opts)
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
      plot = wrf_map_overlays(a,wks,(/contour_pbl/),pltres,mpres)
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
end do
end

opeveu

-700改成1试试咋样

不二兔

opeveu 发表于 2022-2-28 13:22
-700改成1试试咋样

这个不是调节色阶范围的吗

guoguohh

res@mpOceanFillColor           = "white"

不二兔

guoguohh 发表于 2022-2-28 14:42
res@mpOceanFillColor           = "white"

我试了试还是不行

guoguohh

不二兔 发表于 2022-2-28 16:02
我试了试还是不行

试一下加这个res@mpAreaMaskingOn=True
res@mpOceanFillColor           = "white"

guoguohh

不二兔 发表于 2022-2-28 16:02
我试了试还是不行

或者你看一下https://www.ncl.ucar.edu/Applications/mask.shtml里面mask_8.ncl的例子，有个res@cnFillDrawOrder             = "PreDraw"  ; Make sure map fill happen last. 应该能解决你的问题

不二兔

guoguohh 发表于 2022-2-28 17:19
或者你看一下https://www.ncl.ucar.edu/Applications/mask.shtml里面mask_8.ncl的例子，有个res@cnFillDr ...

好的感谢您我试试

opeveu

不二兔 发表于 2022-2-28 13:37
这个不是调节色阶范围的吗

哈哈哈，我是把海的颜色填成蓝色，我画的是高程图
