求教 叠加相关系数填色图和风场 谢谢！

000zhao

单独画相关系数或者单独画风场都可以画出来，不太懂怎么叠加。
画相关系数图和风场的gs：
'reinit'
'open C:\Users\ASUS\Desktop\sj\correlation\sst-uv\cor1.ctl'
'open C:\Users\ASUS\Desktop\sj\correlation\sst-uv\uv-uegvt42.ctl'
'open C:\Users\ASUS\Desktop\sj\correlation\sst-uv\uv-vegvt42.ctl'
'set grads off'
'set grid off'
*相关系数的填色图
'set gxout shaded'
*these are the blue shades蓝色
'set rgb 16 0 0 255'
'set rgb 17 55 55 255'
'set rgb 18 110 110 255'
'set rgb 19 165 165 255'
'set rgb 20 220 220 255'
*these are the red shades红色
'set rgb 21 255 220 220'
'set rgb 22 255 165 165'
'set rgb 23 255 110 110'
'set rgb 24 255 55 55'
'set rgb 25 255 0 0'
'set clevs -0.78 -0.52 -0.26   0.26 0.52 0.78 '
'set ccols  17 18 19  0   22 23 24   '
'd xy'
'cbar 1.0 0'
*风场
'set ccolor 1'
*'set cmin 0.02'
'd mag(u1.2,c1.3)'

'draw title The correlation between PC1-sst & PC1-wind(90%)'
'printim C:\Users\ASUS\Desktop\sj\correlation\sst-uv\cor1-tcf1-s-sst.png x1500 y1300 white'
;

grads报错：
Low Level I/O Error:  Read error on data file
  Data file name = C:\Users\ASUS\Desktop\sj\correlation\sst-uv\uv-uegvt42.grd
  Error reading 61 bytes at location 97600
Data Request Error:  Error for variable 'u1.2'
Operation Error:  Error from mag function
  Error ocurred at column 1
DISPLAY error:  Invalid expression
  Expression = mag(u1.2,c1.3)

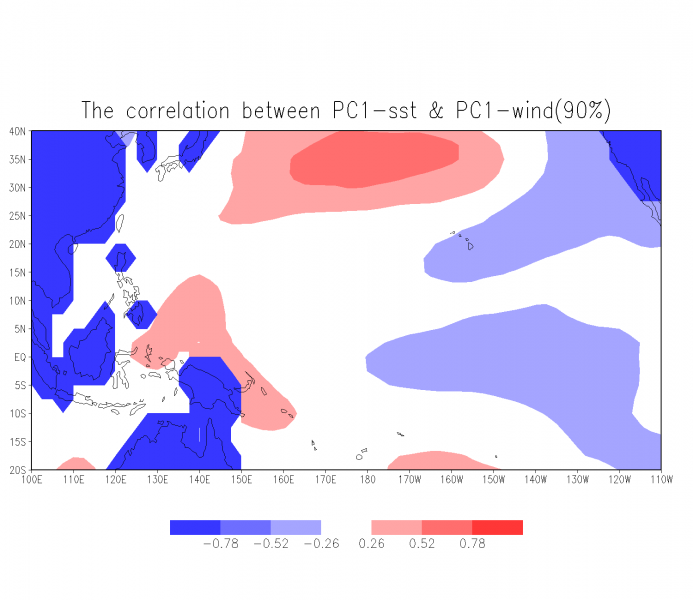

这是画出来的图（没有风场）

hbl1021

你要画风场的话应该在输出完相关系数填色图之后再次set gxout barb（输出为风杆的话），应该就可以了

000zhao

hbl1021 发表于 2022-4-3 19:55
你要画风场的话应该在输出完相关系数填色图之后再次set gxout barb（输出为风杆的话），应该就可以了

按照您说的加上了这一句，但是还是报了一样的错
