MATLAB绘图学习-利用area函数绘制最值区间及平均值

HJY@E

利用area函数绘制最值区间及平均值，MARK一下，便于大家和自己今后使用。

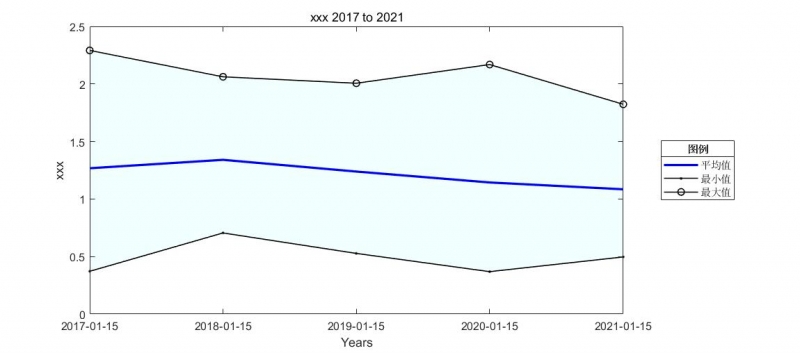

效果图如下：

最值区间及平均值

附程序如下

1. x=datetime(2017,1,15):calmonths(12):datetime(2021,1,15); %设置起始年月日，间隔月数，结束年月日;

2. year=[0.3718 2.2913 1.2674;0.7051 2.062 1.3405;0.5273 2.0061 1.2386;0.3688 2.1685 1.1438;0.4966 1.823 1.0845];%最值序列

3. p1=area(x,year(:,2),"FaceColor",'cyan','EdgeColor','none');%设置填充面色及边框色

4. alpha(p1,.05);%设置填充面的透明度

5. hold on

6. area(x,year(:,1),"FaceColor",'white','EdgeColor','none');%设置填充面色及边框色

7. p2=plot(x,year(:,3),"LineWidth",2,"Color",'b','DisplayName','平均值');

8. p3=plot(x,year(:,1),"LineWidth",1,"Color",'k','Marker','.','DisplayName','最小值');

9. p4=plot(x,year(:,2),"LineWidth",1,"Color",'k','Marker','o','DisplayName','最大值');

10. hold off

11. title('xxx 2017 to 2021');%图名

12. xlabel('Years')

13. ylabel('xxx')

14. lgd = legend([p2 p3 p4],'Location','eastoutside');%legend([p1 p3],{'First','Third'})

15. title(lgd,'图例')%图例名

16. xlim([min(x),max(x)]);%设置x轴范围

17. xticks(x);%设置x轴刻度


复制代码
