风速矢量图矢量没合成是什么原因

香猫猫

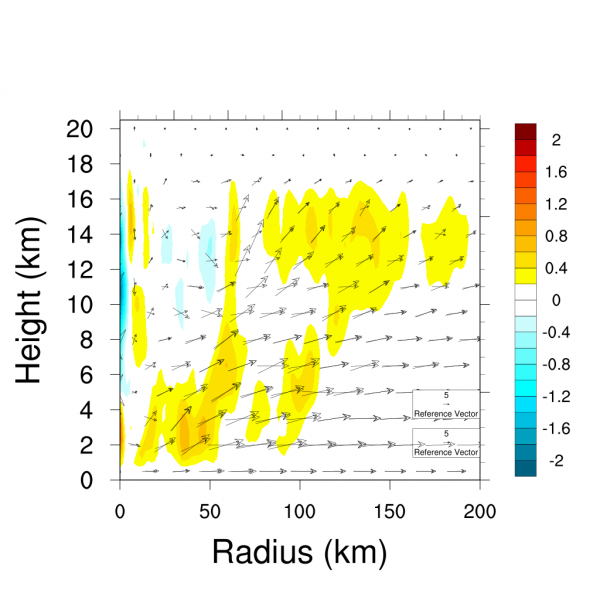

请问风速矢量图矢量没合成是什么原因
风速矢量resv设置如下
resv = True
    resv@vcRefAnnoArrowUseVecColor = False
    resv@vcRefAnnoOn = False
    ;resv@stMinArrowSpacingF = 0.008             ; arrow spacing.
    ;resv@stArrowLengthF     = 0.008             ; arrow length

    ;wAve   = avg(wta(i,:,:20))           ; used for scaling
    ;vAve   = avg(uta(i,:,:20))
    ;scale  = fabs(vAve/wAve)
    ;wscale = wta*scale
    resv@vcGlyphStyle               = "LineArrow"

    resv@vcRefAnnoOn  = True
    resv@vcRefAnnoOrthogonalPosF  = -0.25          ; move reference vec up
  resv@pmLabelBarOrthogonalPosF = -0.05           ; move color label bar up

  resv@vcRefMagnitudeF           = 5           ; define vector ref mag矢量图参考矢量
  resv@vcRefLengthF              = 0.01          ; define length of vec ref
  ;res@vcMapDirection             = False
  ;res@vcMinAnnoOn                = False
  resv@vcMinDistanceF            = 0.05  ;疏密
  resv@vcMinFracLengthF          = 0.1
  resv@tmXBOn = False
  resv@tmYLOn = False

  resv@vcMapDirection = False
  ;resv@vcPositionMode = "ArrowTail"

    ;uta = 0
    ;plot = gsn_csm_contour(wks,wta(i,:,:200),res)
    vector = gsn_csm_vector(wks, uta(i,:,:200),wta(i,:,:200)*35, resv)
    plot = gsn_csm_contour(wks,wta(i,:,:200),res)
    overlay(plot, vector)
    draw(plot)

dacheng

感觉好像是你画了两次
