[程序设计] matlab绘制雷达PPI图

[复制链接]

新浪微博达人勋

发表于 2022-6-17 16:42:25 | 显示全部楼层 |阅读模式

登录后查看更多精彩内容~

您需要 登录 才可以下载或查看,没有帐号?立即注册 新浪微博登陆

x
本帖最后由 a1s2d3 于 2022-6-17 16:47 编辑

最近在画雷达PPI图,最开始搜了好久都没有搜到,后来终于在CSDN上搜到了,所以想在这分享一下,以免像我一样的小白以后再走弯路
https://blog.csdn.net/qq_19512613/article/details/120578084?ops_request_misc=&request_id=&biz_id=102&utm_term=matlab%E6%9E%81%E5%9D%90%E6%A0%87%E5%BD%A9%E8%89%B2%E5%9B%BE&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-1-120578084.142^v17^pc_search_result_control_group,157^v15^new_3&spm=1018.2226.3001.4187
主要是用从MathWorks网站上下载的函数polarPcolor(),下载地址如下:
https://ww2.mathworks.cn/matlabcentral/fileexchange/49040-pcolor-in-polar-coordinates?s_tid=srchtitle_polarPcolor_1

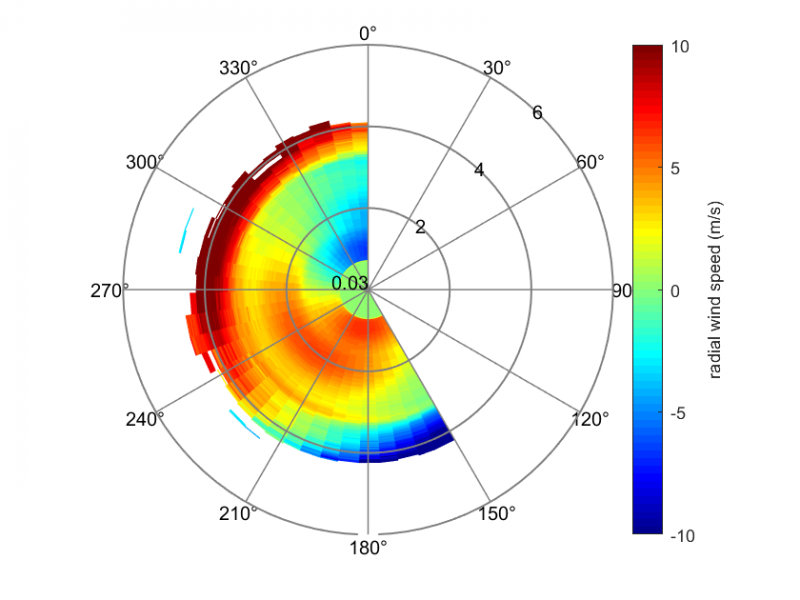

下面是我的绘图程序和出的结果图,函数里面的变量没有全部用到,只用到了需要的几个
  1. %polarPcolor(距离,角度,需要绘制的变量,'Ncircles',圆圈个数,'Nspokes'半径个数)
  2. polarPcolor(r,theta,ratial,'Ncircles',4,'Nspokes',13')
  3. %设置色标颜色
  4. colormap jet;
  5. %设置色标范围
  6. caxis([-10,10]);
  7. colorbar off %不显示自带的坐标
  8. c=colorbar;
  9. set(c,'YTick',-10:5:10); %色标值范围及显示间隔
  10. set(c,'YTickLabel',{'-10','-5','0','5','10'}) %具体刻度赋值
  11. ylabel(c,'radial wind speed (m/s)');
  12. hold on
复制代码






PPI

PPI
密码修改失败请联系微信:mofangbao

新浪微博达人勋

 成长值: 32430
发表于 2022-6-17 16:48:36 | 显示全部楼层
密码修改失败请联系微信:mofangbao
回复 支持 反对

使用道具 举报

新浪微博达人勋

 楼主| 发表于 2022-6-17 19:21:45 | 显示全部楼层
二爷名声在外 发表于 2022-6-17 16:48
论坛里面有这个:http://bbs.06climate.com/forum.php?mod=viewthread&tid=48241&fromuid=904

谢谢二爷指路
